是德科技34980A多功能开关测量主机结构

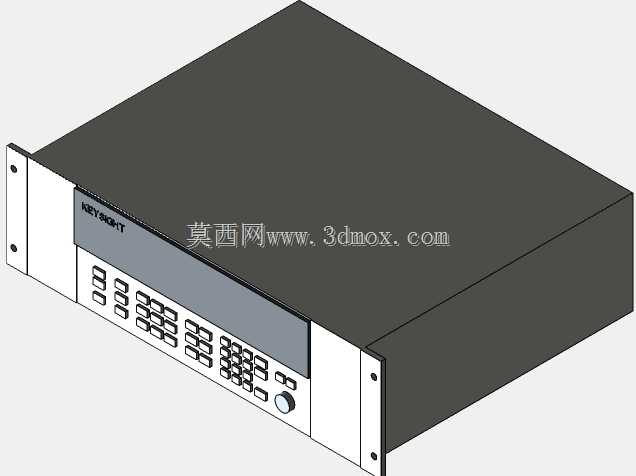

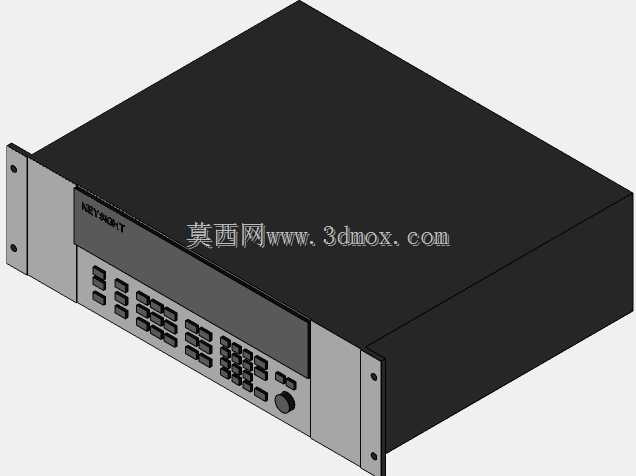

　　在实验室测试台架、产线自动化检测工位、电子元器件可靠性验证场景中，这类多功能开关测量主机是测试系统的核心信号调度单元，承担着多通道测试信号切换、不同测量模块路由、被测件与测量仪器间信号通路管控的作用，能够替代大量人工接线操作，避免反复插拔线缆带来的接触误差与效率损耗，在多测点批量测试场景下可将测试通路切换效率提升数倍，同时降低人工接线带来的误接风险。从结构设计来看，该设备采用标准19英寸机架式安装形态，前面板集成了功能按键组、状态显示区域、操作旋钮与品牌标识区，前面板两侧预留了机架安装固定耳，固定耳上开设标准安装孔位，可直接适配通用工业机柜的安装立柱，安装时无需额外定制转接支架，能够与同机柜内的电源、负载、

　　数据采集卡等设备保持统一的安装尺寸基准，机柜内堆叠安装时相邻设备间的间隙可控制在标准散热要求范围内，不会出现尺寸干涉问题。设备的外壳采用折弯钣金拼接结构，上盖与下壳体通过侧边卡扣与后部螺丝固定，拆卸时仅需拧下后部固定螺丝即可掀开上盖，方便内部模块的更换与维护，内部预留了标准模块插槽位，可根据测试需求搭配不同功能的开关模块、测量模块，插槽间设置了金属屏蔽隔层，避免不同通道间的信号串扰，尤其是在小信号测量场景下，屏蔽结构能够有效降低外界电磁干扰对测量精度的影响。前面板的按键布局按照操作频率分区设置，常用的通道切换、功能确认按键布置在面板右侧操作舒适区，数字按键组集中布置在面板中部，状态指示灯对应每个功能模块的工作状态，

　　操作人员无需弯腰或侧身即可完成全部操作，旋钮采用防滑滚花结构，旋转时带有清晰的档位阻尼感，可快速完成参数微调与选项切换。设备后部预留了电源输入接口、通讯接口、模块扩展接口与接地端子，接地端子采用标准M4螺柱，可直接连接机柜接地排，满足工业现场的电磁兼容要求，接口排布按照强弱电分离原则设置，电源接口与信号接口分别布置在后部两侧，中间预留走线空间，避免电源线与信号线捆扎带来的干扰。从散热设计来看，设备两侧壳体开设了通风孔，内部风道采用自然对流与辅助风扇结合的方式，常温满负载运行时机壳表面温度可控制在安全范围内，不会出现局部过热导致的性能漂移问题，底部设置了橡胶脚垫，当设备放置在桌面使用时可起到防滑减震作用，

　　同时垫高壳体底部保证底部通风间隙。在结构细节上，前面板与壳体的拼接缝隙控制在均匀范围内，按键与面板开孔的间隙满足长期按压使用的耐磨要求，固定耳的折弯角度经过精准计算，安装后前面板与机柜立柱表面完全贴合，不会出现翘边或安装应力，内部模块插槽的导向槽采用耐磨塑料材质，模块插拔时顺滑无卡滞，同时保证模块插接后的接触可靠性，即使在机柜有轻微振动的工业现场，也不会出现接触不良导致的测试中断问题。这类设备的三维结构建模需要重点关注机架安装尺寸的准确性、前面板操作件的位置公差、内部模块安装空间的预留，建模时需严格按照标准19英寸机柜的安装规范确定固定耳的孔位间距与开孔尺寸，前面板的按键、显示区域的位置要符合人机操作的尺寸要求，内部空间要预留出模块插拔的操作余量与走线空间，同时要考虑外壳钣金的折弯工艺圆角与壁厚，保证模型可直接用于结构验证与安装适配检查，在搭建测试系统时可直接导入该模型进行机柜布局仿真，提前排查设备安装、走线、散热空间的干涉问题，减少现场安装调试的返工量。
