落地式UPS供电防护机柜结构设计

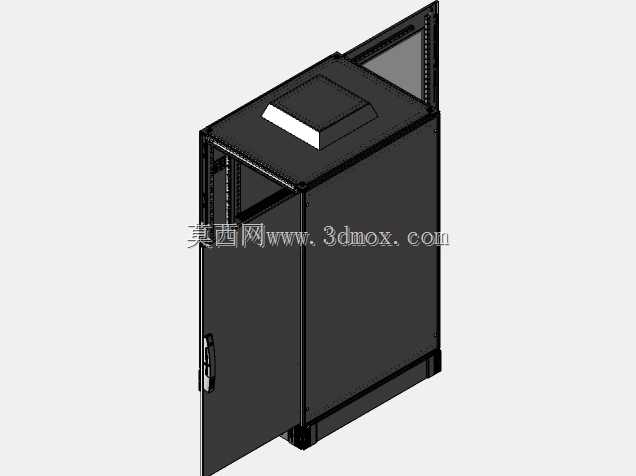

　　在中小规模数据机房、工业现场控制站、楼宇弱电核心间这类场景里，UPS设备的承载柜体从来不是简单的金属外壳，它需要同时兼顾设备承重、走线规整、散热导流、运维操作便利以及现场安装适配的多重需求，这款落地式UPS机柜的结构设计，正是围绕这些实际工程痛点展开的。从实际使用场景来看，这类柜体主要用于安放UPS主机、配套蓄电池组以及输入输出配电模块，多数部署在机房靠墙位置或者独立设备列的端头，因此设计时特意将单开门设置在正面操作侧，开门角度可达到130度以上，既满足日常运维时的设备插拔、接线操作需求，也不会占用过多柜前通道空间，适配多数机房预留的800mm标准运维通道宽度。柜体整体采用1.5mm厚冷轧钢板折弯拼接成型，

　　框架部分通过满焊连接保证整体刚性，静态承重可达到800kg以上，完全能够承载多组铅酸蓄电池加上UPS主机的总重量，避免长期承重出现框架变形的问题。顶部预留的凸起结构是专门的散热排风通道，内部可安装轴流风机，将UPS设备运行时产生的热空气直接从顶部导出，不会在柜体内形成热量淤积，同时顶部结构做了向内的翻边防水设计，即使机房顶部出现冷凝水滴落的情况，也不会渗入柜内影响电气设备安全。柜体侧面预留了可敲落的走线孔位，分别对应强电输入、负载输出以及信号通讯线缆的进出，孔位边缘做了橡胶护圈结构，避免穿线时划伤线缆绝缘层，同时柜内两侧安装了可调节深度的安装立柱，立柱上打有标准模数的方孔，可根据UPS主机以及配套配电模块的实际尺寸灵活调整安装位置，

　　不需要额外打孔改造。从安装边界来看，柜体底部预留了100mm高的底座空间，既可以作为底部进线的走线仓，也能适配机房地面的防静电地板高度，安装时可通过底座上的膨胀螺栓孔直接固定在地面，避免设备运行震动或者外力碰撞导致柜体移位。柜门部分采用内嵌式结构，关闭后与柜体框架的缝隙控制在1.5mm以内，配合门框上粘贴的导电泡棉密封条，既可以实现一定的防尘防护效果，也能保证柜体整体的电磁屏蔽性能，减少UPS设备运行时的电磁干扰对外界弱电设备的影响。柜门上安装的是带锁的三点式连杆锁具，只有授权运维人员可以开启柜门，避免无关人员误操作引发供电故障，同时锁具的把手做了隐藏式设计，不会突出柜门表面，减少通道内人员磕碰的风险。在设计过程中，

　　特意规避了很多通用机柜的设计缺陷：比如将柜内的接地螺柱统一设置在框架右下角位置，所有柜体金属部件、设备外壳都可以通过统一接地点连接到机房接地网，避免出现电位差；柜体后部预留了可拆卸的后门板，当需要进行后部线缆整理或者设备深度维护时，可以直接拆下后门，获得更大的操作空间，不需要将整个柜体从安装位置移出；顶部的散热通道还预留了滤网安装槽，可根据机房粉尘情况加装防尘滤网，减少灰尘进入柜内附着在电气元件上，降低设备故障概率。从实际选型适配的角度来说，这款柜体的内部安装空间兼容主流的19英寸标准机架式UPS设备，也可以通过加装层板安放塔式UPS主机以及独立的蓄电池组，适配不同品牌、不同功率段的UPS设备安装需求，不需要针对特定型号设备做定制化改造，能够大幅缩短现场部署的周期，降低安装施工的难度。
