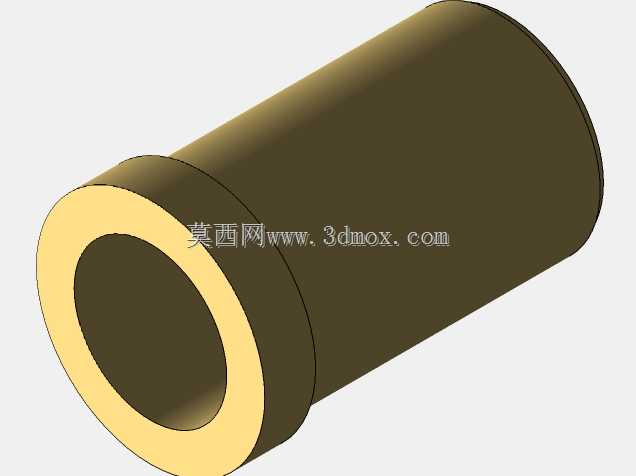

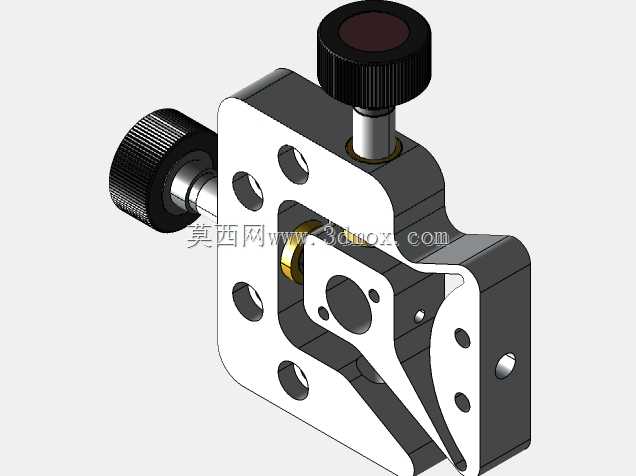

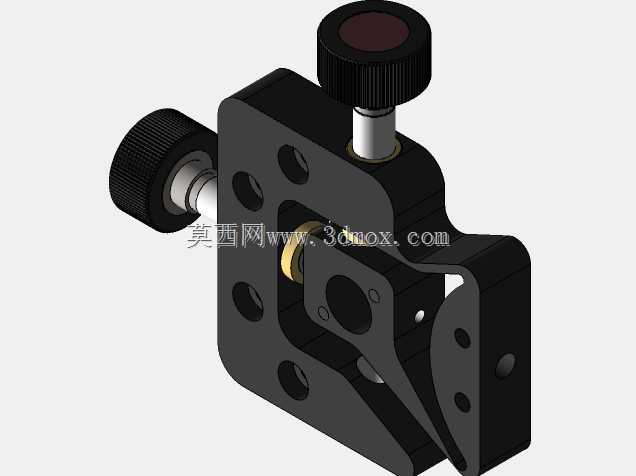

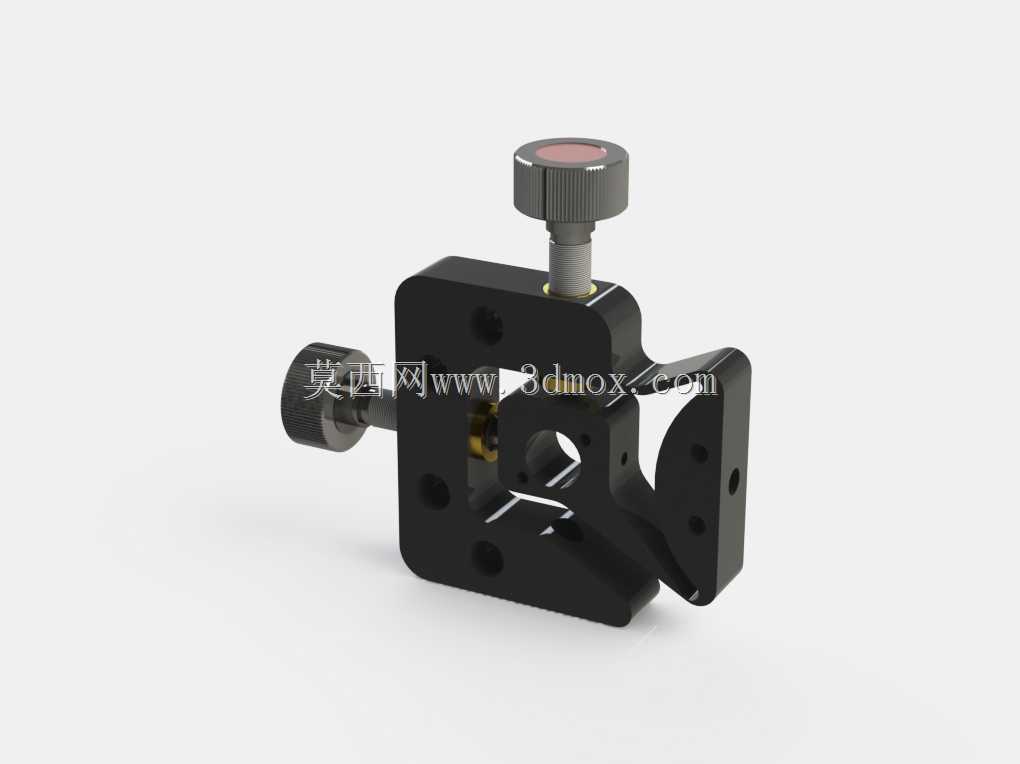

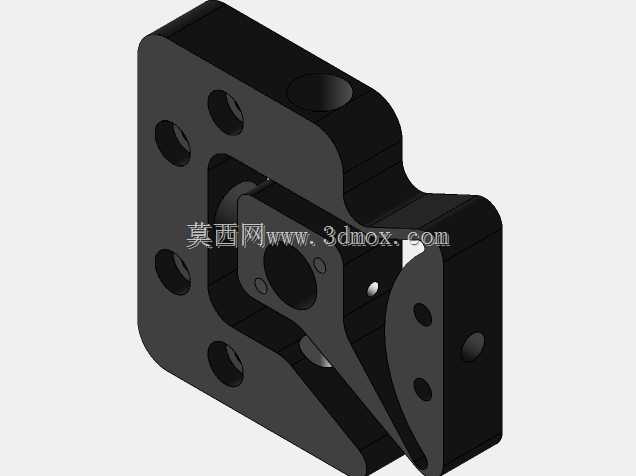

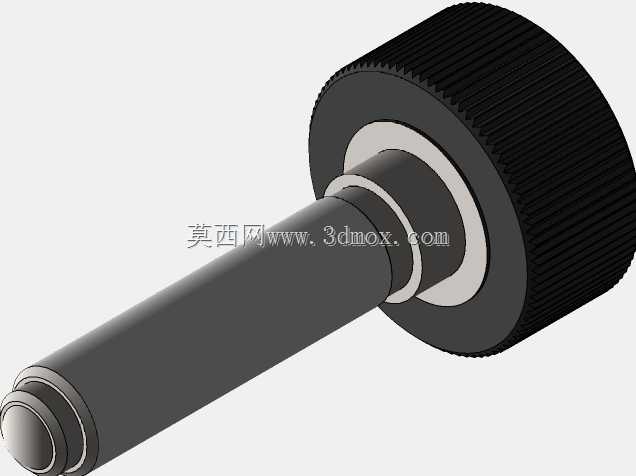

影响最终的检测或者加工效果。调节结构采用了细牙螺纹副配合弹簧复位的设计,顶部的滚花调节旋钮直接和Z向顶杆相连,细牙螺纹的导程经过匹配选型,旋钮每旋转一圈对应的Z向进给量控制在0.25mm,配合旋钮外圈的防滑滚花,操作人员可以徒手完成微米级的进给微调,不需要额外借助专用工具;基座内部预装的复位弹簧始终给活动夹块施加预紧力,完全消除螺纹副之间的回程间隙,不管是正向旋进还是反向旋退,调节动作都没有空程,位置反馈直接精准,不会出现旋钮转了但夹块没动的虚位问题。侧面的锁紧旋钮用来在位置调整到位后锁死活动夹块的位置,避免实验过程中受设备振动、外力触碰影响导致已校准的位置发生偏移,锁紧端采用了软质金属顶头,锁紧时不会划伤夹块的配合面,在光学实验、激光加工、光电检测这类对光路同轴度、元件位置精度要求极高的场景里,这类Z向调整定位器是光路搭建环节绕不开的基础功能件,区别于大行程的电动位移台,它主打小行程范围内的微米级精细调节,专门用来固定光学镜片、光纤端头、小型光电传感器这类核心光器件,完成光轴方向的位置校准,把光路中各元件的相对位置偏差控制在允许范围内。从结构设计逻辑来看,主体采用整块高强度铝合金铣削加工的一体式基座,没有多余的拼接装配缝隙,从根源上减少了多零件拼接带来的装配应力和长期使用后的形变偏移,基座表面做了黑色阳极氧化处理,一方面提升金属表面的耐磨抗腐蚀性能,另一方面可以有效吸收环境杂散光,避免金属反光在光路系统里形成杂散光干扰,
长期反复锁紧松开也不会在接触面上压出凹痕影响调节顺滑度。夹持端的开口结构做了适配通用光学元件标准安装尺寸的设计,开口宽度兼容常规12.7mm、25.4mm直径的光学元件镜架安装柄,夹块的夹持面做了精密铣平处理,平面度控制在0.02mm以内,保证被夹持的元件安装后不会出现倾斜,光轴和调节方向保持平行。安装边界方面,基座整体的外形尺寸控制在40mm见方的紧凑范围内,不会在密集的光路搭建平台上占用过多安装空间,基座底部和侧面都预留了标准的M6安装螺孔,既可以直接固定在光学平台的标准网格螺孔上,也可以配合直角安装块实现竖直或者侧向的安装固定,适配不同走向的光路搭建需求。实际使用过程中,这类调整架的调节行程一般控制在10mm以内,
足够覆盖光学系统搭建时的位置微调需求,毕竟光路校准过程中不需要大行程的位移,大行程位移可以靠前期的安装座粗定位完成,这类微调机构只负责最后阶段的精密对准。结构上所有的活动配合面都做了公差匹配,活动夹块和基座的导向槽之间采用小间隙滑配,间隙量控制在0.01mm以内,既保证滑动调节的时候没有卡滞感,又不会因为间隙过大导致调节过程中出现偏摆,影响光轴的对准精度。和多轴组合的位移台相比,这种单轴Z向定位器的结构更紧凑,成本更低,在只需要单方向位置调整的光路场景里,不会出现多余的功能冗余,安装调试也更便捷,不需要复杂的多轴联动校准,单独调整对应方向的旋钮就能完成位置校准。在激光打标设备的光路校准环节,这类定位器常用来固定场镜的Z向位置,
根据不同加工工件的高度微调场镜的焦距位置,保证激光焦点刚好落在工件加工表面;在光谱检测类实验装置里,它可以用来固定光纤探头的位置,微调探头和待测样品之间的距离,获得最优的信号采集强度;在高校的光学教学实验平台上,这类调整架也是最常用的基础光机组件,学生搭建干涉、衍射实验光路的时候,靠它来调整各镜片的相对位置,获得清晰稳定的实验图像。设计这类结构的时候,需要重点考虑材料的线膨胀系数,选用和光学平台材质线膨胀系数接近的铝合金材料,避免实验环境温度变化时,不同材质热胀冷缩量不一致导致的位置偏移,影响实验结果的稳定性;同时调节旋钮的阻尼感也要经过匹配,不能过松导致位置容易漂移,也不能过紧导致调节的时候手感生涩,难以控制微调的进给量,合适的阻尼可以让操作人员在微调的时候清晰感知进给量的变化,快速对准到目标位置。
