光学实验用PC90型十字交叉轴锁紧柱夹

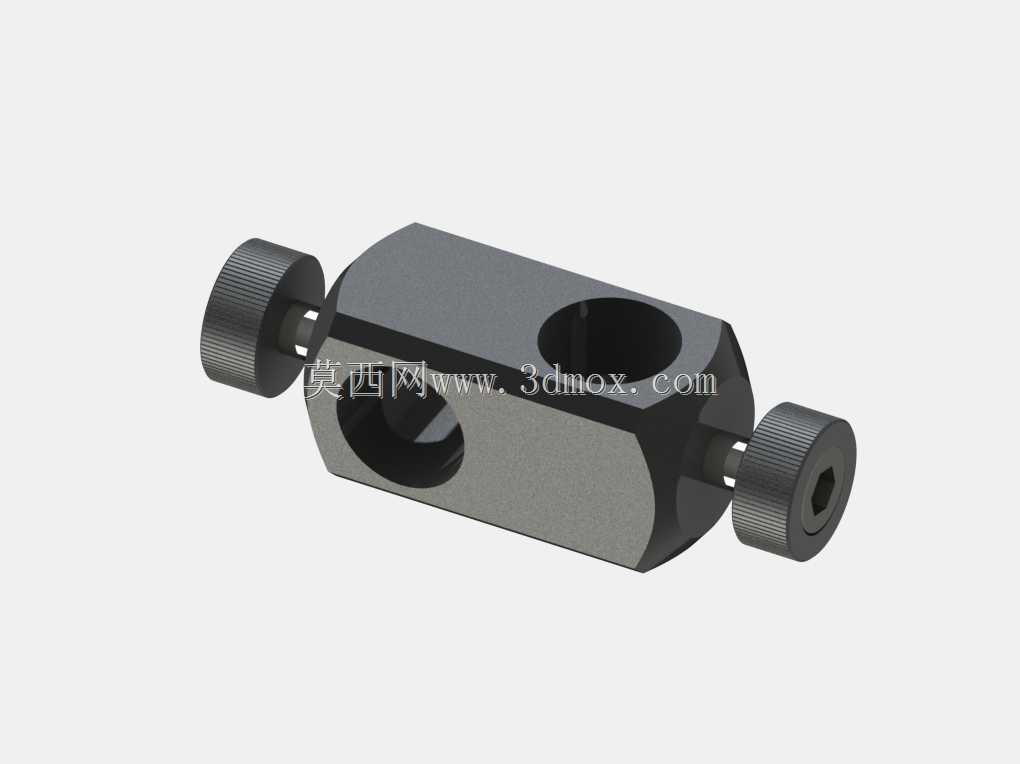

　　在光学实验平台搭建、光机系统装调场景里，这类十字交叉轴柱夹是出镜率极高的基础连接件，主要用来实现两根垂直排布的光轴、支撑杆之间的快速锁紧固定，是搭建光路支撑结构、调整光学元件空间位置的核心基础零件。和普通的单孔锁紧套不同，这类柱夹的主体采用正交通孔设计，两个安装孔轴线呈90度垂直交叉，分别穿入不同走向的支撑柱，通过两侧的锁紧旋钮挤压孔壁产生抱紧力，就能实现两根轴的相对位置固定，不需要额外加工连接孔位，装调时可以沿着轴的轴向、周向任意调整位置，锁紧后能保持足够的夹持刚度，避免光路受振动出现偏移。

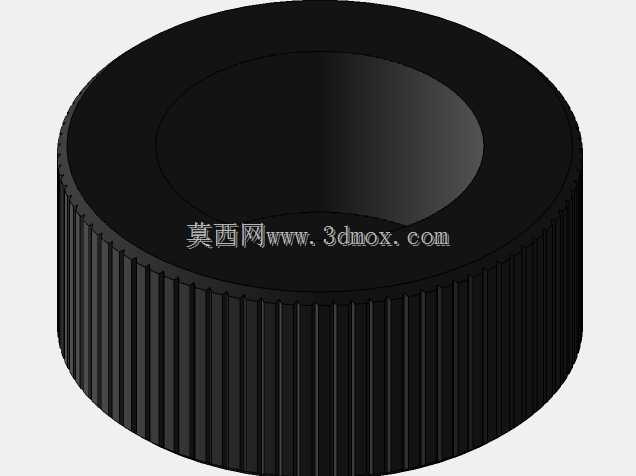

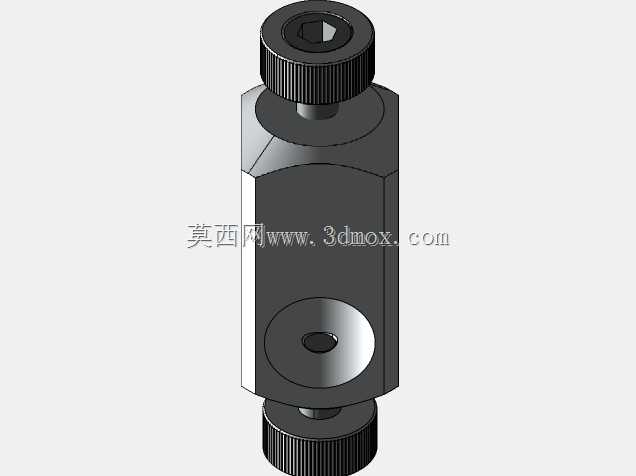

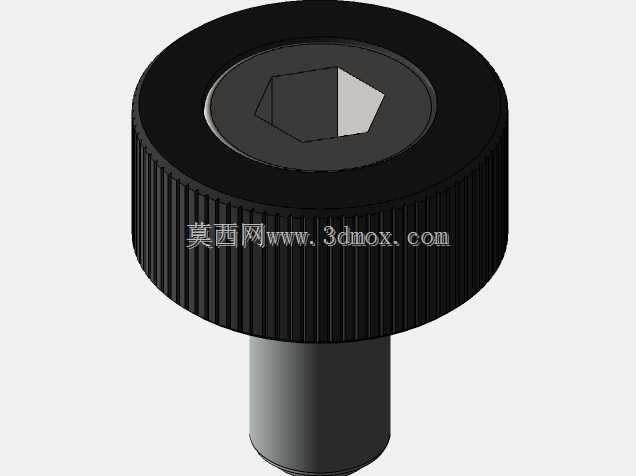

　　从结构设计逻辑来看，主体采用长条形削边结构，而非完整圆柱外形，一方面是为了减少零件整体重量，降低支撑轴的负载，另一方面削边后的平面可以作为安装基准面，在需要贴装小型附件、或者配合其他限位件使用时，能提供稳定的定位面，避免圆柱面装夹时容易出现的周向打滑问题。两端的锁紧旋钮采用滚花设计，不需要借助额外扳手，徒手就能完成锁紧和松开操作，旋钮的螺纹端直接和主体的螺纹孔配合，拧紧时螺纹端顶压在穿入孔内的光轴表面，配合孔壁本身的抱紧力，能提供足够的静摩擦力，保证固定后不会出现轴向滑移。主体上的两个正交通孔，其中一个为贯穿式光孔，适配直径90mm规格的标准光学支撑柱，另一个为侧向开孔的半开放孔？不对，看模型结构是两个垂直的完整通孔，孔的内径公差按照光轴的滑配合精度设计，既保证光轴可以顺畅穿入调整，又不会因为间隙过大导致锁紧后出现轴线偏斜。

　　实际选型使用时，需要重点关注几个安装边界参数：首先是两个安装孔的公称直径，必须和所用的光学支撑柱直径完全匹配，常见的光学支撑柱有12mm、20mm、25mm、90mm等不同规格，这款PC90规格对应的是适配90mm直径主支撑柱的型号，侧向孔适配的是同系列小直径支撑杆，安装时要注意穿轴方向，主支撑柱通常垂直固定在光学平台的螺纹孔上，柱夹穿在主支撑柱上调整到合适高度后，再将横向支撑杆穿入侧向孔，调整好伸出长度和周向角度后，先锁紧主支撑柱侧的旋钮，再锁紧横向杆侧的旋钮，避免锁紧过程中两个轴的相对位置出现偏移。

　　从材质选择的工程逻辑来看，这类柱夹的主体通常采用高强度铝合金加工，表面做发黑或者阳极氧化处理，一方面铝合金的密度低，整体重量轻，不会给垂直支撑柱带来过大的偏心负载，另一方面阳极氧化后的表面硬度高，耐磨性能好，长期反复调整锁紧也不会出现孔壁磨损导致的锁紧失效，同时黑色氧化层可以减少光学实验中的杂散光反射，避免多余反射光干扰光路成像效果。锁紧旋钮采用钢质或者高强度工程塑料材质，滚花的齿距设计兼顾徒手操作的摩擦力和手感，不会因为齿距过尖硌手，也不会因为齿距过滑导致拧紧力不足。

　　在实际光机装调作业中，这类柱夹的使用场景覆盖了从基础教学实验到高精度科研光路搭建的全场景，小到教学实验室里简单的透镜、反射镜支撑，大到激光加工设备、光学检测设备内部的光路固定，都能看到这类结构的身影。和一体式的固定支架相比，这种可调式柱夹的灵活性极强，不需要提前预设安装位置，装调过程中可以根据光路的实际走向随时调整支撑点的位置、高度和角度，大幅缩短光路搭建的周期，而且所有零件都是标准化规格，不同厂家的同规格产品可以通用替换，备件采购和维护成本极低。设计这类零件的三维模型时，需要重点保证两个正交孔的轴线垂直度公差，通常垂直度要控制在0.02mm以内，否则穿轴后会出现两根支撑柱不垂直的问题，导致后续安装的光学元件光轴出现偏斜，影响整个光路的同轴度；另外锁紧螺纹孔的轴线要和对应安装孔的轴线垂直相交，保证锁紧螺钉的顶紧力正对着光轴中心，避免顶紧时出现侧向分力导致光轴被顶偏；孔的内径公差要控制在H7级别，和标准光轴的g6公差配合，实现间隙适中的滑配，既保证调整顺畅，又不会因为间隙过大导致锁紧后出现晃动。还要注意主体的边角倒钝处理，所有锐边都做R0.5左右的倒角，避免装调过程中划伤操作人员或者刮伤光学元件的表面。两侧旋钮的突出长度要控制在合理范围，既保证有足够的力臂方便徒手拧紧，又不会因为突出过长和周边的其他光学元件、支撑结构产生干涉，通常旋钮突出主体端面的长度不超过20mm，直径和主体宽度匹配，保证整体结构紧凑。在实际装配验证时，还要测试锁紧后的保持力，通常在横向杆末端挂载1kg的负载时，锁紧后的柱夹不能出现滑移或者角度偏转，满足常规光学元件的挂载需求，对于大负载的使用场景，还可以在旋钮端面增加防滑垫，提升顶紧时的摩擦力，进一步提升锁紧可靠性。
