光学实验用透镜安装调节定位构件

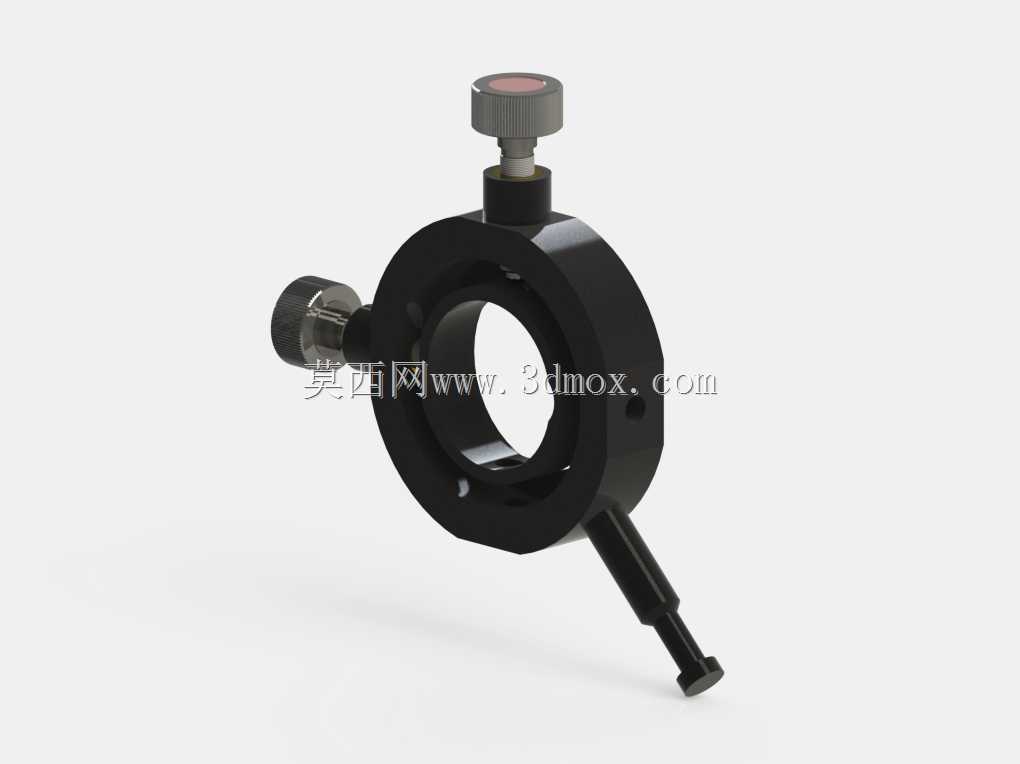

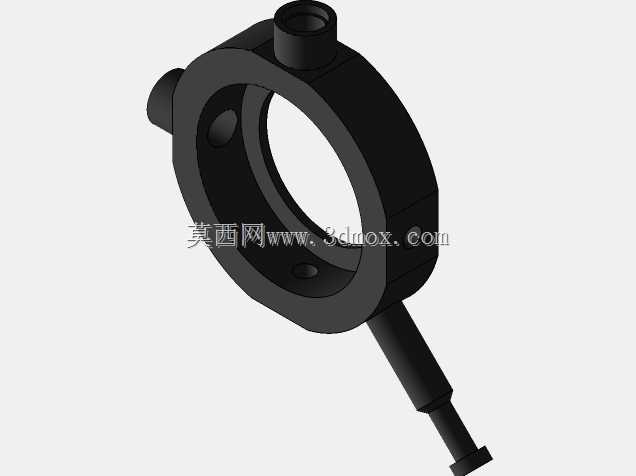

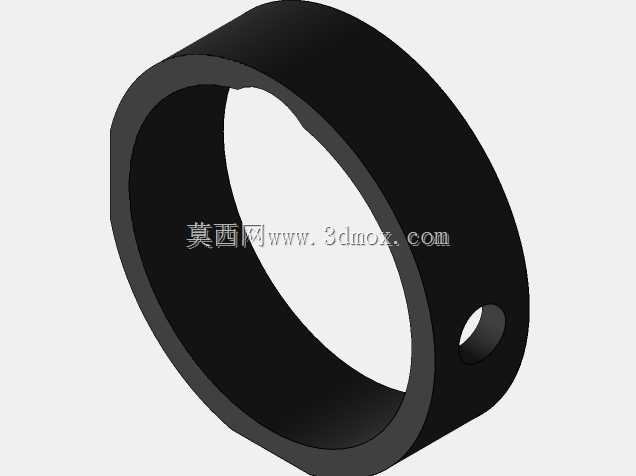

　　在各类光学实验平台搭建、激光加工设备光路校准、光学检测系统装调场景中，透镜的固定与多维度微调是直接影响光路同轴度、成像质量、光束指向精度的核心环节，这类环形透镜定位构件正是为适配这类需求设计的专用装夹部件。不同于常规的固定式透镜座，该构件采用环形主体作为核心承载结构，中心通孔为透镜装夹位，可适配对应外径的圆形光学透镜，装夹时依靠环体内侧的柔性抵接结构固定透镜边缘，避免刚性夹持造成透镜应力形变或镀膜损伤，保证光学元件的面型精度不受装夹力影响。

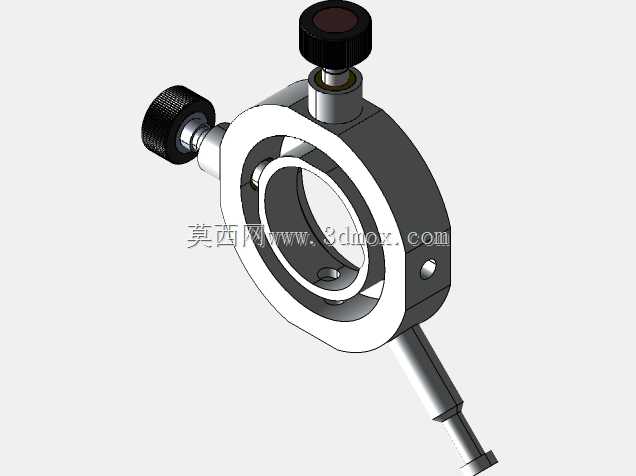

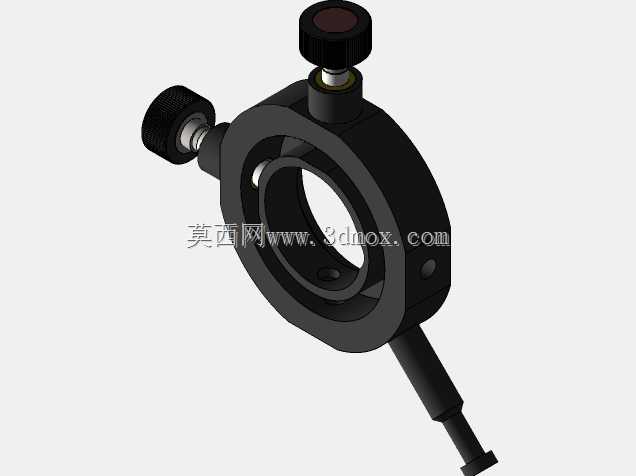

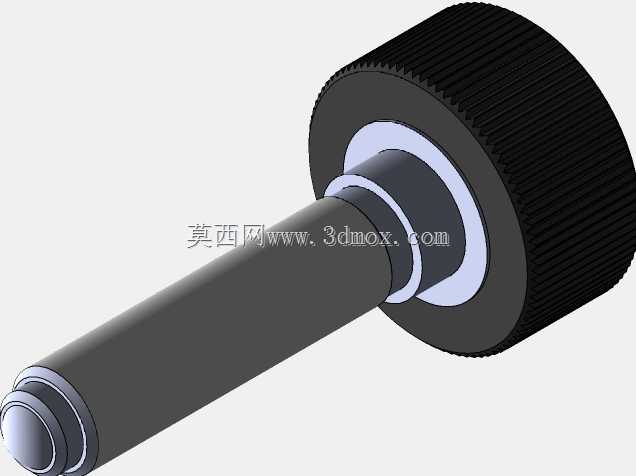

　　从功能布局来看，构件沿环体周向均匀布置了三组调节执行端，分别对应三个正交方向的微调动作：顶部的滚花调节旋钮用于实现透镜沿光轴垂直方向的一维平移，侧方的金属滚花调节端用于第二维度的水平平移，下方伸出的拨杆式调节端则用于透镜绕垂直于光轴轴线的角度偏转调节，三组调节机构均采用细牙螺纹传动副，调节分辨率可达微米级，能够满足高精度光路装调时的微量进给需求，调节到位后依靠螺纹副的自锁特性保持位置稳定，无需额外的锁紧结构即可避免实验过程中出现位置漂移。

　　设计过程中，主体环体采用高强度铝合金材质经精密机加工成型，表面做黑色阳极氧化处理，一方面能够降低构件自身重量，减小光学平台安装面的负载，另一方面黑色哑光表面可以有效减少环境杂散光的反射，避免杂光进入光路影响实验或检测结果。三个调节端的操作部位均做了滚花防滑处理，即使操作人员佩戴无尘手套也能顺畅完成调节动作，不会出现打滑脱手的情况。

　　在安装边界方面，该定位构件的环体外径、中心通孔直径、各调节端的最大伸出长度均经过尺寸链校核，安装时可通过环体底部的标准安装孔直接固定在光学平台的标准螺纹孔位上，也可搭配接杆式支架实现不同高度的架设，安装后各调节端的操作空间预留充足，不会出现调节时与周边光路构件发生干涉的情况。构件的整体厚度控制在较薄的区间内，能够在有限的光路安装空间内灵活布置，尤其适合空间紧凑的集成式光学系统使用。

　　实际使用过程中，这类定位构件可单独使用完成单透镜的装夹调节，也可多个组合使用搭建多透镜组的光路系统，无论是教学实验室的基础光学实验，还是工业场景中的激光打标、激光焊接设备光路校准，或是光学检测仪器内部的透镜固定，都能提供稳定可靠的装夹与调节支撑。其调节机构的阻尼经过优化，既不会因为阻尼过小导致调节时位置过冲，也不会因为阻尼过大造成调节费力，操作人员可以通过指尖的触感精准控制调节量，大幅提升光路装调的效率。不同于大尺寸的重型透镜调整架，这款构件针对中小口径透镜的装调需求做了轻量化设计，在保证结构刚性与调节精度的前提下，尽可能压缩了整体体积，能够适配更多场景的安装需求，环体上预留的多个辅助安装孔还可拓展安装遮光筒、滤光片架等周边附件，进一步拓展了构件的使用场景。
