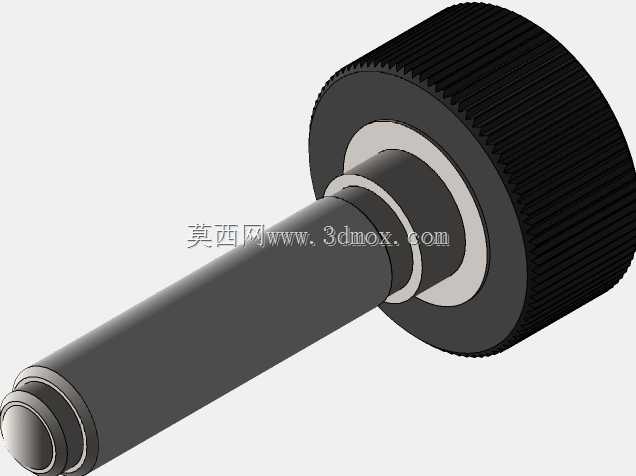

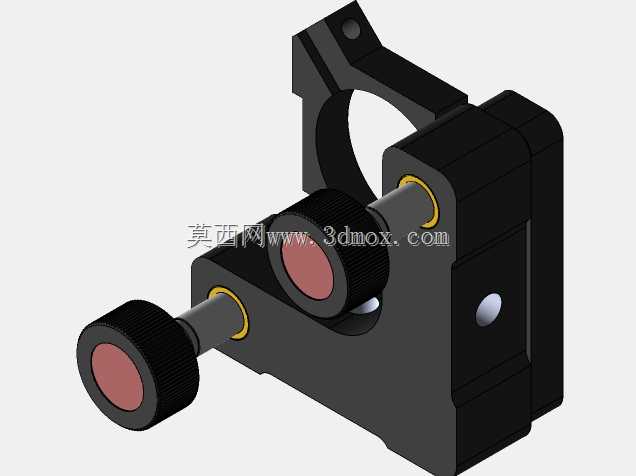

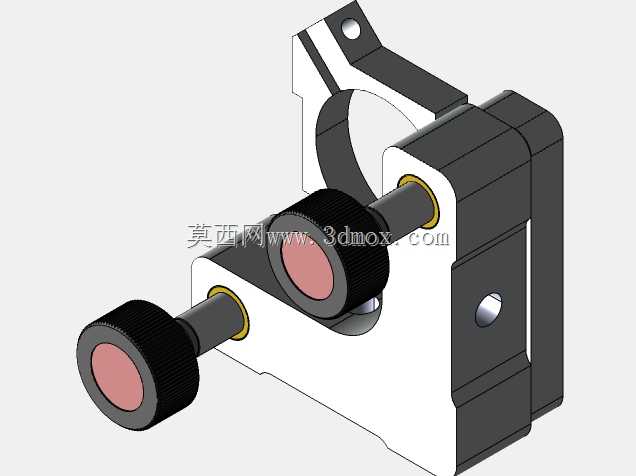

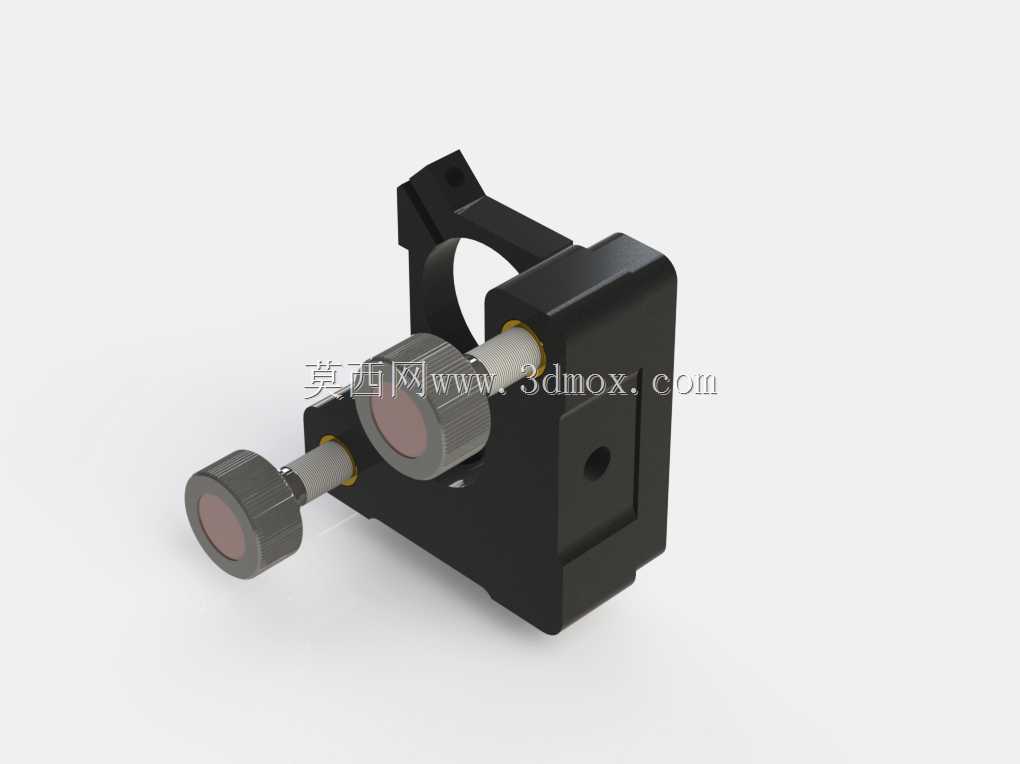

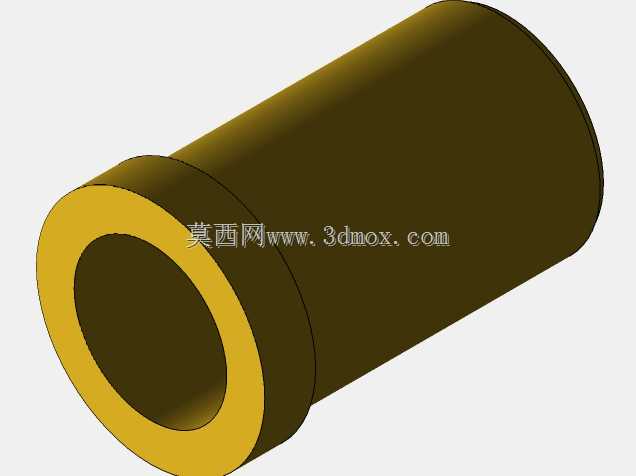

在光学实验平台搭建、激光加工设备光路校准、光学检测系统装调这类场景里,这类双调节轴的支撑构件是光路系统里出镜率极高的基础零件,很多刚接触光机设计的工程师容易忽略这类小构件的设计细节,实际它的调节顺滑度、锁紧可靠性、安装适配性直接决定整套光路的长期稳定性。从结构功能来看,这个构件采用了正交双轴调节的布局,两个带滚花的调节旋钮分别对应两个垂直方向的微调行程,旋钮端面做了磨砂防滑处理,即便实验人员佩戴丁腈手套操作,也能精准控制调节量,不会出现打滑脱手的情况;旋钮和主体之间的衔接位置做了轴套限位,避免调节过程中出现径向窜动,保证每一圈旋钮转动对应的位移量线性一致,不会出现空程差导致的调节滞后。主体部分采用了一体化的块状基座设计,

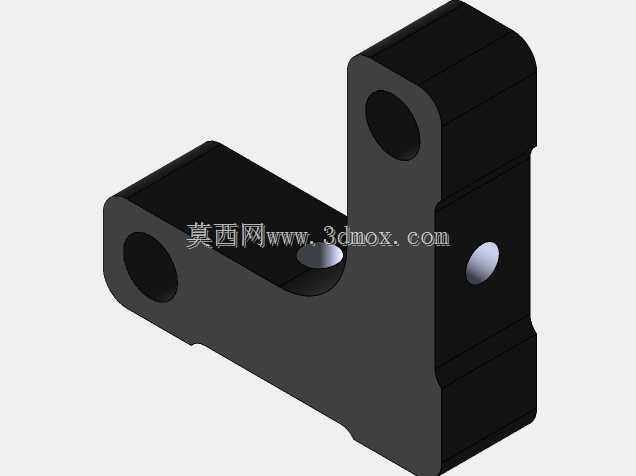

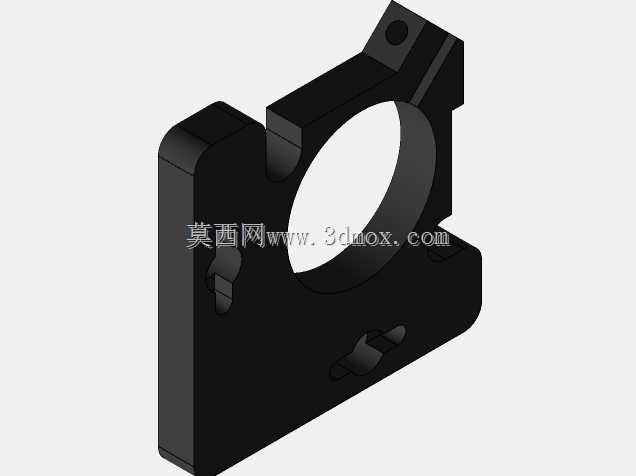

没有多余的拼接结构,从根源上减少了拼接缝隙带来的应力变形,基座侧面预留的标准安装孔位,能够直接适配主流光学平台的M6螺纹孔阵列,不需要额外加工转接板就能完成固定,安装时的边界尺寸控制得非常紧凑,不会占用过多光学平台的台面空间,在密集排布光路元件的实验场景里,这种紧凑设计能大幅提升平台的空间利用率。上方的镜圈夹持部分做了开口式弹性结构,配合侧面的锁紧结构,能够适配标准直径的光学镜片、透镜套筒、滤光片架等元件,夹持时不会因为夹紧力过大损伤光学元件的镀膜层,同时能保证夹持后的元件光轴和调节轴的同轴度误差控制在极小范围内,减少后续光路校准的工作量。设计思路上完全围绕光机系统的实际使用需求展开,没有做多余的装饰性结构,
所有的结构特征都服务于功能实现:调节旋钮的长度经过反复验证,既不会因为太短导致调节力矩不够,也不会因为太长在密集光路里碰到相邻的光学元件;基座底部的安装面做了精磨处理,平面度达到微米级,固定后不会出现基座倾斜导致的光轴偏移;两个调节轴的轴线交点正好落在夹持镜圈的中心位置,调节时镜片只会做角度偏转,不会出现中心位置偏移,这一点对于需要精准对准光路的激光系统来说尤为重要,很多廉价镜架就是因为调节轴交点和镜片中心不重合,调节角度时会连带光轴平移,每次调整完都要重新校准中心位置,大幅降低装调效率。实际使用中,这类构件不仅能在实验室的光学平台上使用,在工业级的激光打标设备、激光焊接设备、机器视觉检测系统里也能看到同结构的身影,
工业场景下对这类构件的抗振性要求更高,这个结构的主体采用高刚性材质,调节到位后配合轴系的阻尼设计,即便设备运行过程中有持续的机械振动,也不会出现镜片位置漂移,不需要频繁重新校准光路。从安装边界来看,整个构件的外轮廓没有突出的尖锐棱角,所有边角都做了小倒角处理,安装时不会刮伤操作人员或者相邻的光学元件,两个调节旋钮的操作空间预留合理,即便在相邻位置安装了其他光学元件,也能伸手完成调节操作,不需要拆卸周边元件。很多工程师在选型这类光机构件时,往往只看调节行程和夹持直径,忽略了调节线性度、空程差、长期稳定性这些隐性参数,实际上这些参数才是决定光路系统能不能长期稳定运行的关键,这个结构在设计时就把这些隐性需求融入到了结构细节里,比如轴系的配合公差选择了过渡配合,既保证调节时的顺滑手感,又不会因为间隙过大出现空程;夹持部分的弹性开口宽度经过计算,既能保证足够的夹持力,又不会因为开口过大导致夹持时镜圈变形。
- 上一篇:精密Z轴光学调整定位夹持机构
- 下一篇:实验室光纤布线用固定支撑支架结构
- 全部评论(0)
- 模板大小: 3.08 MB
- 售价:5金币
- 下载次数: 25
- 系统要求: STEP / IGES,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 通用机械零部件
