光机系统用环形锁紧安装夹具结构

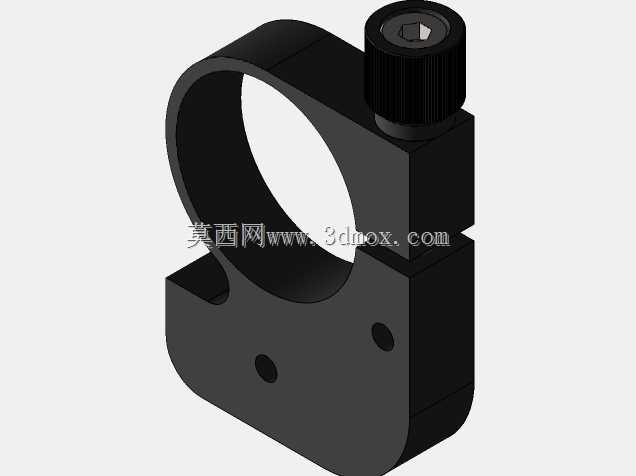

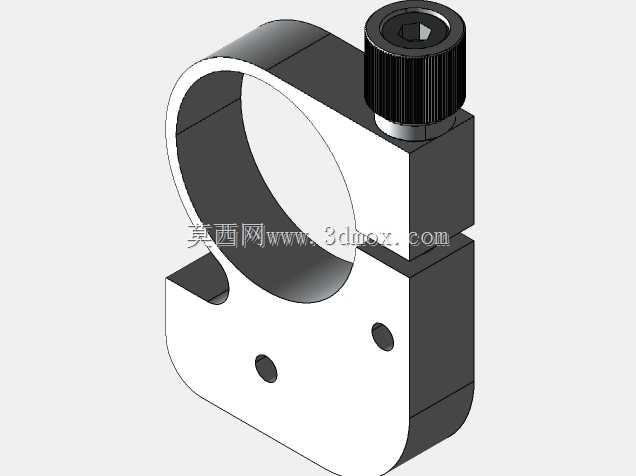

　　在光学实验平台、激光加工设备、视觉检测工位这类光机集成场景里，杆件类光学元件的固定一直是容易被忽略但直接影响系统稳定性的环节——不管是调整镜架的支撑杆、激光光路的导向光棒，还是传感器安装的延伸杆，都需要一款能快速锁紧、同时预留多方向安装接口的固定件，这款环形锁紧安装夹具就是针对这类需求设计的结构件。从结构功能来看，它的核心功能分为两部分：上部的开口环形夹头负责抱紧圆柱杆件，侧面的顶丝结构可以在杆件穿入环孔后，通过螺纹旋进的压力压紧杆件外壁，实现无相对滑动的刚性固定；下部的L型安装基座则承担整个夹具与设备平台、安装基板的连接作用，基座上预留的两个沉头安装孔，可以适配标准内六角螺丝，直接固定在光学平板的螺纹孔阵列或者设备的安装立面上，

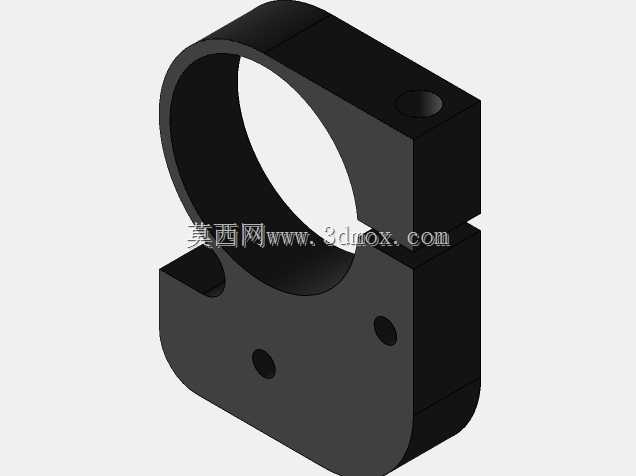

　　不需要额外加工转接件。设计思路上，这款夹具没有采用传统分体式抱箍的两片对接结构，而是采用单一体开口环的形式，开口位置设置在夹头与基座衔接的侧上方，既保证了环体本身的结构刚性，又能在顶丝锁紧时让开口产生微小的弹性形变，均匀抱紧杆件外壁，避免了分体抱箍容易出现的锁紧应力不均、杆件被压偏的问题；夹头的内孔做了倒角处理，穿装杆件时不会刮蹭杆件表面的阳极氧化层或者镀层，顶丝的端部做了平端处理，接触杆件时不会在杆件表面压出凹痕，方便后续调整杆件位置时不会出现卡滞。从安装边界来看，环形夹头的内孔适配常用直径的光学支撑杆，夹头的外径控制在紧凑尺寸范围内，在密集排布的光路系统里不会和相邻的调整架、镜片产生空间干涉；

　　下部基座的安装孔间距符合光学平台的标准孔距规格，不管是正装在水平平台上，还是侧装在垂直安装板上，都能保证夹头的环孔轴线与安装面保持垂直或者平行的基准精度，不需要额外做角度校正。实际使用场景中，这类夹具可以承担多种固定需求：在激光打标设备里，它可以用来固定场镜的高度调节杆，调整好焦距后锁紧顶丝就能保证打标过程中焦距不发生偏移；在机器视觉检测工位上，它可以固定工业相机的安装支杆，配合万向调整结构快速定位相机的拍摄角度；在高校光学实验室里，它可以搭配不同直径的转接套，固定不同规格的透镜套筒、光阑调整架，减少不同规格夹具的备货种类。结构细节上，夹头与基座的衔接位置做了圆角过渡，避免应力集中导致的夹头断裂，

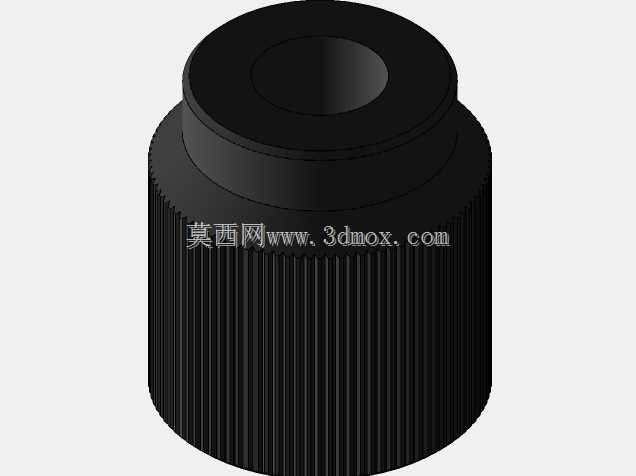

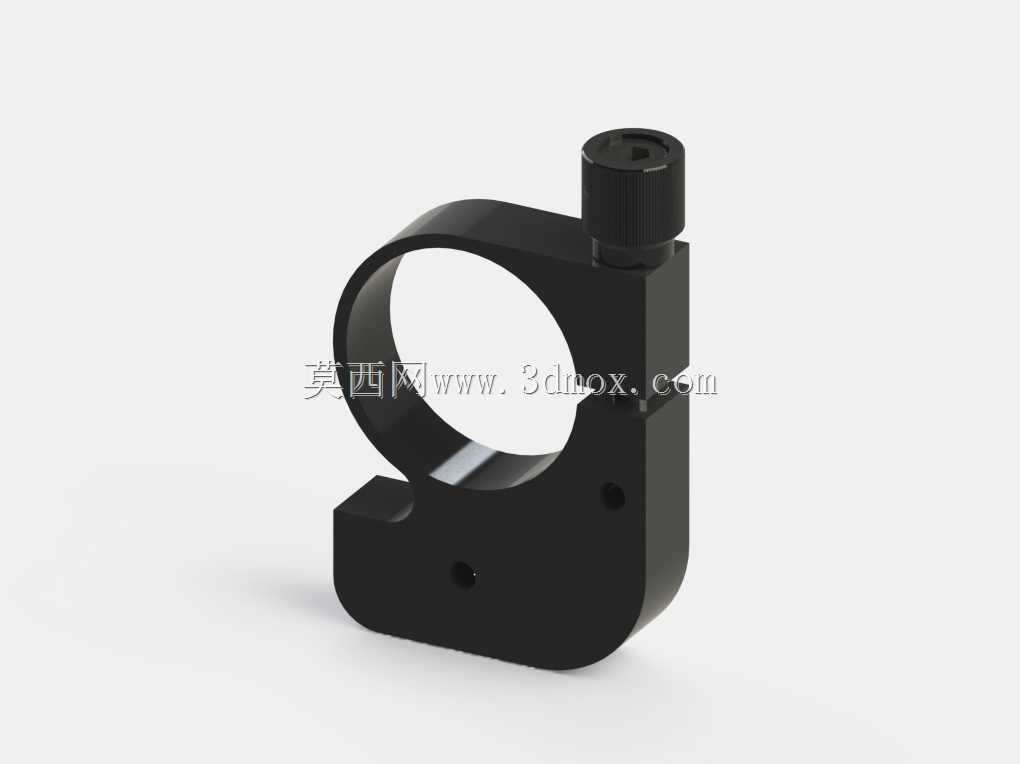

　　整个零件采用硬质铝合金加工后做黑色阳极氧化处理，既减轻了整体重量，又能在光学场景里减少杂散光反射，避免多余的反射光干扰光路成像或者激光传输；顶丝采用细牙螺纹设计，锁紧时的进给量更小，可以实现更精准的锁紧力度控制，既不会因为力度太小导致杆件下滑，也不会因为力度过大夹薄壁杆件产生形变。和常见的塑料材质固定夹相比，这款金属结构的夹具刚性更强，长期使用不会出现蠕变松动的问题，在有轻微振动的工业生产场景里，也能保持固定位置的精度，不需要频繁停机重新调整杆件位置；和全钢制的固定件相比，铝合金材质的重量更轻，安装在移动的光学滑台上时，不会给滑台增加过多的负载，能保证滑台的运动精度和响应速度。在做三维建模的时候，需要重点关注开口环的壁厚设计，壁厚太薄会导致锁紧时形变量过大，长期使用产生金属疲劳断裂，壁厚太厚则会导致锁紧时需要的顶丝力度过大，操作费力，同时要保证内孔的圆柱度公差，避免穿装杆件时出现卡滞或者间隙过大的问题；安装孔的沉头深度要匹配常用螺丝的头部尺寸，保证螺丝锁紧后头部不会高出基座表面，影响安装的贴合度。
