实验室光纤布线用固定支撑支架结构

　　在实验室光学实验平台的日常搭建与运维过程中，光纤线缆的规整固定一直是容易被忽略却直接影响实验效率的细节，零散的光纤随意堆放在实验台面上，不仅容易在调整光路、挪动设备时被误碰拉扯导致接头松动、信号中断，长期弯折还会造成光纤内部纤芯损耗增大，影响光信号传输的稳定性，甚至出现多根光纤混杂后难以快速区分对应链路的问题，这款光纤固定支架正是针对这类实际场景的痛点设计的小型结构件。从实际使用的角度出发，这款支架不需要搭配复杂的专用安装基座，仅需标准M3规格的螺丝就能完成固定，适配实验室常见的亚克力光学面包板、胶合板材台面、铝型材框架等多种安装基底，安装位置可以根据光纤走线的实际需求灵活调整，不需要提前在台面上做特殊的预埋或者打孔处理，

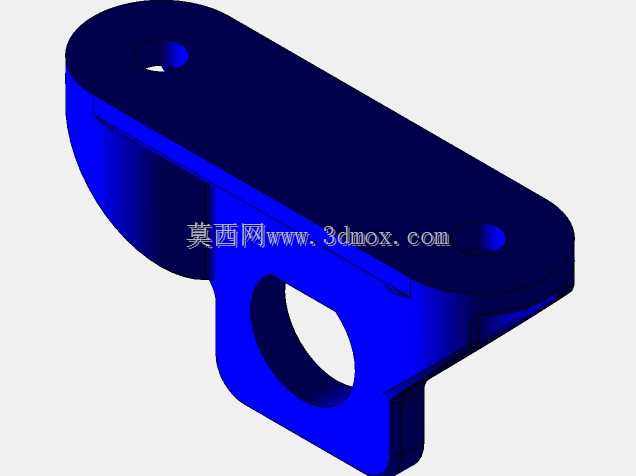

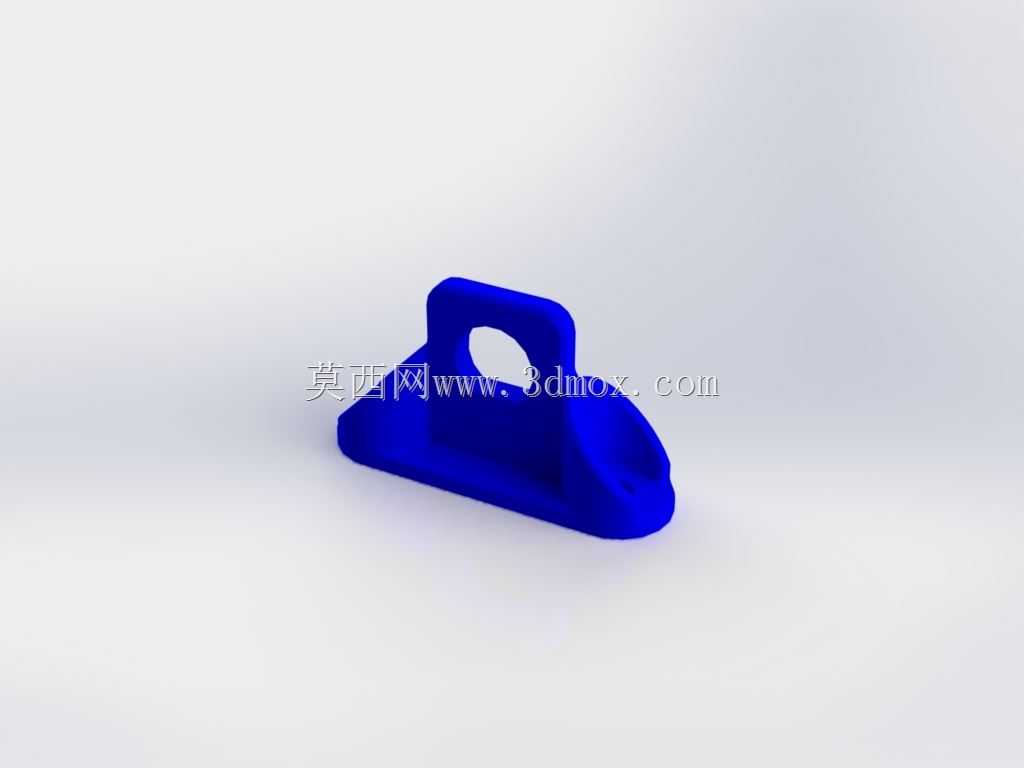

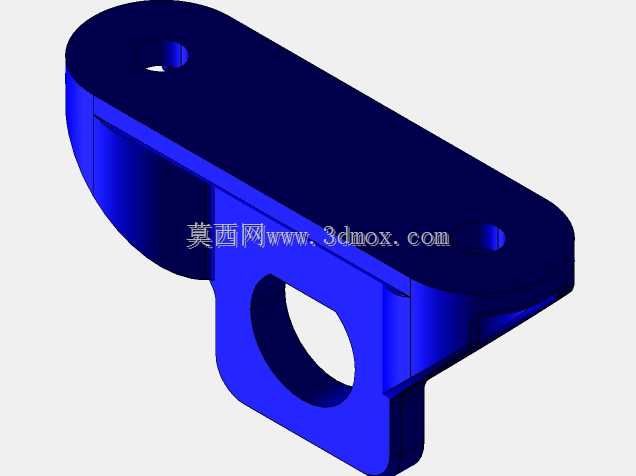

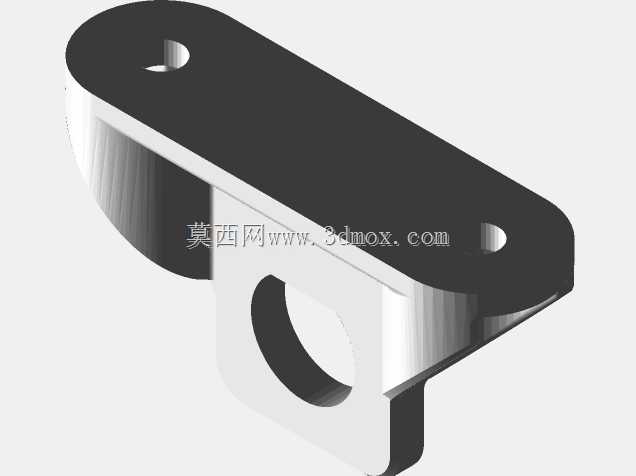

　　对于临时搭建的实验光路、经常需要调整布局的测试工位来说适配性很强。结构设计上，支架底部做了加宽的平直贴合面，保证螺丝锁紧后整个支架和安装基面完全贴合，不会出现翘边、晃动的情况，避免长期使用后支架移位导致光纤走线偏移；上部的带孔立板结构是核心的走线限位部位，开孔的尺寸做了适配性优化，既可以让单根或者少量成束的光纤顺利穿过，又不会因为孔径过大导致光纤在孔内随意窜动，立板和底部基座之间做了平滑的圆弧过渡，没有尖锐的棱角，不会在穿线或者调整光纤位置的时候刮伤光纤的外保护套，降低光纤外皮破损带来的断纤风险。从安装边界来看，支架整体的外轮廓尺寸紧凑，不会占用过多的实验台有效操作空间，即使在排布密集的光学元件间隙里也能找到合适的安装位置，

　　螺丝安装孔的位置做了下沉设计，锁紧后螺丝头部不会突出支架表面，不会和周边的光学调整架、镜片座等元件产生干涉。实际布线过程中，可以根据光纤链路的走向，在光路的转弯处、设备接口旁、台面边缘等位置按需布置多个该款支架，把不同链路的光纤分别梳理固定，让光纤走线保持规整的弧度，避免出现小于光纤最小弯曲半径的死折，同时每一段光纤的走向都清晰可辨，当需要断开或者重新连接某一路光纤时，不需要在一堆杂乱的线缆里翻找对应线路，能大幅减少光路调整、设备维护时的理线时间，也能避免误碰其他正常工作的光纤链路。不同于市面上常见的粘式光纤固定座，这款螺丝锁紧的安装方式不会因为实验室环境的温度变化、台面残留的酒精等试剂侵蚀导致粘胶失效脱落，长期使用的可靠性更高，

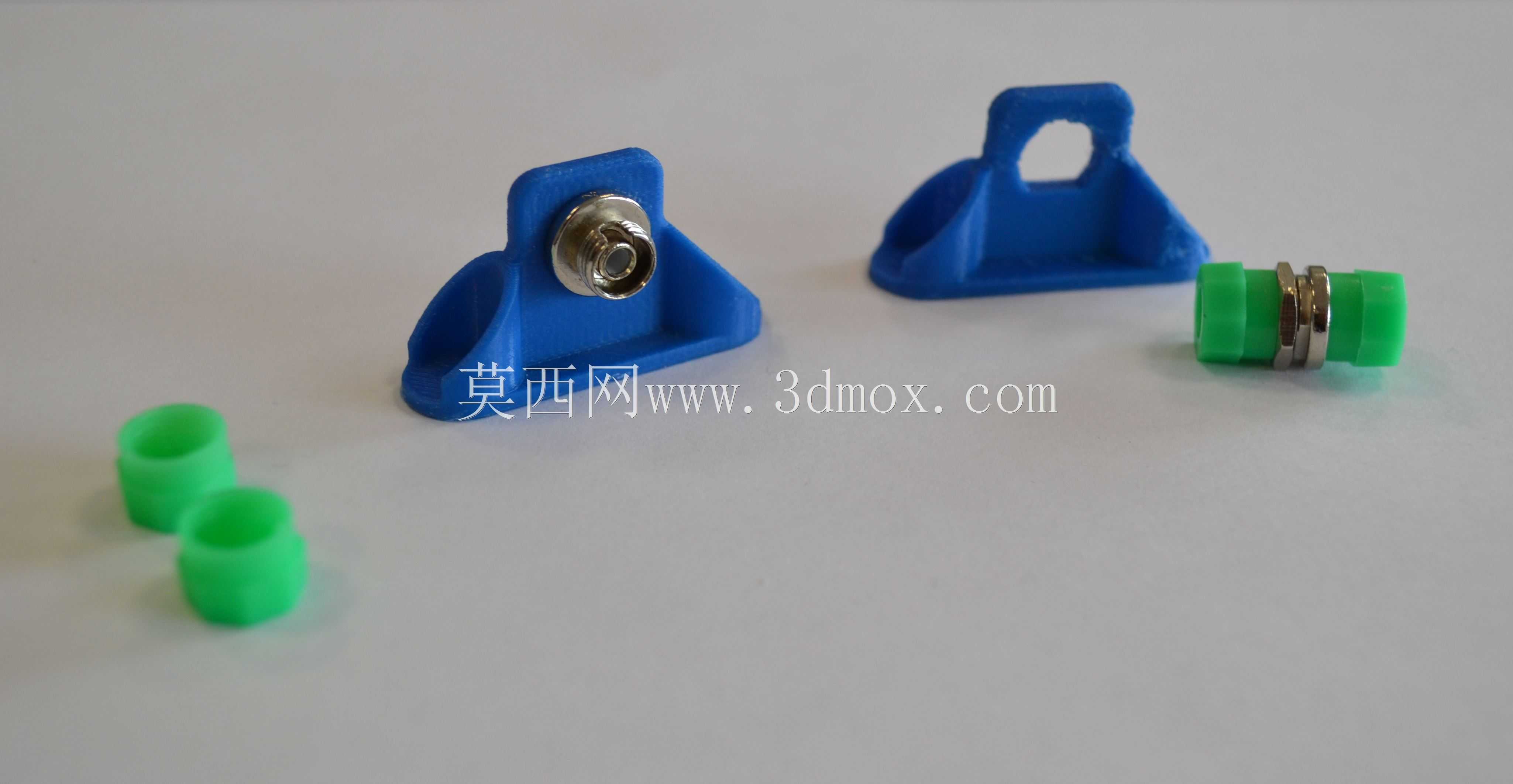

　　支架的结构没有多余的复杂特征，不管是采用3D打印快速制作单件用于临时实验搭建，还是采用机加工方式小批量制作用于固定实验台的长期布线，都能以较低的成本完成加工，不需要特殊的加工工艺或者复杂的后处理工序。在实际的结构细节处理上，支架所有和光纤接触的边缘都做了圆角处理，穿线孔的内壁也保持光滑无毛刺，即使光纤在孔内有小幅度的滑动，也不会对光纤外皮造成磨损；底部的安装孔间距经过优化，既保证了两个螺丝锁紧后支架的固定强度，又不会因为孔距过小导致安装时扳手操作空间不足，单人用常规的内六角扳手就能快速完成安装或者拆卸调整。对于经常需要调整光路布局的实验室来说，这类小型固定支架虽然单个结构简单，但是成组使用后能大幅改善实验台面的线缆规整度，减少因为光纤杂乱带来的各类操作问题，是光学实验平台布线过程中实用性很强的小型配套结构件。
