光学设备用MPA-15安装固定支座结构

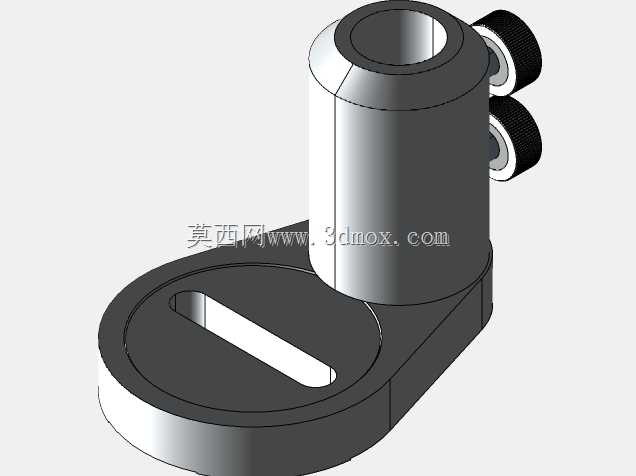

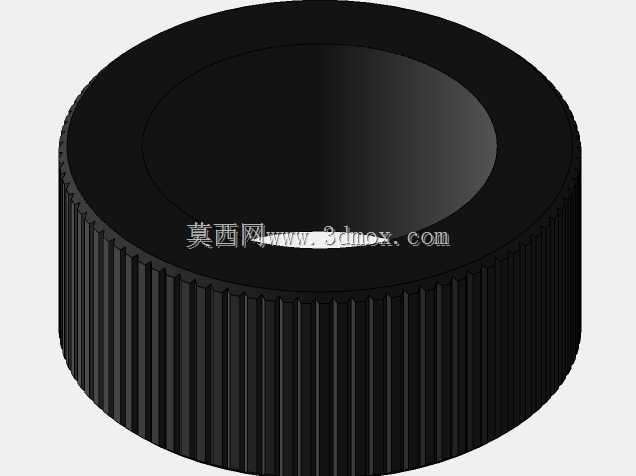

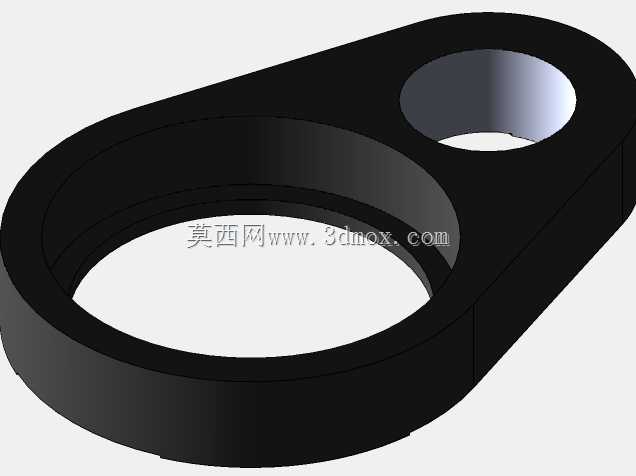

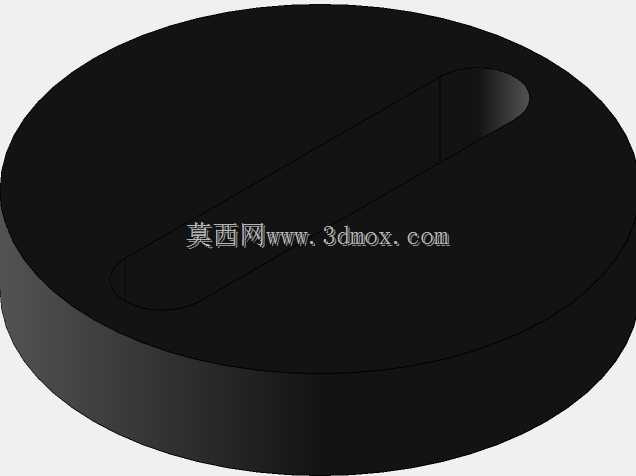

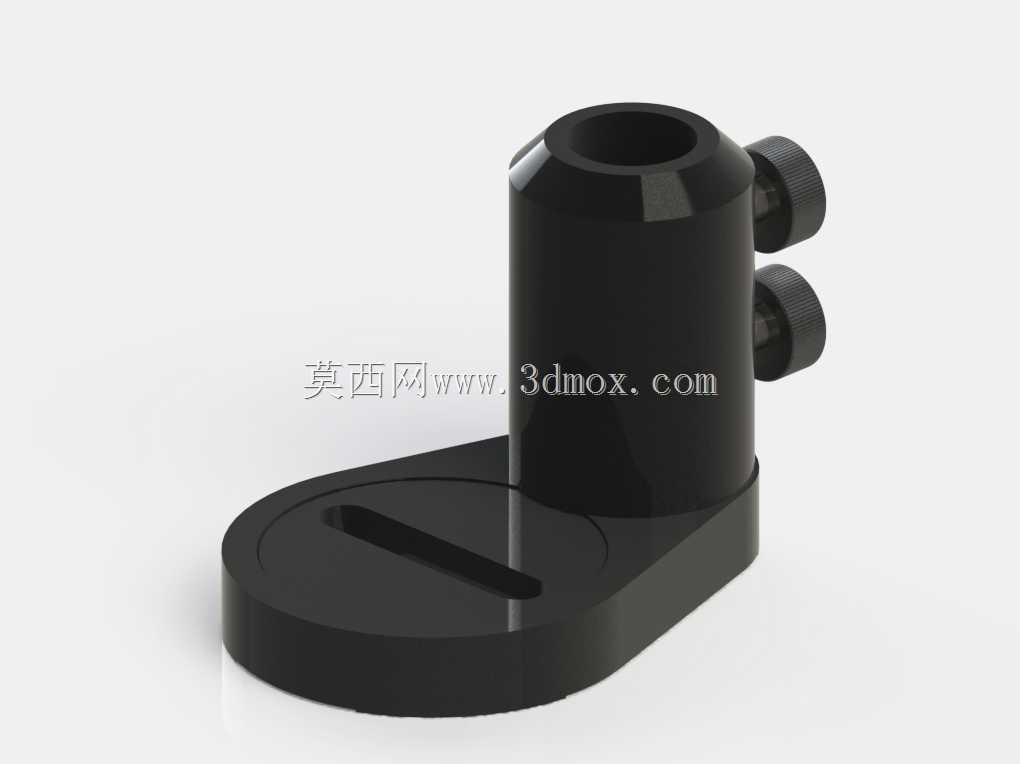

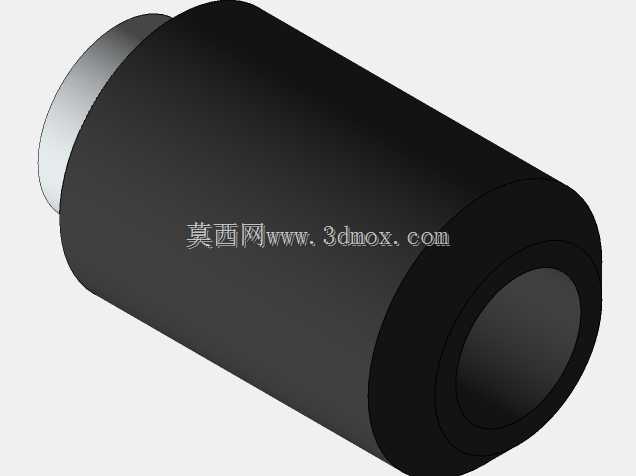

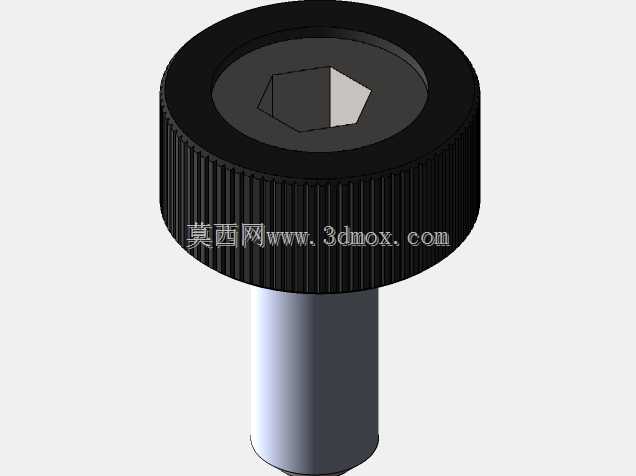

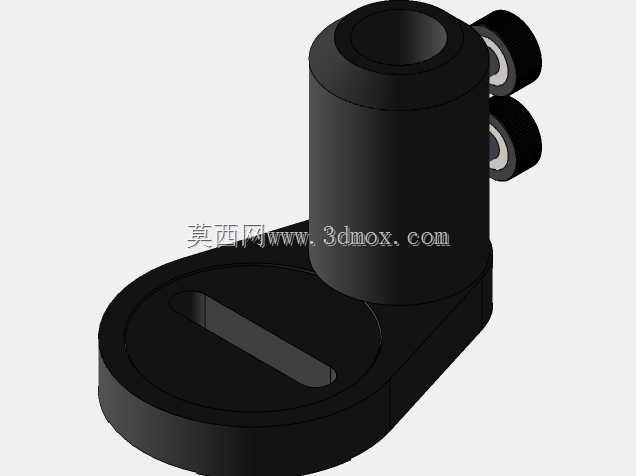

　　在光机系统的搭建环节里，这类安装支座属于光路调整环节里的基础承载构件，主要承担光学元件的位置固定、角度微调以及光路高度适配的作用，常见于实验室光学平台搭建、工业激光加工设备光路校准、光学检测仪器内部构件固定这类场景里。从结构设计来看，底部采用带长槽的椭圆法兰底座，长槽的设计是为了适配安装时的位置微调需求，不需要完全松开紧固件就能沿着槽的方向调整支座的整体安装位置，降低现场安装对位的难度，底座的厚度经过受力校核，在单侧锁紧上部构件时不会出现底座翘曲变形的问题，保证安装后的整体刚性。上部的立式柱体是核心承载部分，柱体内部为通孔设计，可穿入光学杆件、调整杆或者镜架连接杆，侧面设置的两个侧向锁紧旋钮，采用顶丝锁紧的结构原理，旋钮的滚花设计方便徒手操作，不需要额外工具就能完成杆件的锁紧固定，两个旋钮沿柱体轴向错开布置，相比单旋钮锁紧的结构，能避免穿入的杆件出现单侧受力偏转的问题，锁紧后杆件的同轴度更好，不会出现光轴偏移的情况。柱体顶部做了倒角过渡处理，一方面是去除加工锐边避免安装时划伤操作人员，另一方面也能减少应力集中，提升柱体与底座衔接位置的结构强度，避免长期受侧向力时出现根部断裂的问题。从安装边界来看，底座的椭圆轮廓在安装时不需要预留过大的操作空间，长槽的宽度适配常用的M6内六角安装螺钉，可直接固定在标准光学平台的螺纹孔阵列上，也可以通过转接板固定在非标设备的安装面板上。上部通孔的内径适配直径15mm的标准光学杆件，

　　这也是型号里15这个参数对应的核心尺寸，两个锁紧旋钮的突出长度控制在合理范围，不会在密集排布的光路系统里和相邻构件产生干涉，旋钮的锁紧行程经过设计，既可以保证足够的锁紧力避免杆件滑移，也不会因为顶出行程过大损坏穿入杆件的表面镀层。在实际使用场景中，这类安装柱往往和杆架、调整架、光学镜座配合使用，作为光路搭建的基础支撑单元，相比一体式的固定支座，这种带侧向锁紧的结构可以快速调整杆件的伸出长度，实现光路高度的快速适配，调整到位后锁紧旋钮即可完成固定，不需要复杂的校准步骤。设计过程中需要重点关注几个公差配合的点：首先是上部通孔的圆柱度公差，需要控制在合理范围内，保证穿入杆件后不会出现卡滞或者间隙过大的问题，

　　间隙过大会导致锁紧后杆件出现倾斜，直接影响光路的对准精度；其次是侧向锁紧孔的轴线与柱体通孔轴线的垂直度，垂直度偏差过大会导致顶丝锁紧时杆件被顶偏，无法保证杆件的垂直安装状态；另外底座安装面的平面度也需要控制，安装面不平会导致支座固定后出现倾斜，连带上部固定的光学元件出现角度偏差。从材质选择的常规方案来看，这类构件一般采用硬质阳极氧化的铝合金材质，在保证整体结构刚性的同时降低自重，黑色的阳极氧化层可以减少光路里的杂散光反射，避免杂光影响光学系统的成像或者检测精度，表面的氧化层也能提升构件的耐磨性能，长期反复调整锁紧也不会出现表面磨损掉屑的问题。在设备集成的场景里，这类安装柱也常被用在激光打标机、激光焊接设备的光路传输部分，

　　用来固定反射镜架、扩束镜的调整杆件，相比定制的一体式支座，这种标准化的安装柱通用性更强，可以根据不同的光路布局需求灵活调整安装位置和支撑高度，降低设备的定制设计成本，也方便后期设备维护时的构件更换，不需要重新加工定制零件，直接替换同规格的标准件即可完成维修。在实验室搭建临时光路的场景下，这类安装柱的优势更加明显，研究人员可以根据实验需求快速组合不同长度的杆件和安装支座，快速搭建出需要的光路结构，调整过程中不需要复杂的工具，徒手就能完成锁紧和松开操作，大幅提升实验搭建的效率。需要注意的是，这类安装柱在承受较重的光学负载时，需要配合底座的多点固定，避免长悬臂状态下出现支座偏转的问题，当上部固定的构件重量超过额定负载时，需要选用更大规格的安装支座，或者增加辅助支撑结构，保证光路系统的长期稳定性。
