光机设备用SLC3叉夹结构件

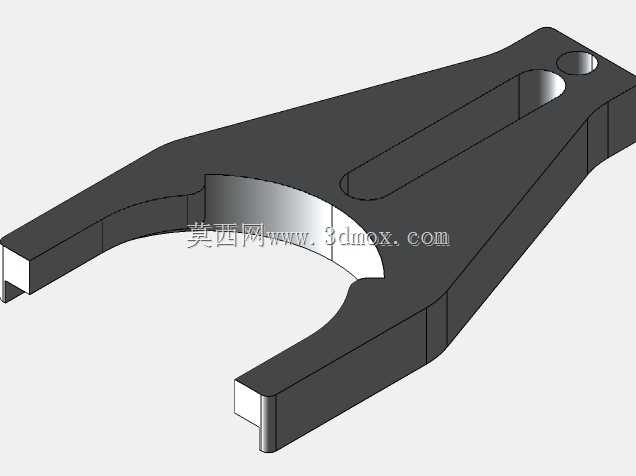

　　在光机设备的装配与调试环节中，这类叉形夹持件是承担轴向定位、部件限位功能的核心小尺寸结构件，常被用于光学镜筒、调节轴组的侧方位固定场景，区别于常规抱箍类夹持结构，叉形开口的设计可以在不拆解周边相邻组件的前提下，快速完成对应部件的装拆调整，大幅降低光机系统调校阶段的拆装工作量。从结构设计逻辑来看，该零件采用整体式铣削成型思路，主体为等厚度的板状基体，前端开设对称的U形开口槽，开口的圆弧半径与被夹持轴件的外径保持严格的公差匹配，开口两侧的夹持臂做了等宽设计，保证夹持受力时两侧臂的变形量均匀，不会出现单侧偏载导致的轴件偏移问题。基体上开设的长条形减重槽并非单纯为了降低零件重量，槽体的走向沿零件受力的主应力方向布置，在去除冗余材料的同时，

　　不会破坏基体的整体抗弯刚度，零件尾端设置的单圆孔为安装定位孔，用于穿设固定螺栓将整个叉夹锁定在设备的安装基座上，孔位与前端开口槽的中心距有严格的尺寸公差要求，直接决定夹持状态下被固定部件的同轴度精度。从安装边界维度考量，该零件的整体外轮廓宽度小于常规光机安装基板的预留安装槽宽度，厚度方向的尺寸适配多数光机组件的层叠安装间隙，安装时不需要额外在基座上加工避让槽，仅需对应位置加工一个螺纹孔即可完成固定，适配性较强。夹持臂的端部做了小角度的倒角处理，一方面是去除铣削加工产生的锐边毛刺，避免装配时划伤操作人员或相邻零件的表面涂层，另一方面在装配推入过程中，倒角可以起到导向作用，让开口槽能更顺畅地卡入被夹持的轴件外圆，

　　即使轴件存在微小的位置偏差，也能通过倒角的引导完成对位。零件的受力场景主要为静态夹持受力，正常工作状态下承受被夹持部件的轴向窜动推力，因此基体的厚度设计经过刚度校核，在额定夹持载荷下，夹持臂的开口变形量控制在微米级，不会因为长期受力出现开口扩张导致的夹持失效问题。在实际设备应用中，这类叉夹常被布置在光机系统的调节轴端部、镜组的侧装固定位，承担轴向防窜的限位作用，相比顶丝类固定结构，叉夹的夹持接触面积更大，单位面积的压应力更小，不会在被夹持的薄壁轴件、镜筒表面产生压痕损伤，尤其适合表面精度要求较高的光学组件固定场景。设计过程中，开口槽的根部做了圆角过渡处理，避免直角根部产生应力集中，在长期受交变载荷（比如设备运输过程中的振动冲击）时，

　　不会从根部出现裂纹断裂的问题，提升零件的抗疲劳性能。零件的上下安装面保持严格的平行度公差，安装后与基座表面、被夹持部件的定位面完全贴合，不会出现安装倾斜导致的夹持角度偏差，保证被固定部件的光轴、轴线与设备基准面的位置精度符合设计要求。
