三角定心式工件安装定位工装结构

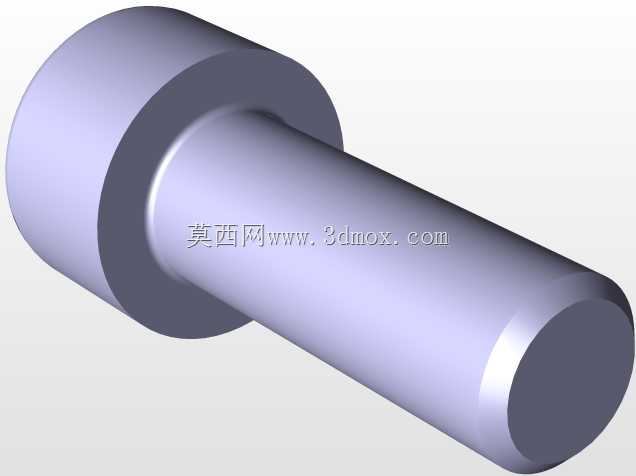

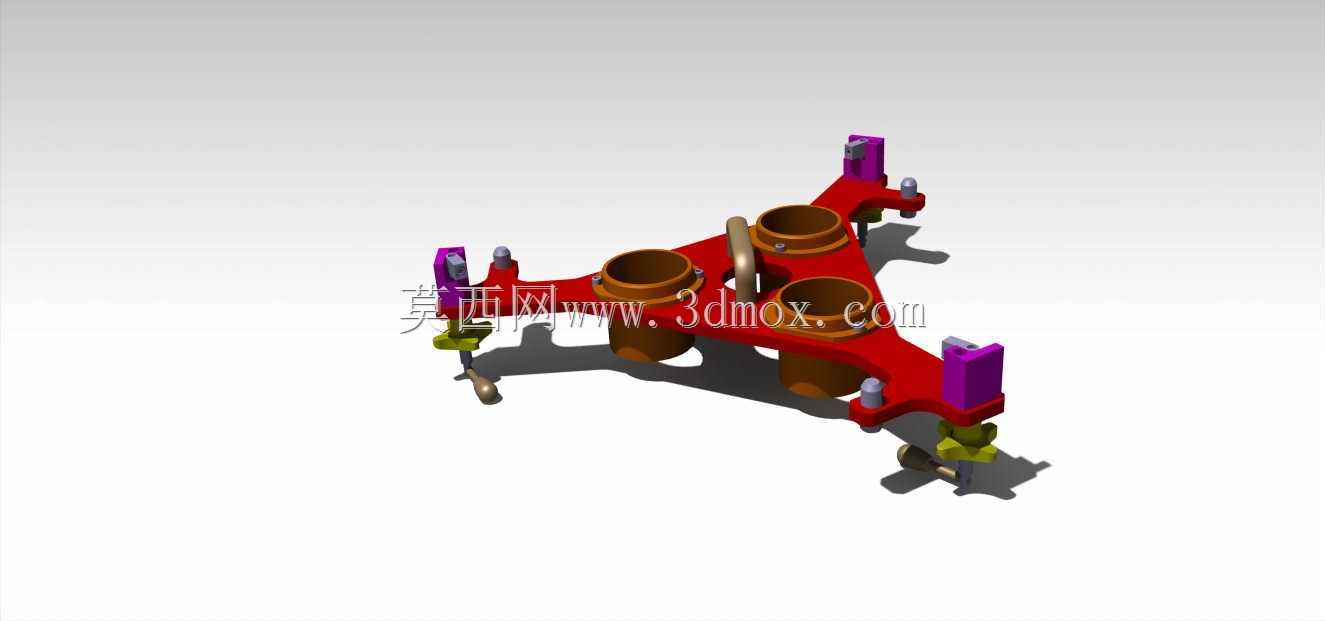

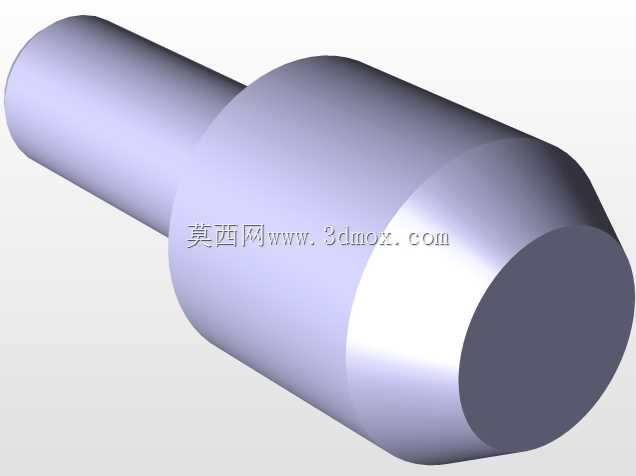

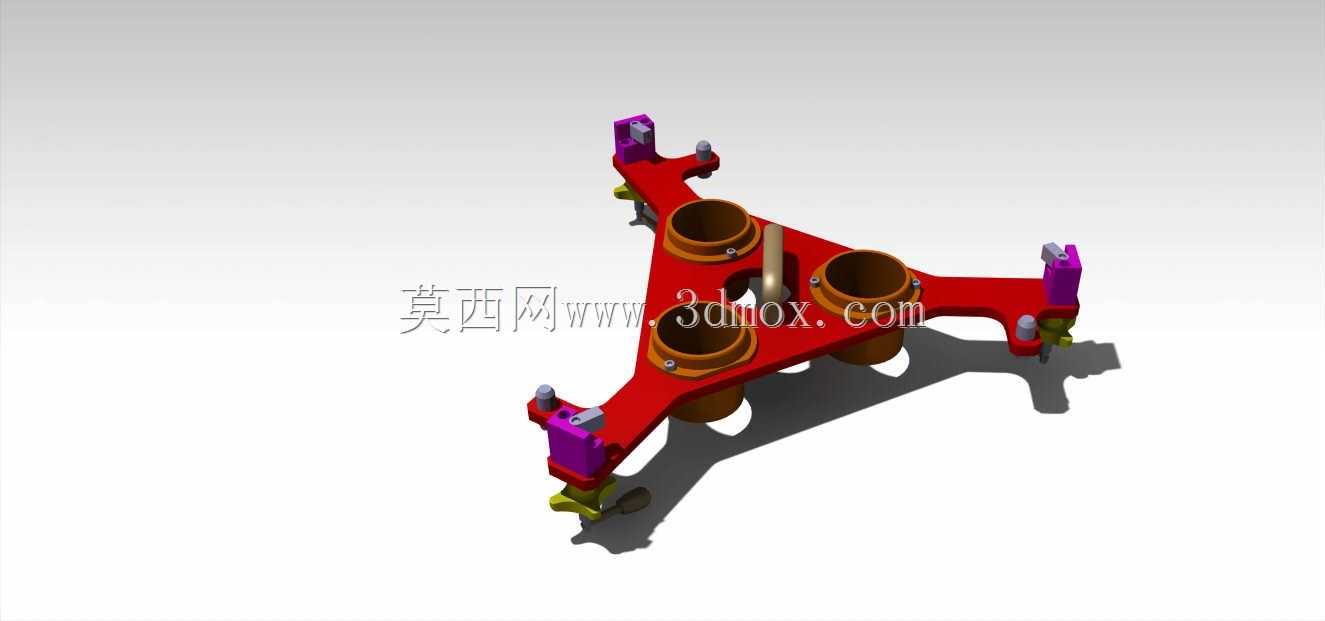

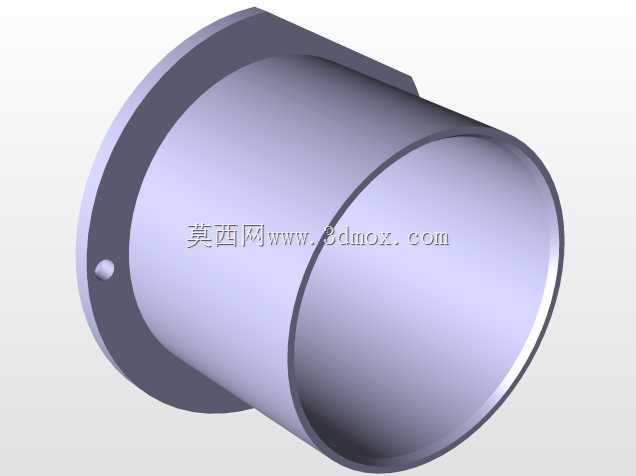

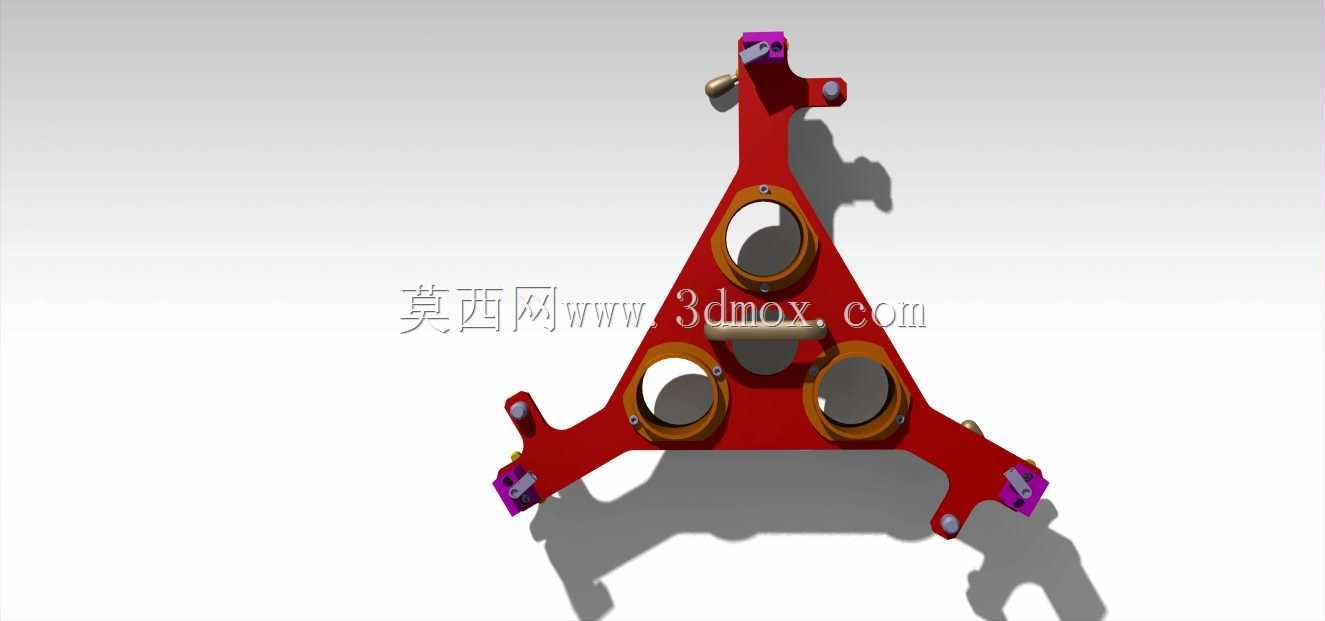

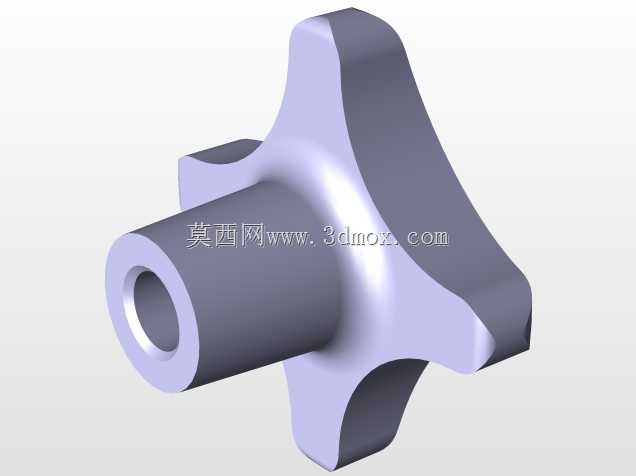

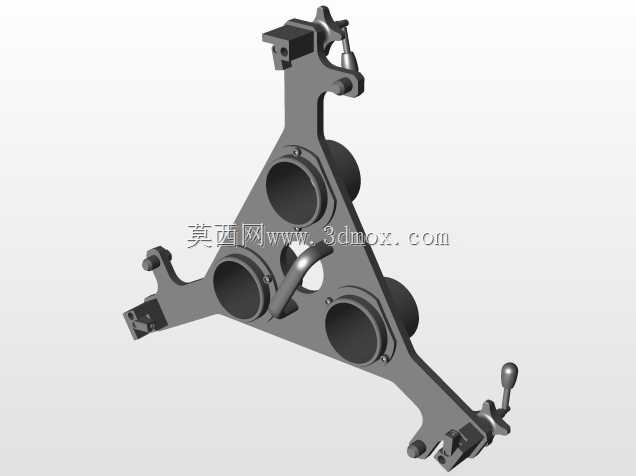

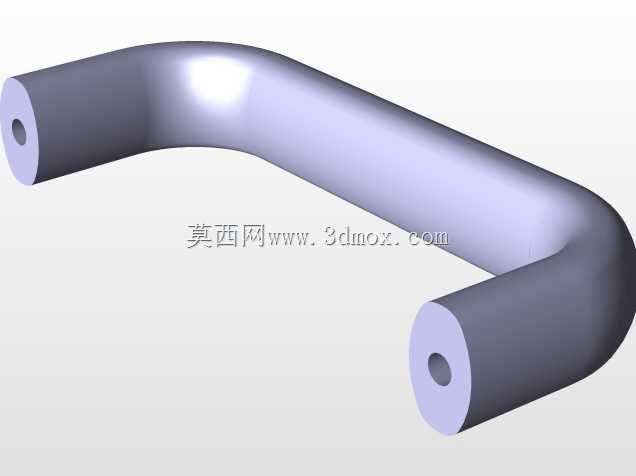

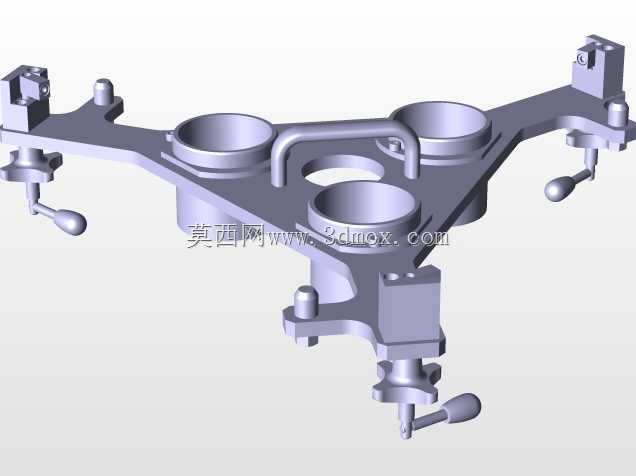

　　在精密装配、零部件组对的生产场景中，这类三角结构的定心安装工具是解决同轴类、多孔位类工件快速定位装夹的核心工装，常应用于航空零部件装配、汽车动力组件合装、精密仪器部件对接等对位置度、同轴度要求较高的工序环节。不同于常规的平口钳、卡盘类通用装夹结构，该工装采用等边三角式的主体布局，三个支臂沿中心呈120度均匀分布，从结构力学层面保证了装夹受力的均匀性，避免单侧压紧带来的工件偏移、形变问题，尤其适配带三个均布安装孔位的盘类、座类零件的定心装配作业。

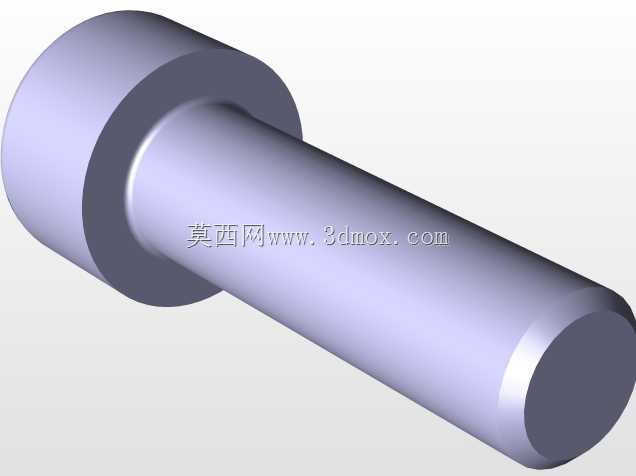

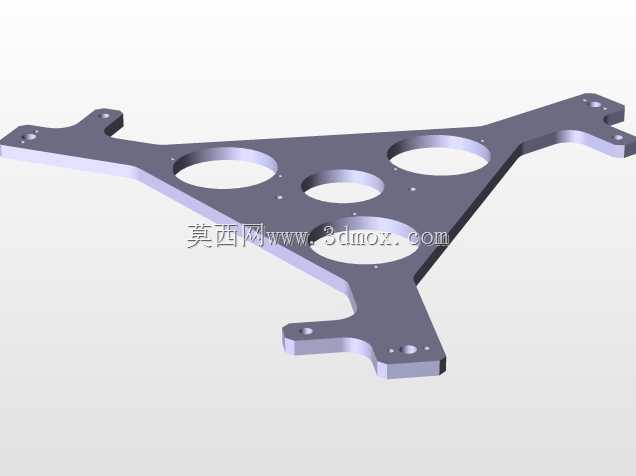

　　从功能特性来看，该工装的核心作用是在装配过程中实现待装工件与基准工位的自动定心，三个支臂末端的可调压紧组件可根据工件外轮廓尺寸进行伸缩调节，支臂上的圆形镂空结构一方面是为了减轻工装自身重量，降低操作时的劳动强度，另一方面也可作为工件预装时的观察孔位，方便操作人员确认内部对接结构的对位情况，避免盲装带来的卡滞、错位问题。主体支架采用高刚性的合金结构钢材质设计，表面做了耐磨防锈处理，保证长期反复装夹使用后不会出现支臂形变、定位基准偏移的问题，支臂与中心基座的连接位置采用了加强筋过渡设计，抵消压紧作业时产生的弯曲应力，提升工装整体的结构稳定性。

　　设计思路上，这款工装摒弃了传统定心工装复杂的齿轮联动、偏心轮锁紧结构，采用分体可调式的支臂设计，每个支臂的压紧位置可独立微调，既可以适配标准规格的圆形工件定心装夹，也能针对少量非均布轮廓的异形工件进行适配，拓宽了工装的适用范围。中心位置的定位凸台作为整个工装的基准原点，加工时严格控制凸台与三个支臂安装面的位置度公差在0.02mm以内，保证每次装夹的重复定位精度满足精密装配的要求。支臂末端的紫色压紧块采用非金属耐磨材质，接触工件时不会划伤工件表面，同时压紧块带有一定的浮动量，可自适应工件表面的微小角度偏差，保证压紧面与工件表面完全贴合，避免点接触带来的装夹不稳问题。

　　从安装边界与尺寸适配来看，该工装的中心基准面到每个支臂压紧端的最大调节行程可覆盖直径80mm到200mm范围的盘类工件，工装整体的安装底座预留了标准的螺栓固定孔位，可直接固定在装配工作台、流水线工位板或者专用设备的工作台上，不需要额外制作过渡连接法兰。工装自身的总高度控制在120mm以内，不会占用过多的垂直操作空间，方便操作人员在工装上方完成螺丝锁紧、部件对接等装配动作，三个支臂之间的镂空区域预留了足够的操作空间，可容纳气动扳手、扭矩螺丝刀等装配工具的作业空间，不会出现工具与工装结构干涉的问题。

　　实际生产应用中，这类定心安装工装可将传统划线找正、逐点对齐的装配时间缩短70%以上，同时大幅降低人工找正带来的位置度误差，尤其在批量装配作业中，可保证每一件工件的安装位置一致性，减少后续调试、返工的工作量。工装的维护也十分便捷，各个支臂的调节螺杆、压紧块都采用快拆式设计，出现磨损后可单独更换配件，不需要整体报废，降低了生产现场的工装维护成本。不同于专用定制工装只能适配单一工件的局限，这款三角定心工装通过支臂的行程调节，可覆盖一定尺寸范围内的同类结构工件装夹需求，在多品种小批量的柔性生产场景中也能发挥很好的适配作用。
