立式可调悬臂支撑工装结构设计

项目分类:工装 发布时间:2022-01-04 ID:492889
  • 立式可调悬臂支撑工装结构设计

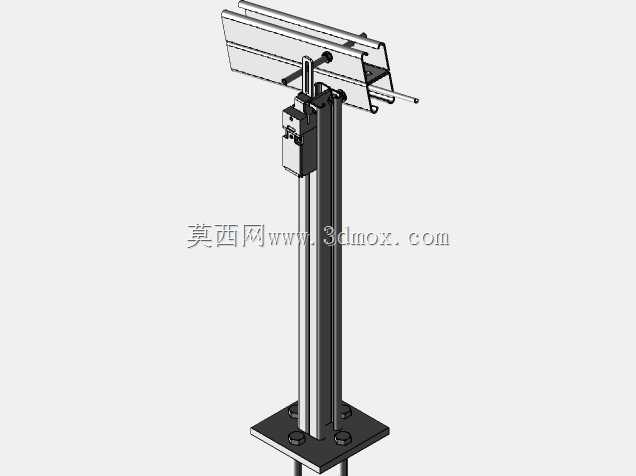

  这套立式可调悬臂支撑结构,主要面向生产线旁的工件定位、检测工位辅助支撑场景设计,在轻工装配、电子零部件检测、小型工件焊接辅助工位中,这类结构的应用频次极高,很多现场工位需要在固定高度范围内调整悬臂伸出位置,来适配不同规格工件的承托、定位需求,替代传统的固定式焊接支架,减少工位改造的重复投入。从结构组成来看,底部采用方形法兰安装基座,四个角预留螺栓沉孔,安装时可以直接通过膨胀螺栓或者T型螺栓固定在车间地坪、铝型材工作台上,基座的厚度设计充分考虑了悬臂伸出后的倾覆力矩,常规工况下悬臂伸出长度在300mm范围内、承载5kg以内工件时,基座不会出现翘曲变形,安装面的平面度公差控制在0.1mm以内,保证立柱装配后的垂直度要求。

  立柱部分采用双矩形导轨拼接结构,相比单根圆管立柱,双导轨的抗扭性能提升40%以上,悬臂滑套套在双导轨外侧,滑动过程中不会出现周向转动,不需要额外加装防转导向块,简化了整体结构。滑套侧面配置锁紧手柄,调整到目标高度后,旋紧手柄就可以通过内部的顶块压紧导轨面,实现位置固定,锁紧力可以满足常规工位的承载需求,不会出现受力下滑的问题。悬臂部分采用槽型铝型材结构,型材槽内可以加装滑块螺母,用来固定末端的工装夹具、检测传感器或者工件承托块,悬臂的伸出长度也可以通过滑座上的锁紧件调整,适配不同距离的工位需求,末端预留的光杆导向轴,可以用来加装缓冲挡块或者限位销,对放置在悬臂上的工件进行前后方向的位置限定。设计过程中优先考虑了工位调整的便捷性,

  所有锁紧操作都不需要额外工具,现场操作人员可以直接手动调整高度和伸出长度,换型时间控制在1分钟以内,适配多品种小批量的生产模式。结构的所有棱角都做了倒钝处理,避免操作人员调整时被锐边划伤,外露的金属件都做了发黑或者阳极氧化处理,在车间常规环境下不会轻易生锈,日常维护只需要定期在导轨面涂抹少量润滑脂,就可以保证滑动顺畅,维护成本极低。从安装边界来看,整套结构的底座占地尺寸不超过200mm×200mm,垂直方向的调整行程覆盖400mm到1200mm区间,可以适配不同身高操作人员的作业高度,也可以匹配不同高度的生产线输送带高度,悬臂的水平调整行程覆盖0到280mm,能够覆盖大部分工位的作业范围。在实际选型应用时,

  需要注意如果承载的工件重量超过8kg,需要在基座底部加装配重块,或者将基座直接预埋到地坪内,避免重心偏移导致结构倾覆;如果应用在有切削液、焊接飞溅的场景,可以在导轨面加装伸缩防护罩,避免杂质进入导轨滑动间隙,导致滑动卡滞。这套结构的建模过程中,所有配合面都预留了合理的装配公差,滑套和导轨之间的间隙控制在0.05mm到0.1mm之间,既保证滑动顺畅,又不会出现过大的晃动量,保证末端工装的定位精度,重复定位精度可以控制在0.2mm以内,满足大部分普通装配、检测工位的精度要求。相比市面上采购的标准立式支架,这套结构的零件加工难度低,大部分零件都可以采用常规的铣削、切割工艺加工,不需要开模,制造成本仅为成品标准支架的三分之一左右,非常适合工厂内部的技术部门自行加工制作,适配自身工位的个性化需求。结构的模块化程度较高,如果后续需要更大的调整行程,只需要更换更长的立柱导轨和悬臂型材,不需要重新设计基座和滑套结构,拓展性较强,也可以在悬臂末端加装旋转轴,实现悬臂的周向角度调整,进一步拓展适用场景。
