透明壳体集成式气动控制回路箱结构设计

　　这款集成式气动控制箱体，主要面向中小型自动化生产线、单机气动设备的气路集中管控场景，常见应用在装配工位气动夹具控制、小型专机的执行元件驱动回路、检测设备的气动动作单元集成等工况，替代传统分散式阀组安装的杂乱布局，把气动控制所需的阀件、接头、汇流排全部整合在防护箱体内部，既能够避免车间环境里的切削液飞溅、粉尘堆积对气动元件的损耗，也能大幅缩减现场气路布线的工作量，让设备气路部分的维护排查更直观。从实际使用的角度看，这类集成气动箱的核心作用是把原本分散布置在设备各个位置的气动控制阀、气源处理接口、输出气路接头做集中整合，箱体预留的对外接头可以直接对接车间主气源管路，同时分路连接到设备上的气缸、气爪、真空发生器等终端执行元件，

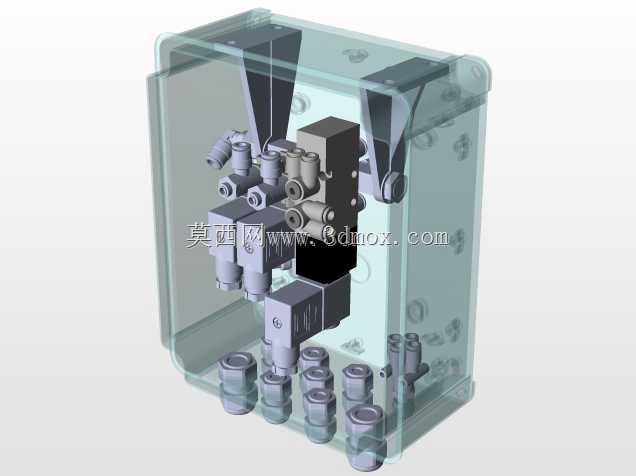

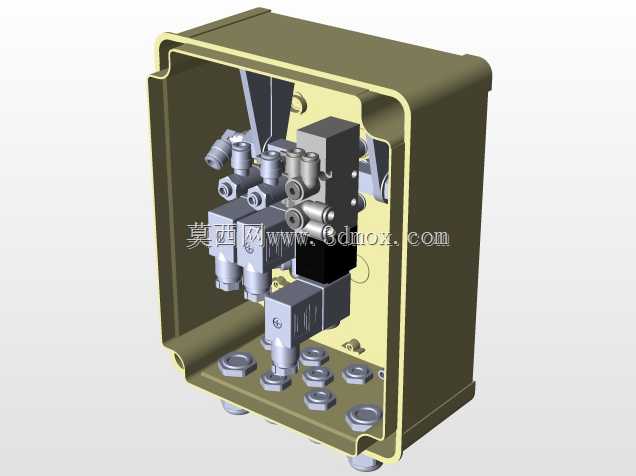

　　所有阀件的动作逻辑在箱内完成汇流排布，不需要在设备机架上零散固定阀组、拉扯多段气管，既减少了气路泄漏的风险点，也让设备整体的外观整洁度大幅提升。在功能设计上，这款箱体采用半透明的防护壳体，日常巡检的时候不需要拆开箱盖，就能直接观察到内部阀件的工作状态、指示灯显示情况以及气管接头有没有出现松脱、漏气的痕迹，相比传统不透明金属气动箱，日常点检的效率能提升不少。内部的阀组采用分层排布的思路，靠近箱盖侧布置电磁阀组，下方预留足够的气管弯曲空间，底部统一排布对外输出的快插接头，每一路输出的位置都预留了标识粘贴的平面，方便后期对应每一路气路控制的执行元件做标记，排查故障的时候不需要逐根捋顺气管走向。箱体的开合结构采用侧边铰接的卡扣式设计，

　　不需要额外工具就能掀开箱盖做内部元件的更换、气路调整，合页位置做了限位结构，箱盖掀开后能保持固定角度，不会因为重力回落夹伤维护人员的手部。关于安装边界的设计，这款气动箱的背部预留了四个标准安装孔位，适配常见的工业铝型材机架安装尺寸，既可以壁挂式固定在设备机架的立面上，也能通过配套支架做卧式安装，箱体的进出线（气）口全部做在箱体底部，避免上方落灰、滴液顺着管路流进箱体内部，所有接头安装位置和箱体内壁都预留了不小于20mm的操作空间，用标准气动快插扳手就能完成接头的紧固操作，不需要伸进箱体内部做盲操作。内部的元件安装板采用可拆卸式设计，所有阀件、汇流板都预先固定在安装板上，后期如果需要调整阀组数量、更换不同规格的电磁阀，

　　只需要把整块安装板拆下来操作，不用在箱体内狭小空间里拧装螺丝。气路排布上遵循最短路径原则，主气源进气口直接对接汇流排的进气端，汇流排和各个电磁阀之间的连接气管长度控制在100mm以内，减少管路压力损失，电磁阀到输出接头的气管全部顺着箱体侧壁排布，用理线夹做固定，避免阀组动作的时候气管晃动产生摩擦、干涉，箱体内部预留了15%左右的空余空间，方便后期追加1-2路额外的气动控制回路，不需要整体更换箱体。考虑到车间实际使用的振动工况，所有元件的固定螺丝都加装了防松垫圈，快插接头全部选用带锁紧结构的款式，避免设备运行过程中因为持续振动出现接头松脱、气管脱落的问题，透明壳体选用耐冲击的工程塑料材质，能够承受日常操作中的轻微磕碰，同时对常见的车间切削液、润滑油有一定的耐腐蚀性，长期使用不会出现壳体发黄、开裂的问题。在实际选型适配的时候，这款集成气动箱可以根据设备所需的气路数量调整内部阀组的配置，基础版本可以适配8路以下的气动执行元件控制，足够覆盖大部分小型自动化专机、装配工装的气路控制需求，相比自己零散采购阀组、箱体做组装，这种集成化的结构能够节省大量的设计、装配时间，也能避免自行排布气路时容易出现的管路干涉、维护空间不足等常见问题。
