带显示屏嵌入式安装防护箱体结构

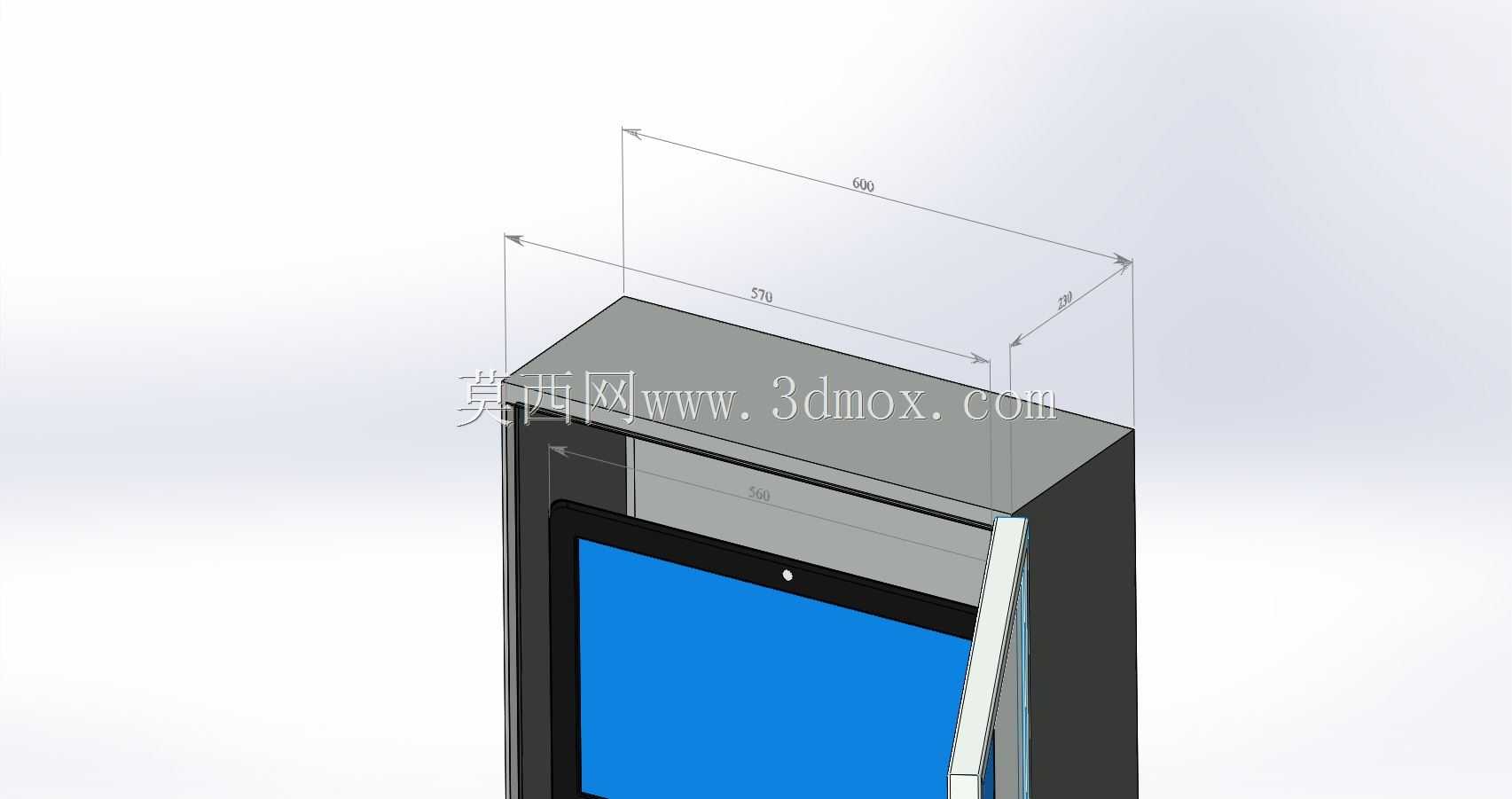

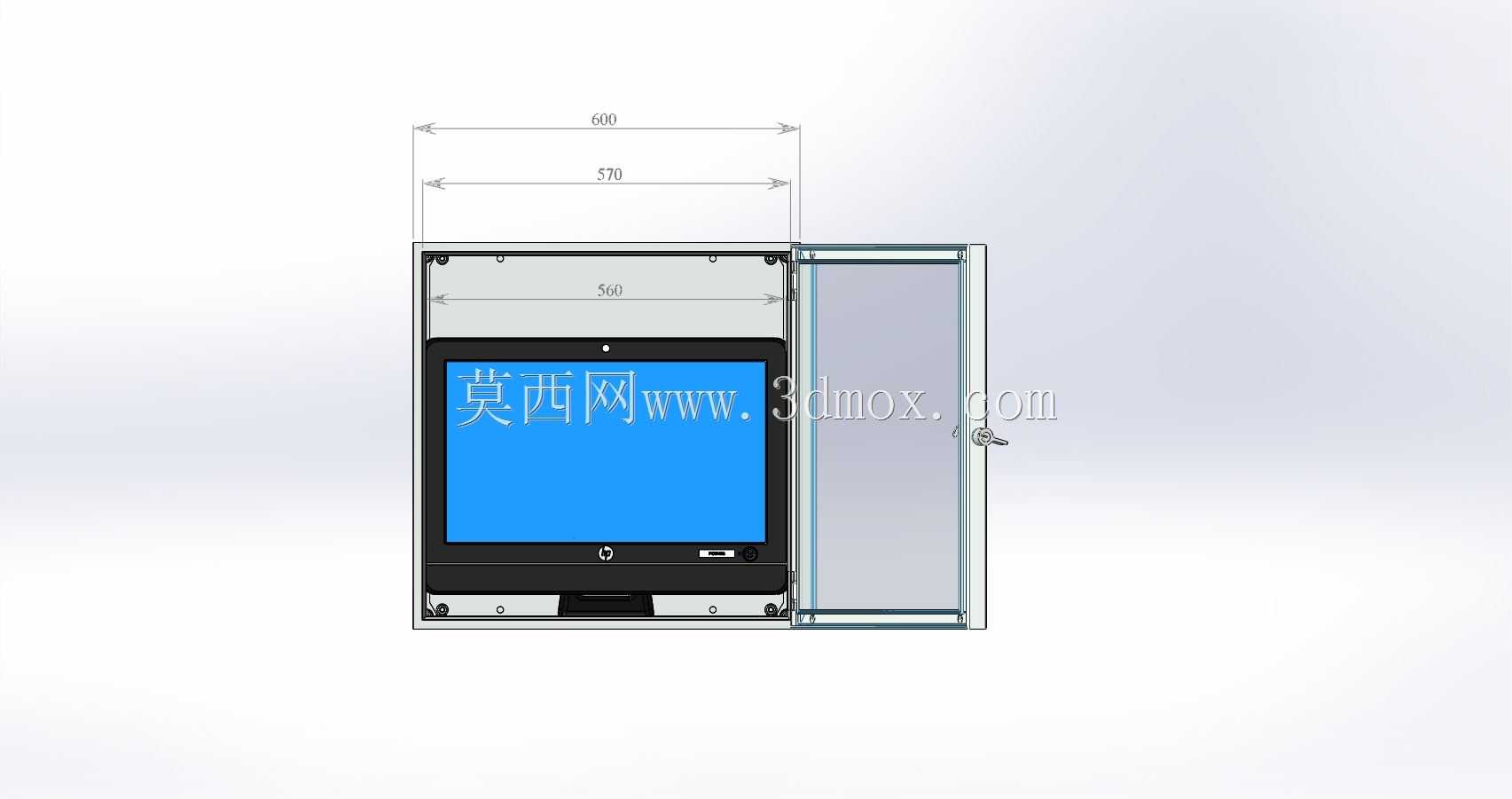

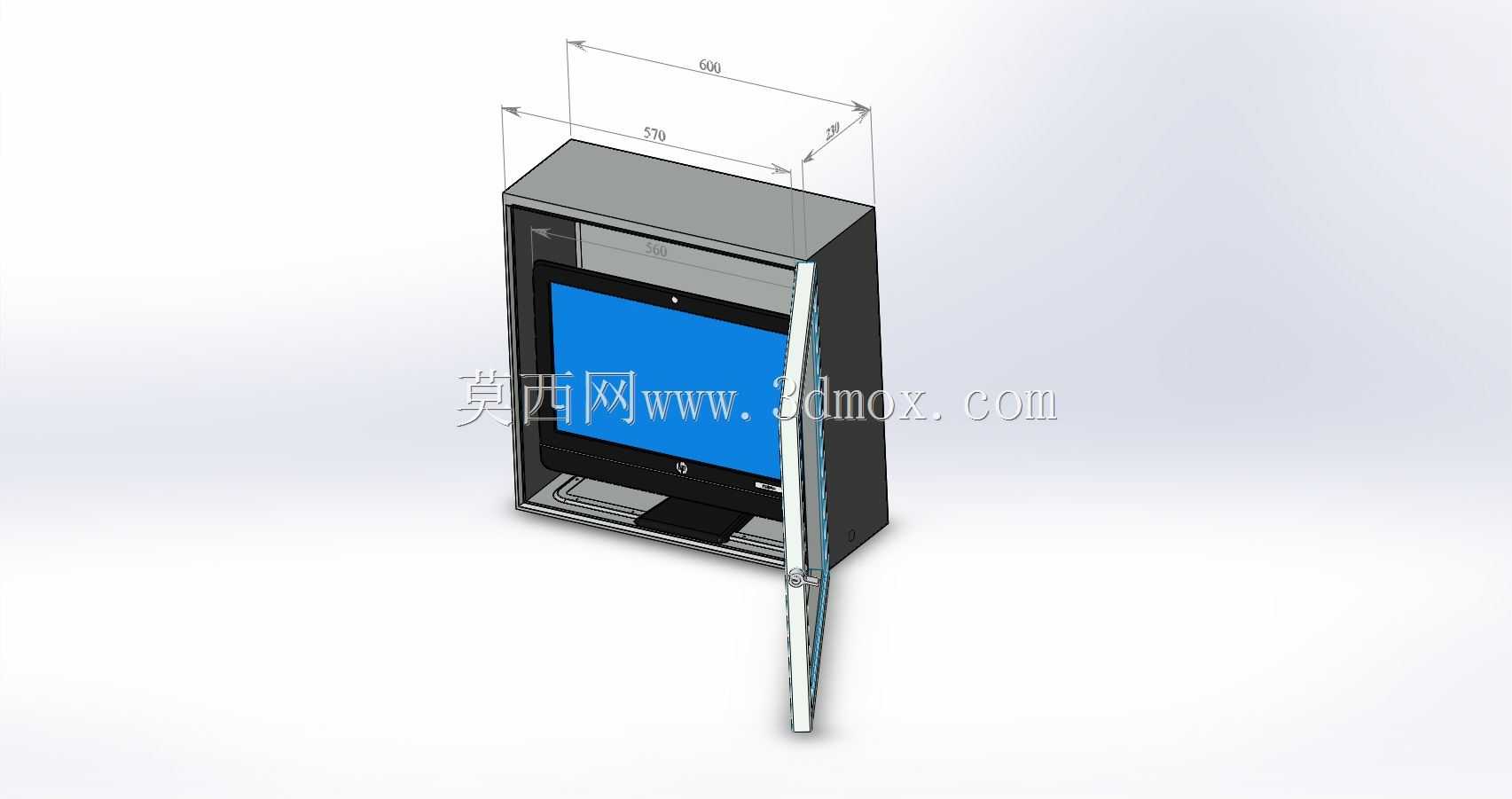

　　这款带显示屏安装位的防护箱体，主要面向自助终端、工业触控设备、户外信息查询终端这类需要外露显示界面的设备做配套防护结构使用，日常在园区门禁核验终端、车间工位数据采集终端、商圈自助导览设备上都能见到这类结构的实际应用。从结构设计逻辑来看，整个箱体采用薄钣金折弯拼焊的主体框架，外部做喷塑防锈处理，适配室内外半开放场景的使用需求，箱体上部预留的封闭腔体可以容纳主控板、电源模块、接线端子这类核心电气元件，下部的开口区域专门适配对应尺寸的液晶显示屏安装，屏幕通过侧边的压条与箱体框架固定，屏幕表面与箱体正面齐平，既避免屏幕边缘积灰，也能防止外力磕碰直接冲击屏幕边角。

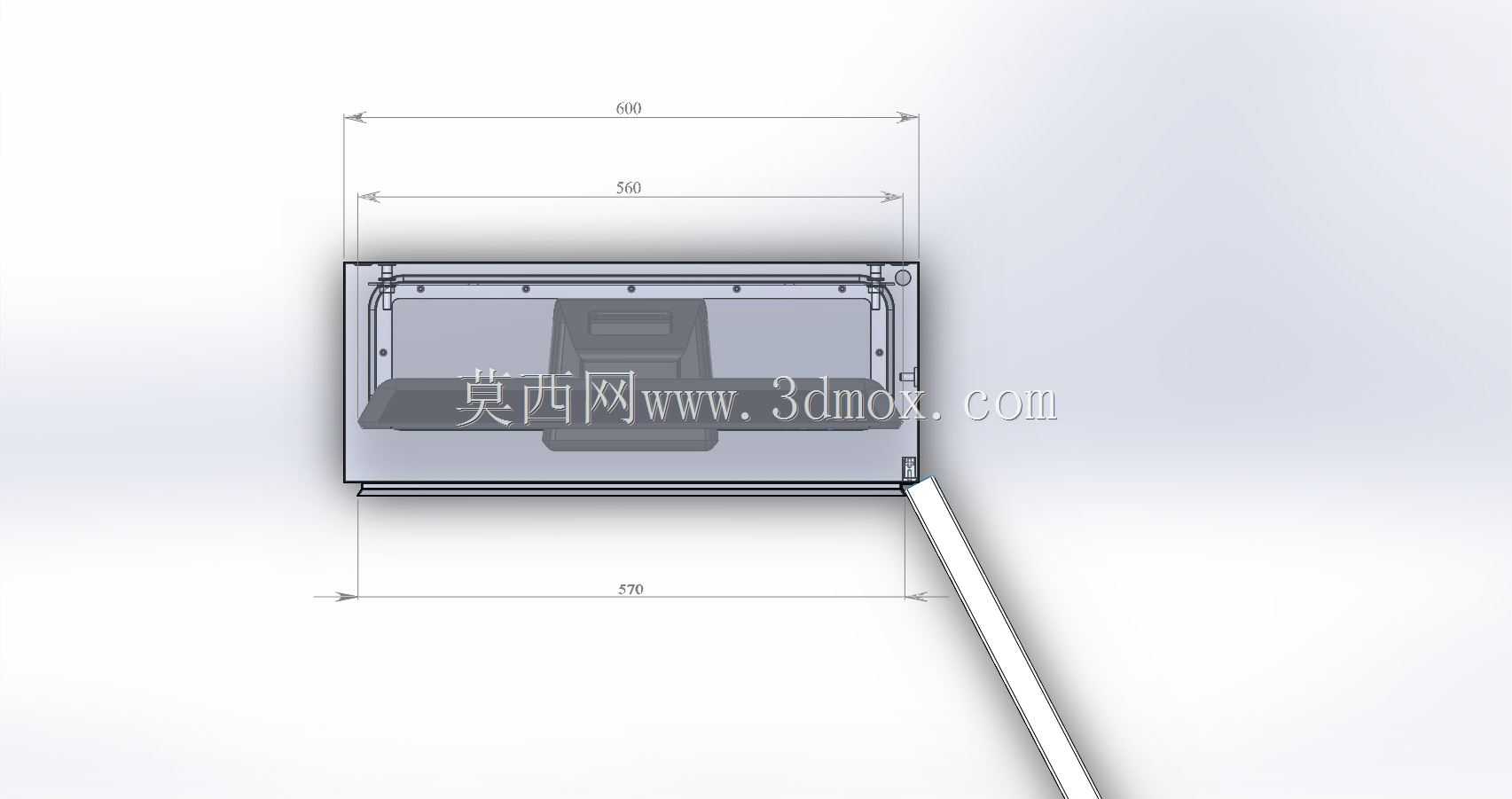

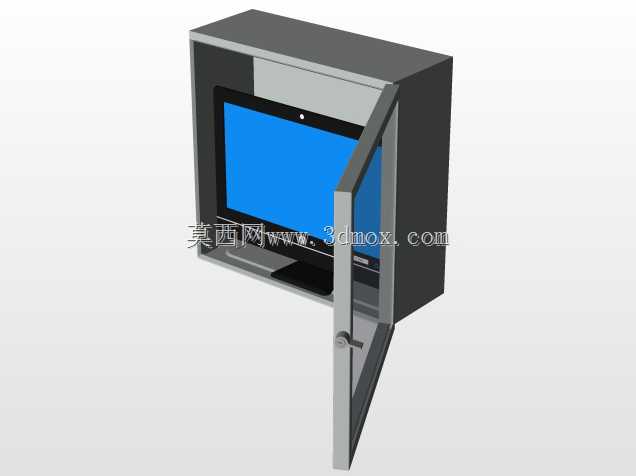

　　从安装边界来看，箱体整体的长宽高尺寸经过紧凑化设计，上部封闭腔体的深度预留了常规工业电源与控制板的安装空间，不会出现元件干涉无法装配的问题，屏幕安装位的四周预留了密封胶条的安装槽，装配时嵌入发泡橡胶条就能实现屏幕与箱体之间的IP54级防护，阻挡日常泼溅的液体与漂浮的粉尘进入箱体内部损坏电气元件。箱体的背部预留了可开启的检修门结构，日常维护时不需要拆卸整个箱体，只需要打开背部检修门就能完成接线、元件更换的操作，检修门与箱体框架之间同样设置了密封结构，同时配备了锁具防止非工作人员随意开启。

　　在结构强度设计上，箱体的折弯边都做了压筋处理，提升薄钣金的整体刚性，避免大尺寸平面钣金出现共振凹陷的问题，箱体的安装固定位设置在背部的四个角点，采用壁挂式安装的孔位设计，孔位做了长圆孔处理，安装时可以微调位置适配墙面的安装螺栓偏差，不需要二次扩孔。屏幕前方的箱体边框做了小角度的斜边倒角，既不会遮挡屏幕的显示可视角度，也能避免直角边框划伤安装与维护人员。箱体上部的封闭腔体内部预留了导轨安装位，可以根据实际需求选配安装导轨来固定端子排、继电器这类电气元件，不需要额外在箱体内部打孔焊接，适配不同配置的设备装配需求。

　　考虑到户外使用的场景，箱体顶部做了微倾斜的导水结构，不会在顶部积水渗透进入箱体接缝处，箱体的所有接缝位置都在焊接后做了打磨打胶处理，避免出现虚焊缝隙导致的进水问题。屏幕与箱体之间的固定结构采用可拆卸的压块设计，后续更换不同厚度的同尺寸屏幕时，只需要调整压块的固定位置就能适配，不需要重新加工箱体结构，提升了整个箱体的通用适配性。箱体内部还预留了接地柱的安装位置，所有金属构件都可以通过接地柱实现可靠接地，避免设备漏电带来的安全隐患，接线位置预留了防水格兰头的安装孔，线缆接入时通过格兰头固定密封，保证线缆入口位置的防护等级。
