标准19英寸开放式网络通信机柜结构设计

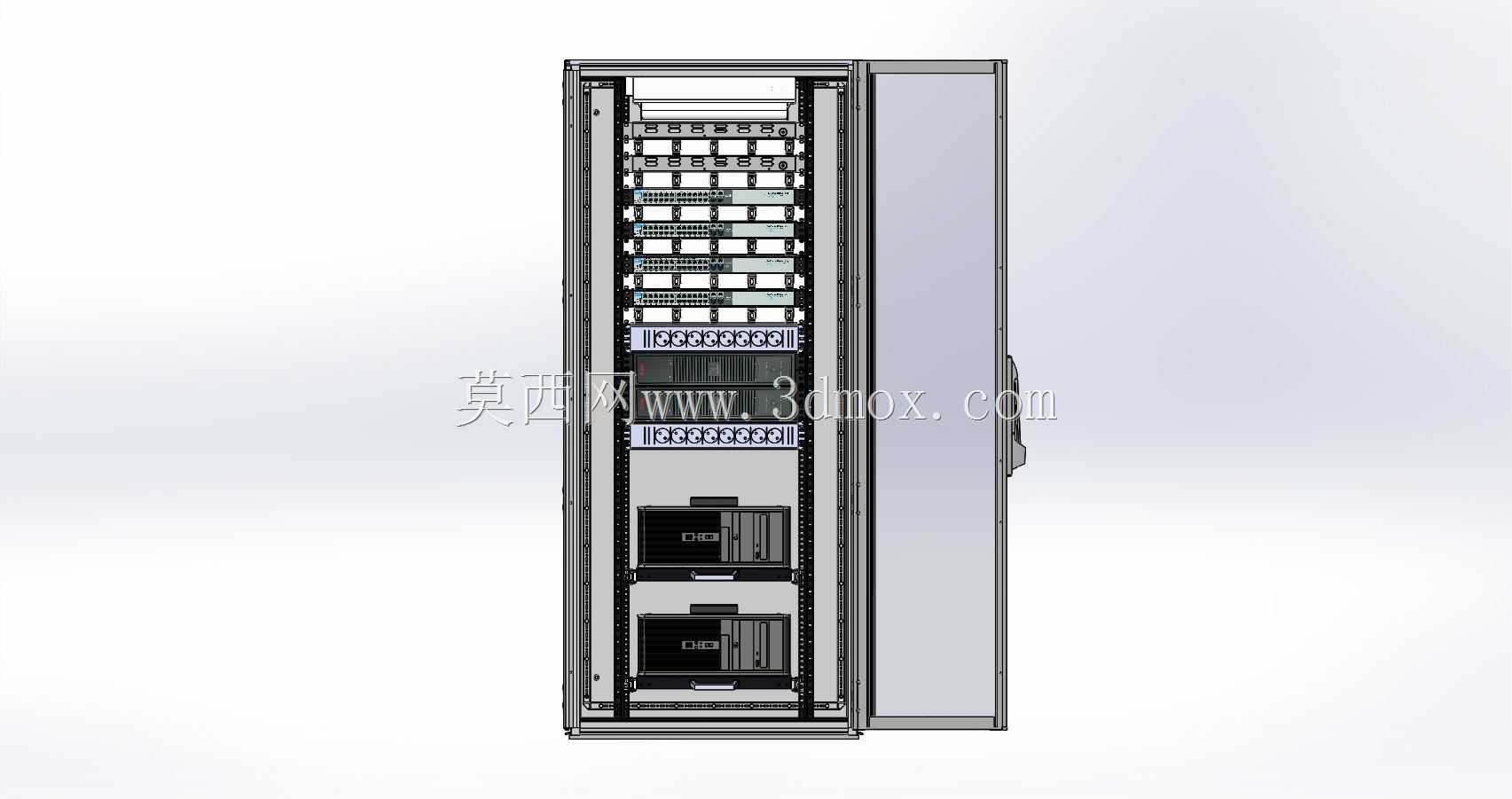

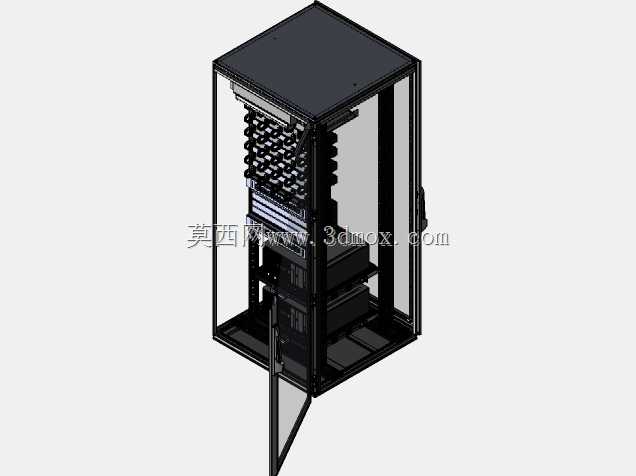

　　在数据中心机房、楼宇弱电间、工业控制现场的通信布线场景中，这类落地式网络通信柜是承载网络交换设备、服务器主机、配线架、理线组件的核心载体，建模过程中首先要匹配通用安装规范，确保内部安装立柱的U位间距严格符合19英寸机架标准，单U高度预留44.45mm的安装空间，立柱上的安装方孔间距公差控制在±0.3mm以内，避免出现设备上架时孔位错位无法固定的问题。从结构设计逻辑来看，这款机柜采用侧开单门结构，门体与柜体通过暗藏式铰链连接，开合角度可达到130度以上，方便运维人员在机柜正面完成设备插拔、线缆整理操作，门体边缘粘贴连续式发泡密封胶条，既可以阻挡机房内的灰尘进入柜体内部沉积在设备散热片上，也能降低设备运行时的风噪向外传递。

　　柜体内部的安装立柱采用前后可调节设计，调节行程覆盖150mm范围，可根据上架设备的深度灵活调整前后立柱的固定位置，适配从100mm深度的配线架到600mm深度的机架式服务器的安装需求，立柱与柜体框架之间通过M6方螺母卡扣连接，无需提前攻丝，设备上架时可快速调整安装位置。柜体顶部预留三个直径100mm的线缆穿线孔，每个穿线孔配套可拆分的橡胶护线圈，避免敷设线缆时划伤线缆外护套，底部同样预留对应尺寸的进线孔，适配下走线机房的布线需求，柜体框架采用1.5mm厚的冷轧钢板折弯焊接成型，焊接位置打磨平整后做磷化喷塑处理，整体静态承重可达800kg，满足满配服务器设备时的承重要求，不会出现框架变形的问题。考虑到机房内的散热需求，

　　柜体后门设计为高密度蜂窝状通风孔，通风率达到65%以上，配合内部设备自带的前进后出风道，可形成顺畅的散热气流通道，避免柜内出现局部热点导致设备过热宕机，柜体侧面预留可选装的垂直理线架安装位，理线架上带多个绑线孔，可将电源线、网线、光纤分别绑扎固定，避免不同类型线缆相互干扰，同时让柜内布线更加规整，方便后期运维排查故障。安装边界方面，这款机柜的宽度设计为600mm，深度为800mm，高度为42U，安装时需要在柜体四周预留不小于600mm的运维操作空间，尤其是柜体正面和背面的通道宽度不能小于800mm，保证柜门可以完全打开，运维人员可以顺利进入通道操作设备，柜体底部配套四个可调节支撑脚，调节范围为0-30mm，

　　可适应机房地面存在的微小高度差，保证柜体安装后处于水平状态，避免因柜体倾斜导致设备滑轨卡涩，抽拉设备时出现卡顿。在细节设计上，柜体门体配备三点式机械锁，可锁定门体的上、中、下三个位置，避免非授权人员随意打开机柜触碰内部设备，柜体框架上预留接地螺柱，安装时需要将柜体与机房接地网可靠连接，接地电阻不大于4Ω，防止设备漏电时出现人员触电风险，同时也能泄放机柜内部积累的静电，避免静电放电损坏网络设备的电子元器件。建模时对所有钣金折弯处的圆角做了还原处理，折弯内圆角为板厚的0.5倍，符合实际钣金加工的工艺要求，不会出现无法加工的直角结构，所有安装孔位的位置都经过实际装配校验，不存在孔位干涉的问题，可直接用于生产下料参考，也可作为机房布局设计时的占位模型，用于模拟机房内机柜排布、线缆走向、设备安装空间校验，帮助设计人员提前排查布局中存在的空间冲突问题，减少现场施工时的返工量。
