工业立式单开门电气控制柜结构设计

　　这款立式电气控制柜主要面向工业车间配电、自动化产线控制、楼宇机电设备管控等场景使用，作为现场电气元件的承载与防护载体，承担着电气回路分配、控制器件安装、线路规整防护、操作安全隔离的核心作用，可适配PLC、继电器、接线端子、开关电源、交换机等多类工业电气元件的安装需求，在工厂自动化改造、新产线搭建、老旧电控系统升级项目中都能作为标准柜体选型参考。

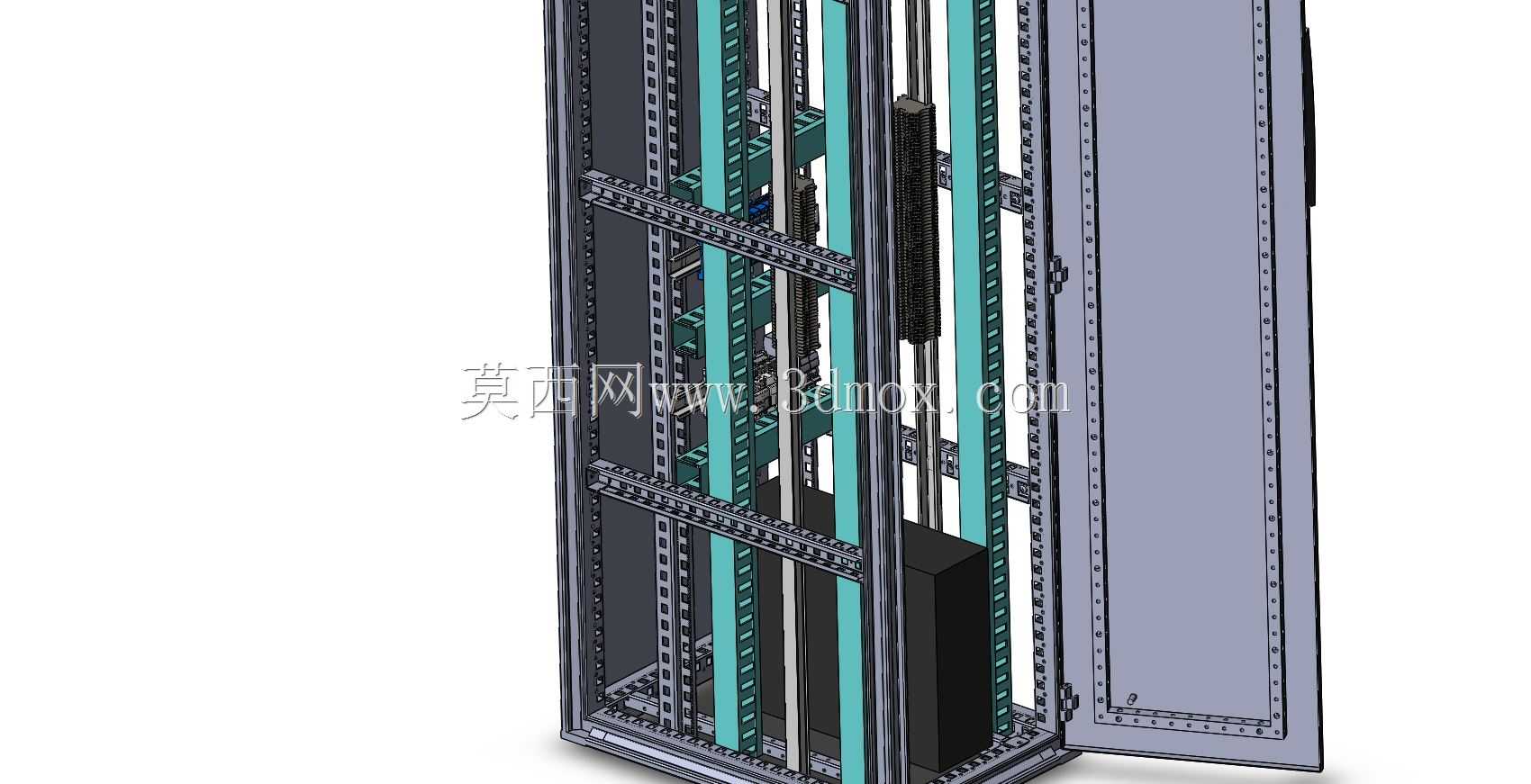

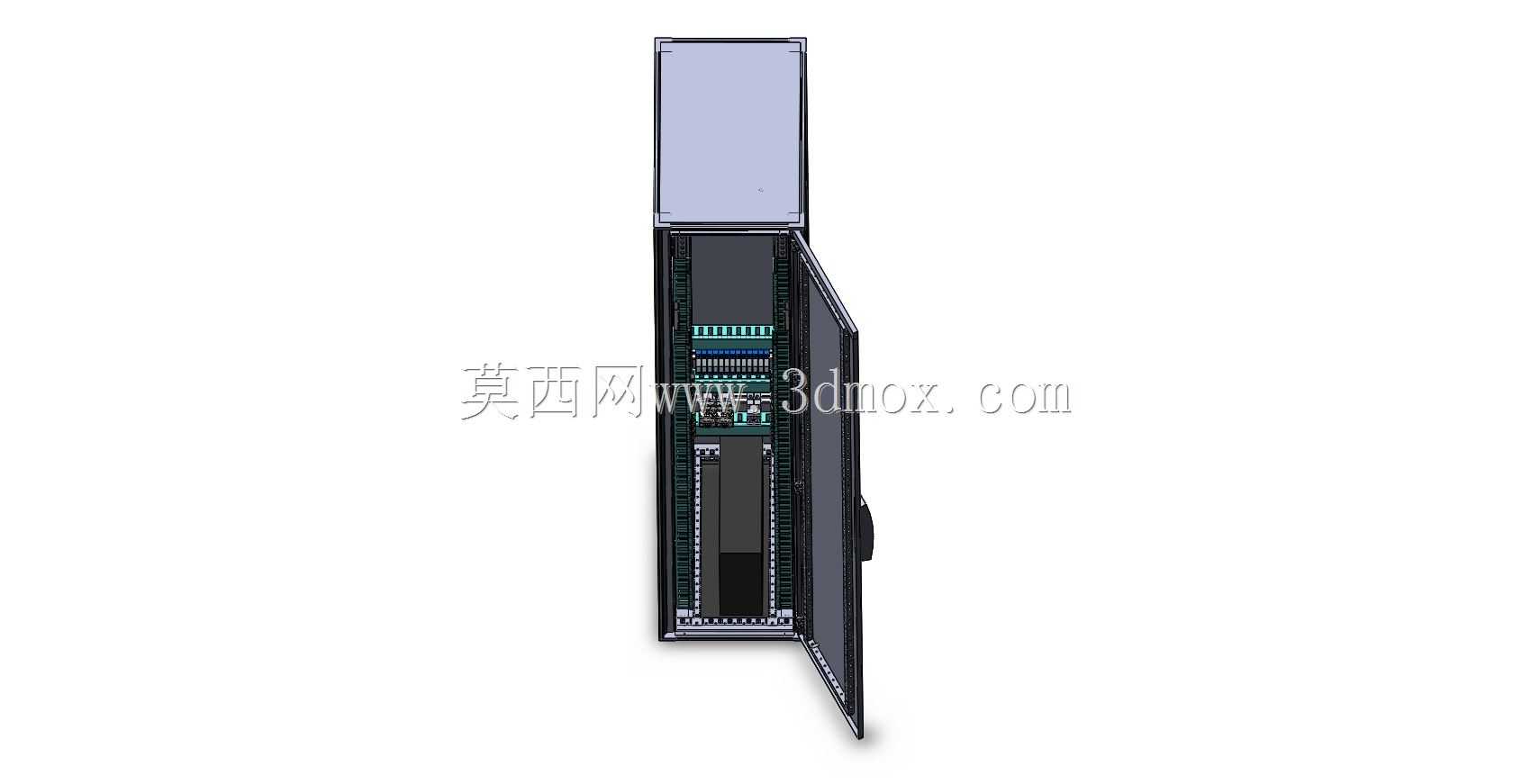

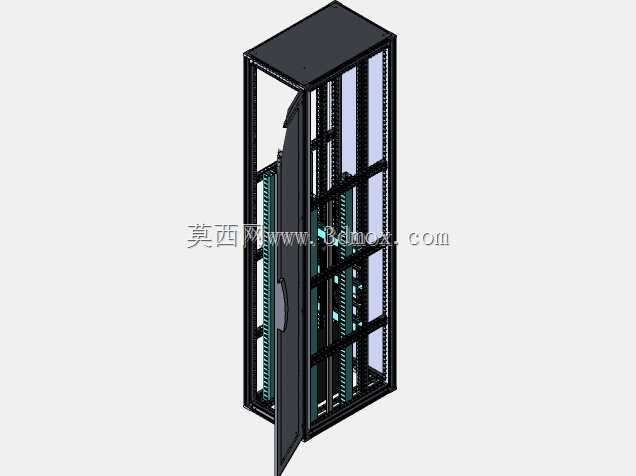

　　从结构设计思路来看，整体采用拼装式钣金框架结构，主框架由冷轧钢板折弯成型的立柱与横梁通过标准紧固件拼接而成，相比焊接框架具备更好的加工精度可控性，运输过程中可拆分打包降低物流磕碰风险，现场组装也无需大型焊接设备，适配不同项目的现场安装条件。柜体前门采用单开门结构，门体侧边加装内嵌式加强筋，避免大尺寸门体长期开关出现形变，门与框架接触位置整圈粘贴发泡密封胶条，关闭后可达到IP54级别的防护能力，能够阻挡车间内的粉尘飞溅、轻度泼水侵入柜体内部，保护电气元件稳定运行。门体上预留的观察窗采用钢化玻璃材质，无需开门即可观察柜内指示灯、显示屏的运行状态，减少不必要的开门操作带来的安全隐患。

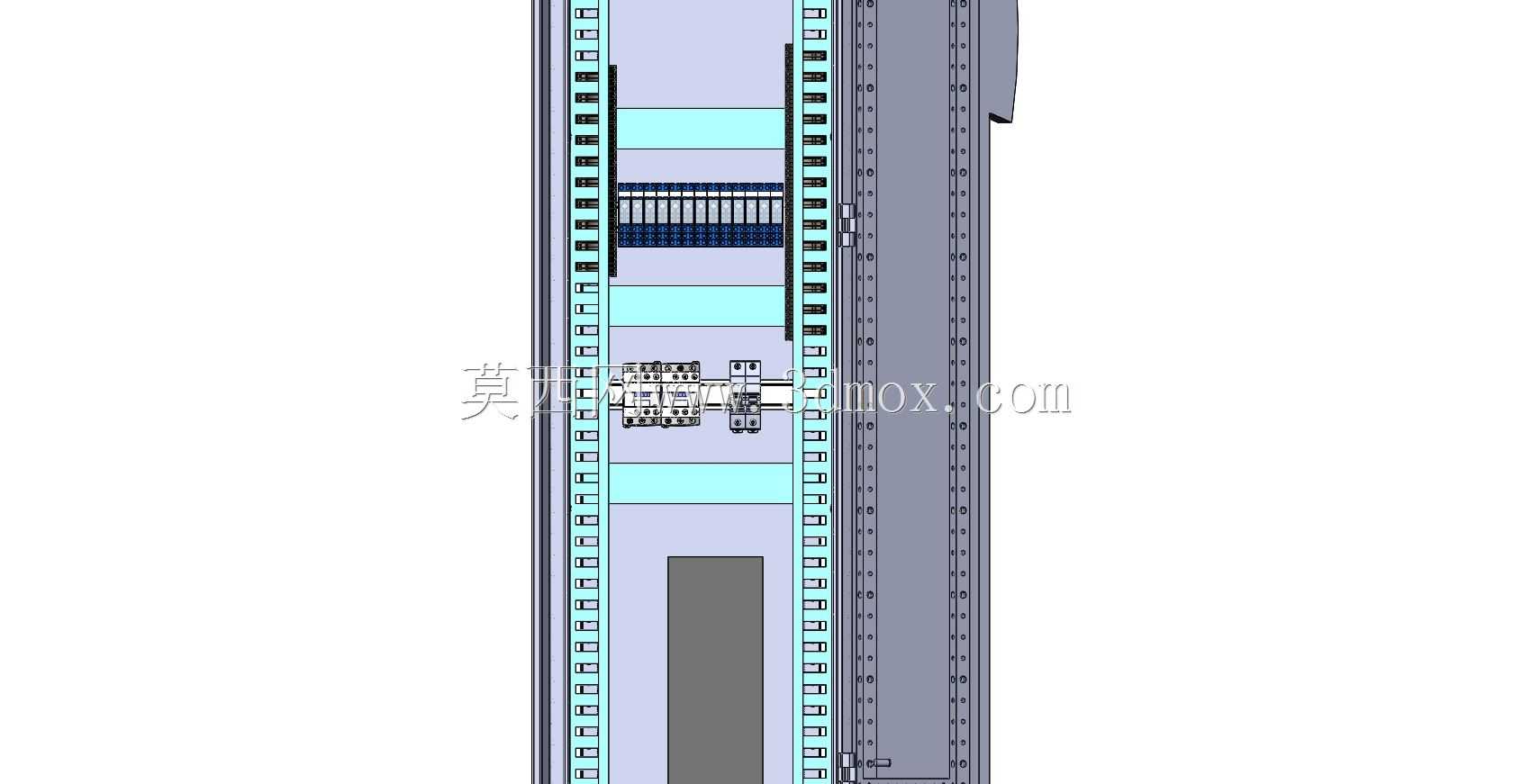

　　柜体内部两侧立柱预留了连续的模数化安装孔位，孔位间距符合通用电气安装的标准模数，可根据实际元件尺寸灵活调整安装梁的高度位置，适配不同尺寸的导轨、安装板固定需求。柜内后侧预留了独立的走线空间，可分别布置强电动力线与弱电信号线，通过线卡、理线架实现分层规整，避免强弱电线路之间的信号干扰，同时也方便后期线路检修与回路改造。柜体顶部预留了风机安装位与进线孔，可根据柜内元件发热量选配散热风机，实现柜内空气对流降温，底部预留了落地安装的固定孔位与电缆进线孔，进线孔配备可拆分的橡胶密封格兰头，电缆穿入后可密封缝隙，同时固定电缆避免拉扯导致接线端子松脱。

　　从安装边界来看，这款柜体为标准19英寸兼容安装宽度，深度可适配常规机房与车间的靠墙安装、并排并柜安装需求，单柜并柜时可通过侧边预留的并柜连接件实现相邻柜体的无缝拼接，拼接后整排柜体的接地回路可通过连接件连通，无需额外跨接接地线。柜体的开门角度可达到130度以上，门体铰链采用可拆卸式结构，现场安装时可根据操作空间选择左开门或右开门方向，无需额外改动柜体结构。柜内安装板采用镀锌钢板材质，具备良好的接地导通性能，元件直接固定在安装板上即可实现可靠接地，减少额外的接地接线工作量。

　　在实际使用场景中，这类柜体可直接落地安装在车间设备旁的地面上，通过底部膨胀螺栓与地面固定，也可搭配底座抬高安装高度，避免地面积水浸泡柜体。柜门配备标准锁具，只有授权运维人员可开门操作，避免无关人员误碰电气元件引发安全事故。柜体表面采用静电喷塑处理，涂层附着力强，可耐受车间内的轻度酸碱腐蚀、油污附着，日常清洁只需用湿抹布擦拭即可，长期使用也不会出现涂层脱落、生锈的问题。对于需要频繁调整回路的项目，这款柜体的模块化结构可快速增减安装梁、调整元件位置，相比定制焊接柜体具备更强的改造适配性，能够覆盖多数工业低压电控场景的使用需求。
