集成减速机构的轮组转向驱动装置

项目分类:通用机械零部件 发布时间:2022-01-04 ID:493116
  • 集成减速机构的轮组转向驱动装置
  • 集成减速机构的轮组转向驱动装置
  • 集成减速机构的轮组转向驱动装置
  • 集成减速机构的轮组转向驱动装置
  • 集成减速机构的轮组转向驱动装置
  • 集成减速机构的轮组转向驱动装置

  这套转向驱动结构的核心设计逻辑,是把转向执行、动力减速、轮组安装三个功能模块做了高度集成,没有采用传统底盘上转向机构与驱动机构分体布置的方案,所有核心传动部件都整合在方形安装底板的上方区域,能直接通过底板上的预留通孔固定在移动设备的底盘框架上,不需要额外设计复杂的转接支架,对于AGV、小型巡检机器人、竞赛类移动机器人这类底盘安装空间紧凑的设备来说,能大幅压缩底盘的竖向与横向占用空间。

  从实际应用场景来看,这类集成式转向驱动单元,最适合用在需要全向移动的小型轮式设备上,区别于传统阿克曼转向需要多连杆配合的结构,这套单元可以独立完成单轮的转向角度调整与动力输出,多套单元配合使用时,就能实现横向平移、原地自旋、斜向行进等特殊移动动作,在仓储分拣AGV、园区巡检机器人、教育类竞赛机器人这类对移动灵活性要求高的设备上适配性很强。

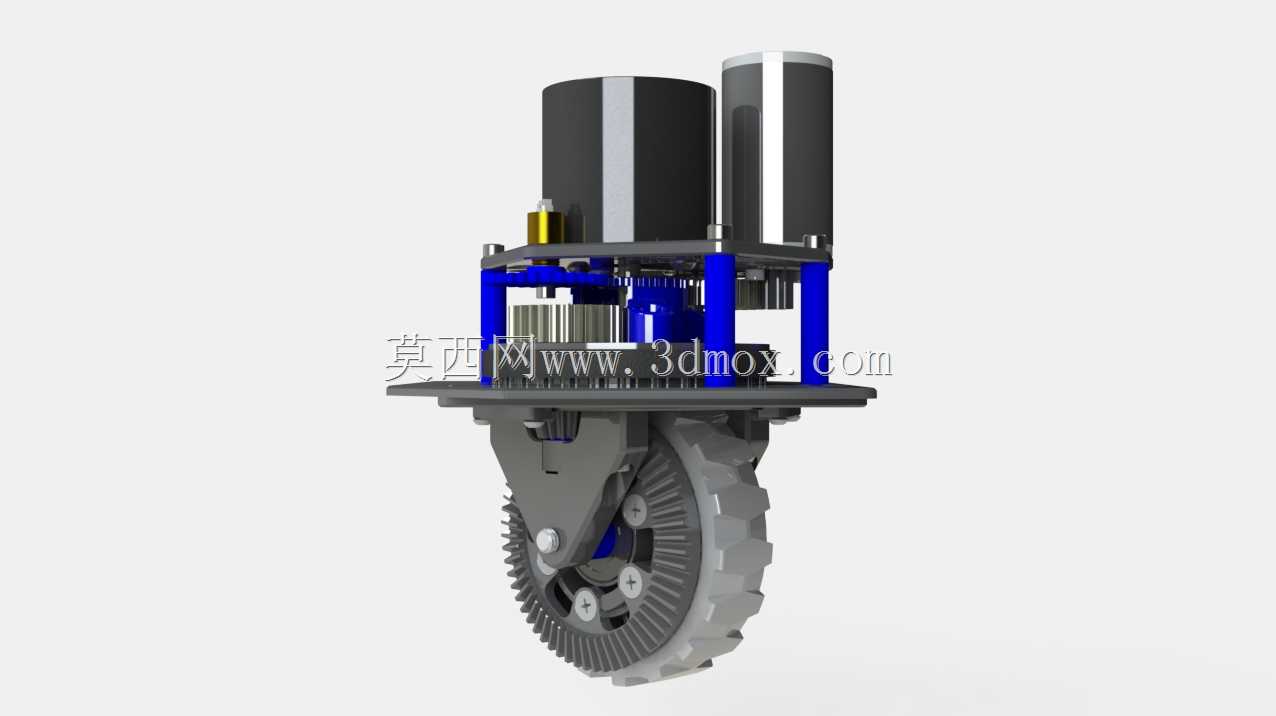

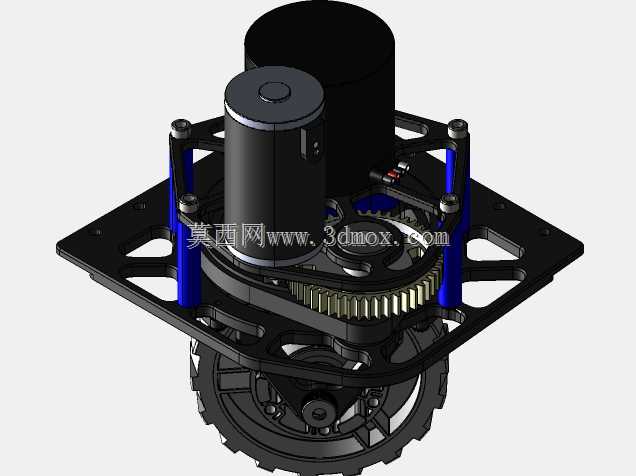

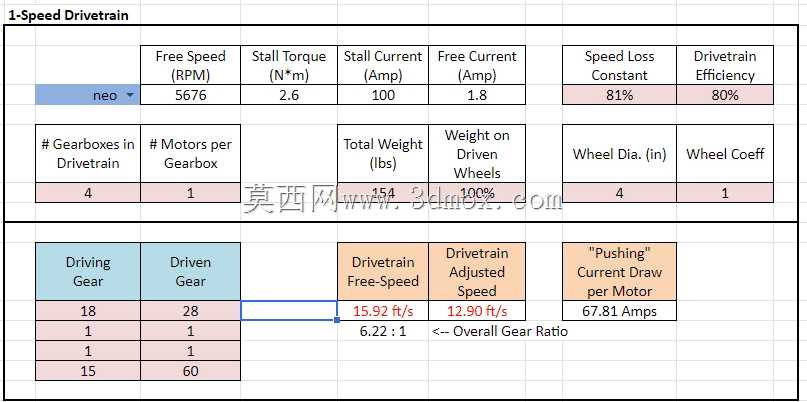

  结构设计上,竖向布置的动力输出轴直接连接下方的大直径传动齿轮,齿轮与减速齿组做了同轴整合,动力从上部的动力输入部件传入后,经过一级直齿减速直接传递到轮组连接位,没有多余的传动链路,能减少传动过程中的动力损耗,同时直齿传动的反向间隙控制难度更低,后期维护时调整齿隙也更方便。支撑结构采用四根对称布置的蓝色立柱作为支撑件,把上部的动力固定座、中部的减速齿组安装板、底部的安装底板串联成一个刚性整体,立柱两端都做了沉头安装位,固定后螺栓头不会突出结构表面,避免和周边的线束、其他部件产生干涉。

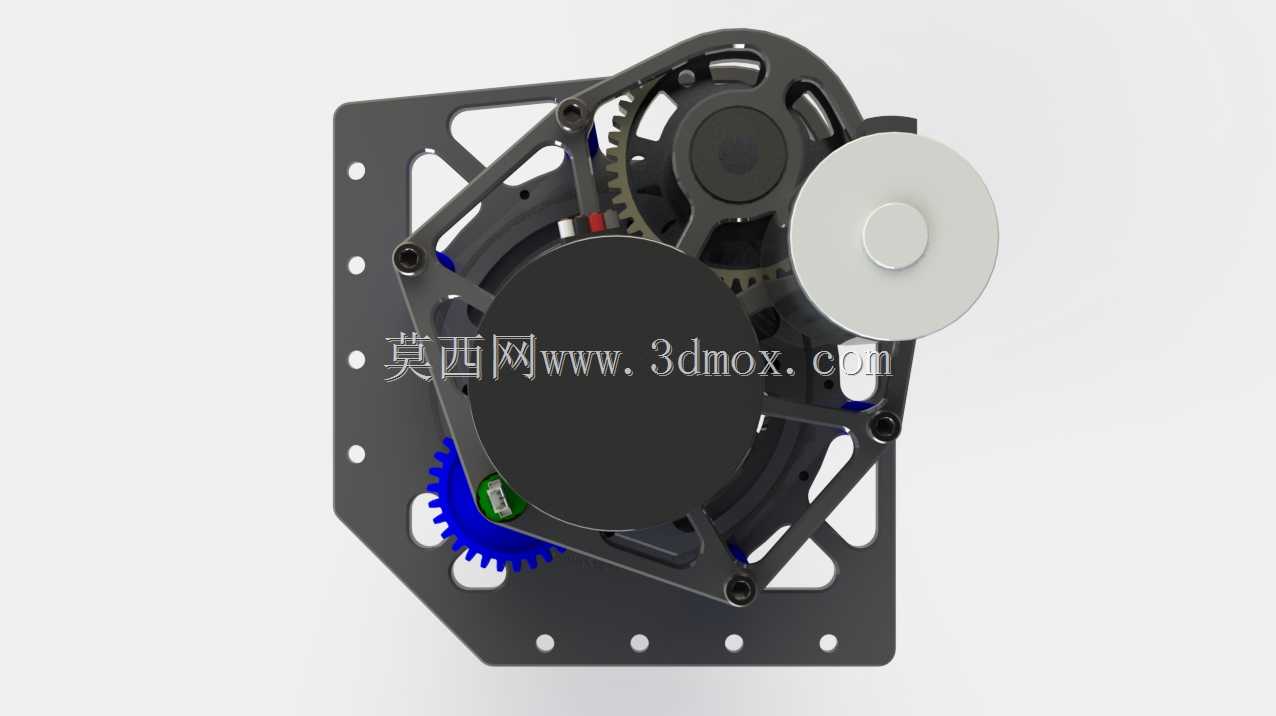

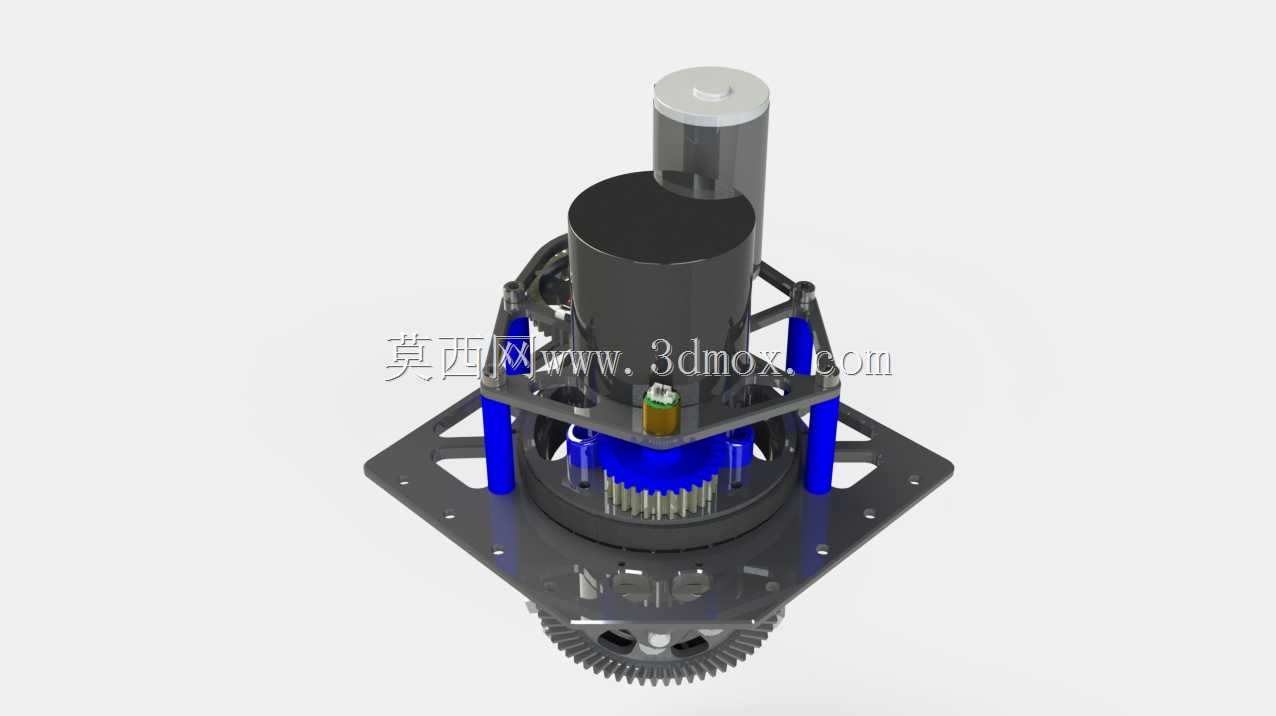

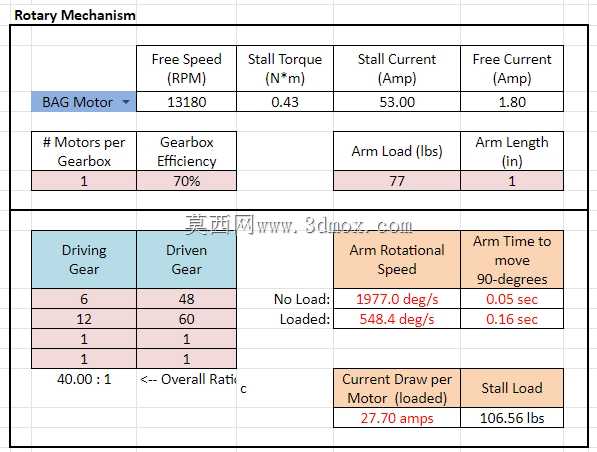

  转向执行部分的动力部件斜向布置在主传动结构的侧方,通过小齿轮与主转向齿圈啮合,带动整个驱动轮组绕中心竖轴转动,这种偏置布置的设计,一方面可以避开主动力输出轴的安装空间,另一方面能把转向动力部件的重心控制在安装底板的轮廓范围内,不会出现结构外探的情况,在多轮组并排布置的底盘上,不会出现相邻轮组的部件干涉问题。安装底板采用方形切角设计,四个角位预留的安装孔位做了等距排布,孔位间距适配市面上主流的铝型材底盘安装标准,不管是采用铝型材搭建的原型测试底盘,还是采用钣金焊接的量产设备底盘,都能直接对位安装,不需要重新打孔调整。

  从安装边界来看,整个结构的最大外轮廓不超过安装底板的方形范围,上部最高的动力部件顶端到底板安装面的高度控制得比较紧凑,轮组安装位位于底板下方,预留的轮径安装空间适配常用的4寸到6寸驱动轮,转向过程中整个上部结构不会随轮组转动,所有固定在结构上的动力线束都不需要做随动的拖链设计,只需要在中心轴位置预留过线孔,就能把动力线、信号线引到底盘内部,能大幅简化线束布置的复杂度,也避免了长期转动过程中线束磨损的问题。

  传动齿组的外部做了半包围的防护结构,能阻挡设备运行过程中带入的灰尘、碎屑进入齿合区域,减少齿轮的磨损速度,防护结构采用快拆式固定,日常维护时不需要完全拆解整个单元,就能直接观察齿合状态、补充润滑脂。整个结构的受力路径设计也比较合理,轮组承受的竖向载荷直接通过中心转轴传递到底部安装底板,不会把载荷作用在传动齿轮上,能避免齿轮长期受径向载荷出现断齿、磨损加剧的问题,转向过程中的扭转力则通过齿圈直接传递到支撑框架,传动过程中整体刚性表现更好,转向动作的响应延迟更低,不会出现转向虚位过大的问题。
