三电机输入准双曲面平行齿轮传动装置

　　这款多输入平行齿轮传动结构，核心采用准双曲面齿轮啮合方案，适配多动力源协同输入的作业场景，常见于小型竞技机器人、紧凑型动力模组、多电机冗余驱动的移动设备中。区别于常规单输入齿轮箱，该结构预留三个对称分布的电机安装位，可同时搭载三台同规格直流驱动电机，通过内部齿轮组的动力耦合，将三路输入扭矩汇总至单一输出轴，既可以在有限安装空间内提升整体输出扭矩上限，也能实现单电机故障下的冗余动力输出，避免设备因单动力源失效直接停转。

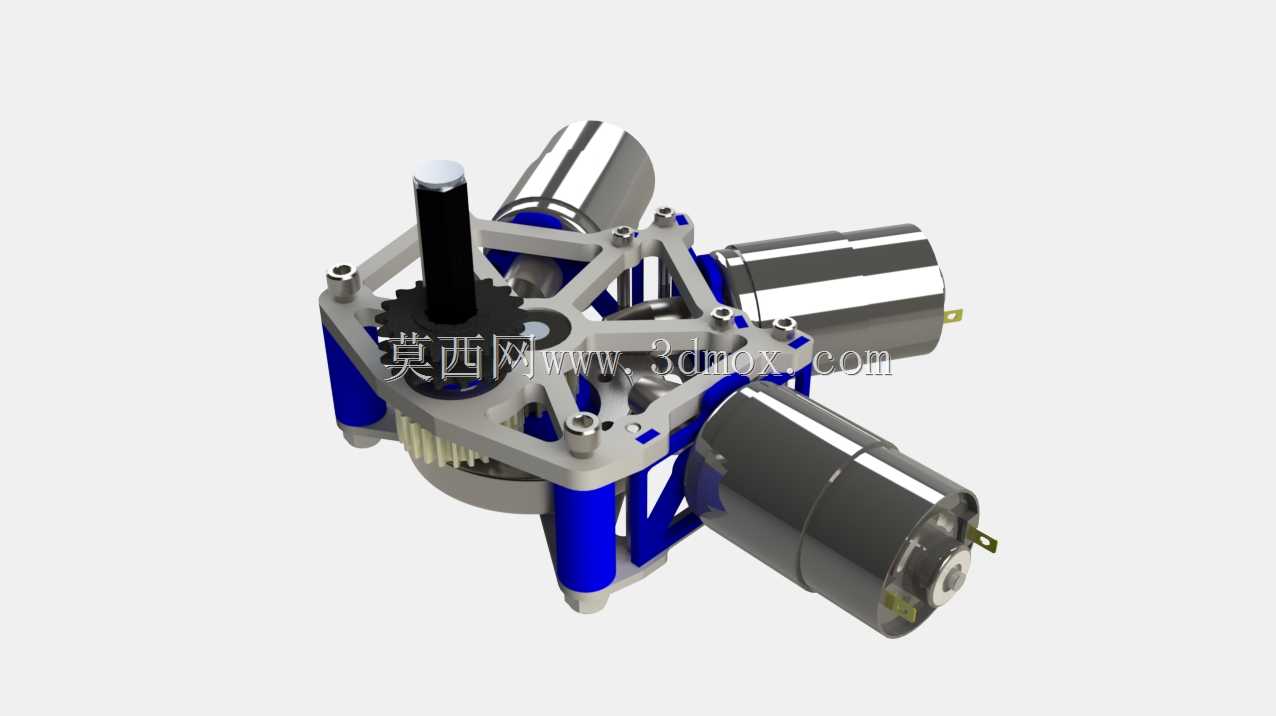

　　从结构设计逻辑来看，整体框架采用镂空式桁架支撑结构，支撑筋条沿齿轮啮合受力方向布置，在保证整体结构刚性的前提下尽可能削减非受力区域的材料冗余，适配对自重有严格限制的应用场景。三个电机安装座呈120度圆周对称分布，安装面预留对应电机的定位止口与螺丝过孔，可直接适配标准外径的小型直流电机，无需额外设计转接法兰。内部准双曲面齿轮组的啮合参数经过匹配调校，相比常规直齿平行齿轮，啮合重合度更高，传动过程中齿面接触应力分布更均匀，高速运转下的冲击噪音更低，同时可实现输入轴与输出轴的平行偏置布局，让三个电机的布置不会与输出轴产生空间干涉，整体径向尺寸控制在紧凑范围内。

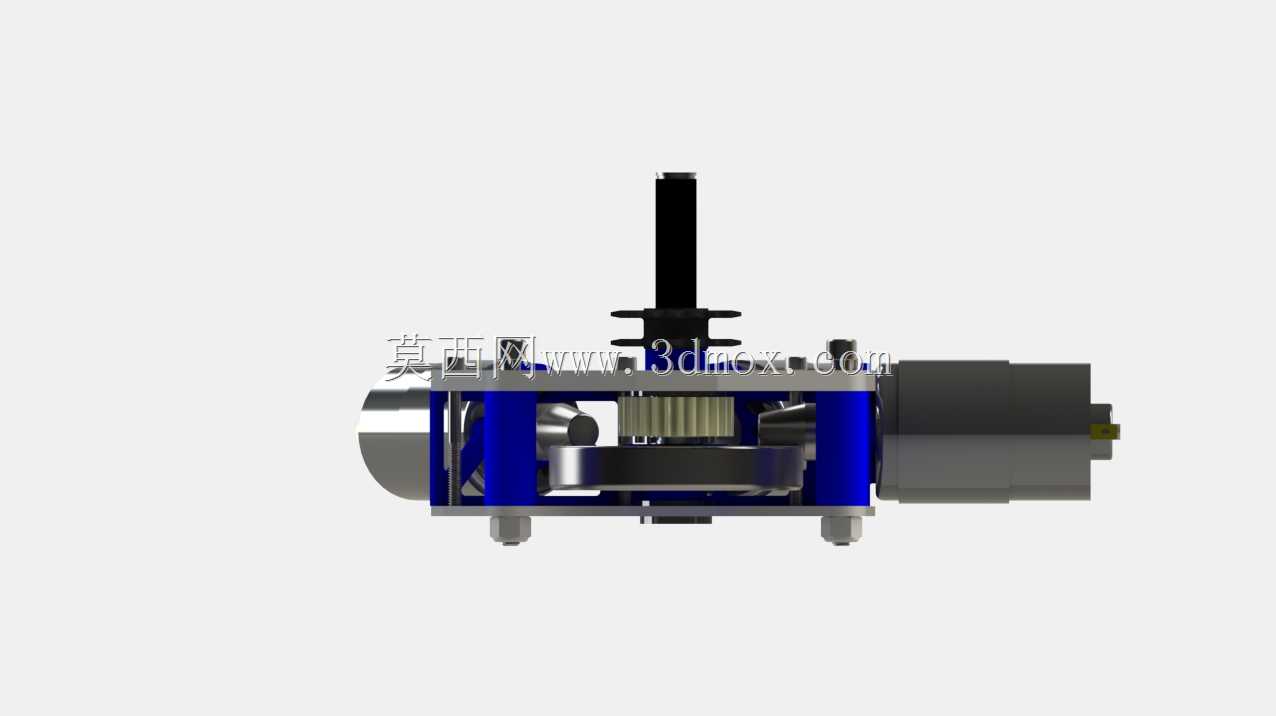

　　输出端采用直齿圆柱齿轮作为最终动力输出接口，齿形参数适配常规模数的传动啮合需求，输出轴采用带扁位的圆柱轴结构，可直接套接外部传动轮、执行机构，无需额外加工键槽即可传递额定扭矩，降低配套零件的加工复杂度。箱体的支撑立柱采用等距分布的蓝色衬套结构，既作为上下安装板的定位支撑，也可缓冲齿轮啮合过程中产生的振动，避免振动直接传递至外部安装基面。

　　安装边界方面，三个电机的接线端统一朝向外侧预留走线空间，不会与周边安装结构产生线缆干涉，箱体底部预留对应安装孔位，可直接通过螺栓固定在设备的安装基板上，输出轴的伸出长度经过匹配设计，既保证足够的配合长度传递扭矩，也不会因轴伸过长导致运行过程中出现轴端挠曲变形。在实际选型应用中，该结构可根据负载需求调整搭载电机的数量，低负载场景下可仅安装单台电机降低成本，高负载场景下满装三台电机提升动力储备，内部齿轮的润滑空间采用半开放结构，可填充润滑脂实现长期免维护运行，无需额外设计复杂的密封油路结构，适配小型轻量化设备的维护需求。

　　从传动特性来看，准双曲面齿轮的啮合特性让该结构的传动效率保持在较高水平，相比蜗轮蜗杆结构的动力损耗更低，同时具备一定的反向自锁特性，可避免输出端受外力负载时出现反向拖动电机的情况，适配需要保持位置锁定的作业场景。齿轮组的支撑轴承直接嵌装在箱体安装板的定位孔中，装配时可通过压装方式直接完成轴承定位，装配工序简单，适合小批量定制化设备的快速组装调试。整体结构的受力路径经过优化，电机输出的扭矩通过各自的输入齿轮传递至中间准双曲面齿轮组，最终汇总至输出轴，每一级齿轮的受力都通过相邻的支撑筋条传递至整体框架，不会出现局部应力集中导致的结构变形，长期满负载运行下的结构稳定性更有保障。
