NEO滚珠变速传动机构三维结构

　　这款滚珠变速传动结构，核心面向小型移动机器人、竞赛类机器人的动力传输场景，在紧凑安装空间内实现多档位动力切换，解决小型动力单元扭矩与转速匹配的痛点。从实际应用场景来看，这类变速结构常搭载在小型轮式机器人、模块化移动平台上，适配直流驱动电机的动力输出特性，在机器人需要爬坡、越障时切换大传动比档位提升输出扭矩，在平整路面高速行进时切换小传动比档位提升行进速度，相比固定减速比的传动结构，能让动力单元始终工作在高效区间，降低空载损耗与大负载下的电机堵转风险。

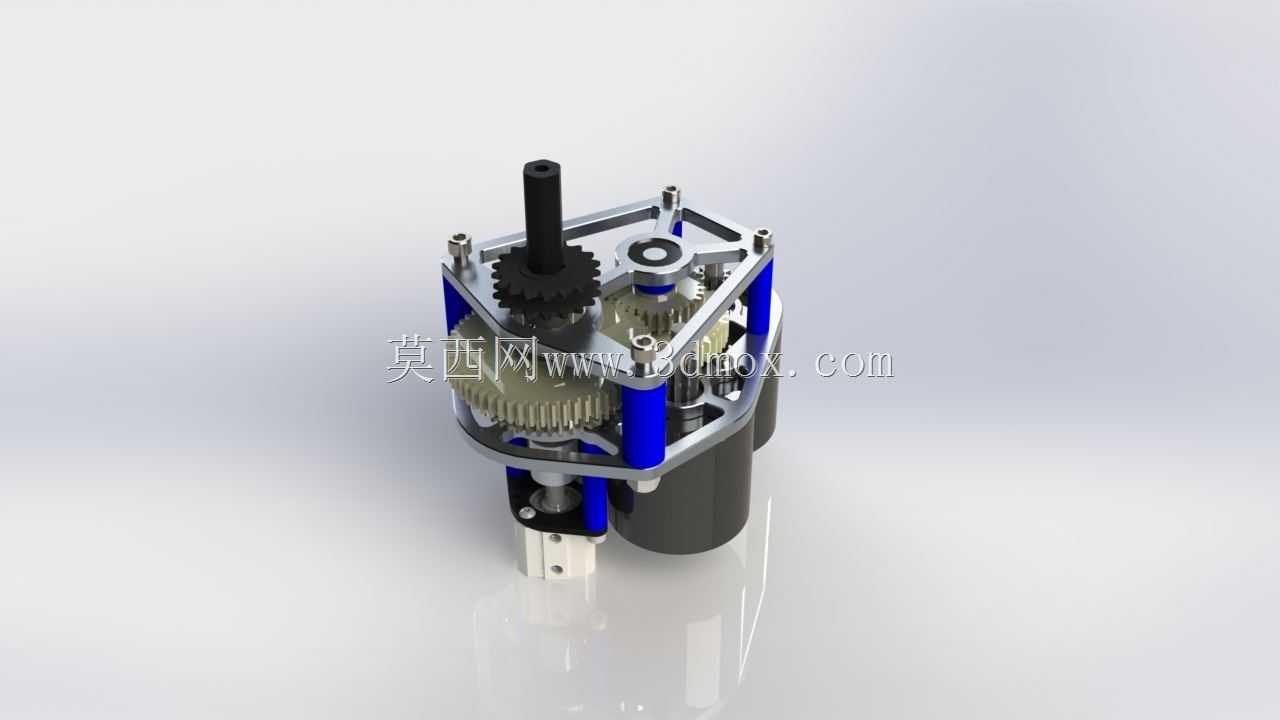

　　从功能特性上看，该结构采用滚珠作为换挡接合的核心传力元件，相比传统同步器式换挡结构，整体体积更小，换挡行程更短，不需要额外的复杂拨叉锁定结构，依靠滚珠的径向位移实现不同传动比齿轮副的动力接合，换挡过程的冲击更小，适合小型设备频繁切换档位的使用需求。整套传动结构集成了输入轴、中间传动齿轮组、输出轴、换挡保持架、支撑立柱与安装基座，所有传动齿轮均采用直齿圆柱齿轮设计，加工难度低，传动效率高，轴向安装尺寸紧凑，不需要额外预留斜齿轮的轴向力承载空间，适配小型设备的安装空间限制。

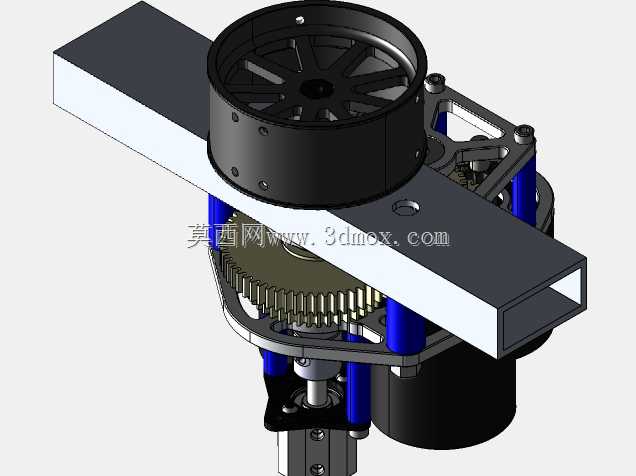

　　设计思路上，结构采用框架式支撑布局，四根蓝色支撑立柱连接上下安装板，将传动齿轮组、换挡机构完全容纳在框架内部，既保证了整体结构的刚性，又能在轻量化的前提下避免传动部件受外力磕碰损坏。输入轴直接对接驱动电机的输出轴，通过轴承定位在上安装板位置，动力经输入轴齿轮传递到中间轴的不同档位齿轮，再通过滚珠接合机构将动力传递到输出轴，输出轴下端设置标准连接接口，可直接对接行走轮、传动轮等负载部件。换挡机构的保持架采用镂空设计，既减轻了整体重量，又能在换挡动作时给滚珠提供稳定的导向槽，保证滚珠在档位切换时能顺畅卡入对应齿轮的接合槽，不会出现脱档、卡滞的问题。

　　从安装边界来看，整套结构的外轮廓为近似方形布局，安装孔位统一设置在上下安装板的边角位置，可直接通过螺栓固定在机器人的底盘安装位上，不需要额外设计转接安装板。输入轴的伸出长度与直径适配常用的小型直流电机输出轴尺寸，输出轴的连接接口采用标准的D型轴设计，与负载轮的连接不需要额外加工键槽，装配难度低。结构内部的所有齿轮啮合间隙均通过安装板上的轴承座定位精度保证，装配时不需要反复调整齿轮啮合间隙，只要按照定位台阶将轴承压入对应位置即可保证传动顺畅。

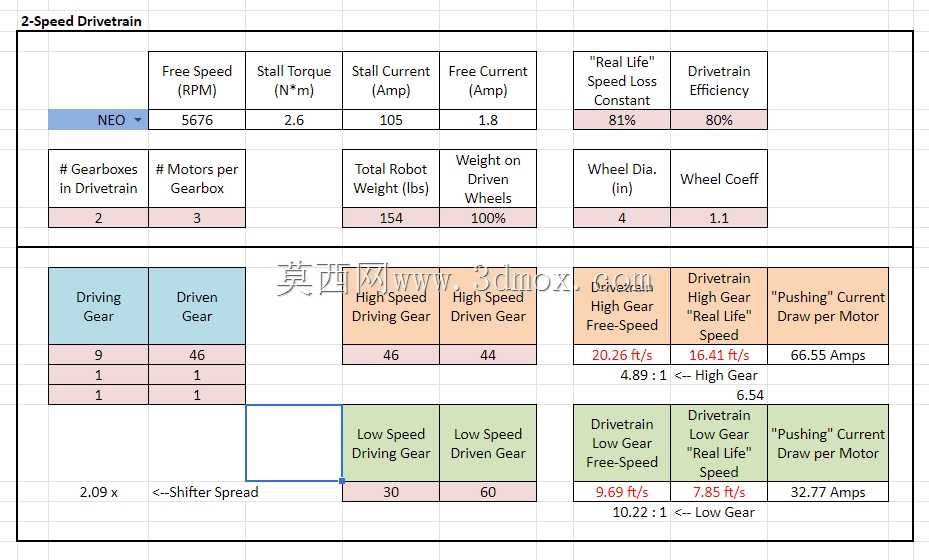

　　在实际使用中，这套变速结构的润滑可采用脂润滑方式，因为整体转速不高，不需要设计复杂的油池润滑结构，在装配时在齿轮啮合面、滚珠导向槽位置涂抹适量润滑脂即可满足长期使用需求。结构的支撑立柱采用等长设计，上下安装板的平行度通过立柱的加工精度保证，不会出现安装板倾斜导致的齿轮偏磨问题。换挡动作的驱动可搭配小型舵机或者电磁推杆，直接连接到换挡保持架的驱动位置，不需要额外设计复杂的换挡传动连杆，进一步压缩了整体安装空间。相比传统的行星齿轮变速结构，这款滚珠变速结构的档位切换更直接，传动比的选择更灵活，可根据实际使用需求更换不同齿数的档位齿轮，调整不同档位的传动比参数，适配不同负载、不同速度要求的移动平台使用。在结构强度方面，所有传动齿轮均采用硬质铝合金或者工程塑料加工即可满足使用需求，因为小型机器人的整体负载不大，不需要采用钢材加工齿轮，能进一步降低整体重量，提升移动平台的有效负载能力。
