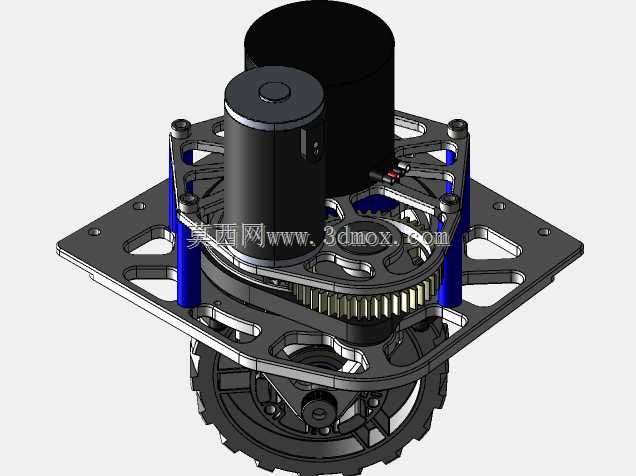

这套集成式转向减速机构,最初是为轮式移动机器人、小型AGV以及竞技类移动载具开发的行走转向核心部件,在实际应用场景中,它直接承担单轮的动力输出与转向角度调节功能,区别于传统差速转向的结构,这套机构可以让单个轮组实现独立的360度转向动作,配合多轮组布局时,能够完成原地旋转、横向平移、斜向行进等特殊行走动作,在仓储物流AGV、服务机器人底盘、竞赛类移动机器人平台上都有很高的适配价值。从结构功能上看,它将转向驱动、减速传动、轮组安装三个核心模块做了高度集成,上层布置的两个动力单元分别负责行走动力输出与转向动作驱动,转向动力通过小模数齿轮组传递到下层回转支承结构,带动整个轮架绕垂直安装轴转动,行走动力则通过中空的回转轴路传递到轮端,
避免了转向过程中管线缠绕的问题,两套传动链互不干涉,在紧凑的空间内实现了动力的分层传递。设计思路上优先考虑了安装空间的利用率,整体采用法兰式安装基准,上层安装板做了大面积镂空减重处理,既保留了足够的结构刚性来承受轮组传递的冲击载荷,又尽可能降低了机构自身重量,安装板上预留的四个固定孔位采用标准化孔距设计,可以直接适配市面上多数通用铝型材底盘的安装规格,不需要额外做转接板加工。传动部分的齿轮组采用直齿圆柱齿轮啮合布局,加工装配难度低,传动效率稳定,转向侧的减速比经过匹配调校,既保证转向动作有足够的输出扭矩克服轮组与地面的摩擦阻力,又能让转向响应速度满足移动载具的动态行进要求,不会出现转向滞后或者动作过冲的问题。安装边界方面,
整套机构的垂直安装基准面为上层方形安装板的下表面,所有传动部件、动力单元都布置在安装板下方,不会占用底盘上方的设备安装空间,轮组的回转半径完全控制在安装板的外轮廓范围内,多轮组并排布置时不会出现相邻轮组的运动干涉,安装时只需要保证安装板平面的平面度公差在合理范围内,就能保证齿轮啮合间隙处于设计值区间,避免出现卡滞或者异常磨损。在实际选型适配时,这套机构可以直接替换传统的舵机转向轮组结构,相比舵机直驱的转向结构,它的输出扭矩更大,能够承载更高的整机重量,齿轮传动的刚性也更好,在重载启动、急停急转的工况下不会出现舵机扫齿的失效问题,同时中空的走线结构可以把轮端的传感器线束、动力线束从机构中心引出,配合滑环使用就能实现无限角度连续转向,
不需要预留转向角度余量,在路径规划时不需要考虑轮组的转向限位问题,大幅提升了移动底盘的运动灵活性。结构细节上,支撑立柱采用等距布置的光轴加固定座结构,既作为上下层结构的连接支撑,又为回转部分提供了辅助定位基准,保证回转轴的同轴度公差,轮架部分同样做了镂空处理,在保证轮轴安装刚性的前提下降低了回转部分的转动惯量,让转向动作的启停更加平顺,减少动力单元的负载冲击。
