FRC竞赛用双NEO动力翻转齿轮箱结构

　　该款齿轮箱是面向FRC机器人竞赛场景开发的动力翻转执行组件，核心作用是在机器人作业过程中，完成执行端的动力传递与姿态翻转动作，适配竞赛场景下快速响应、高负载输出的作业需求。从实际应用场景来看，这类齿轮箱主要搭载在竞赛机器人的前端执行机构位置，负责将双路电机的输出动力耦合后，传递至末端执行轮组或作业机构，同时可在行进或作业过程中完成机构的角度翻转，实现越障、机构收放、作业姿态切换等功能，适配竞赛中复杂场地的快速机动需求。

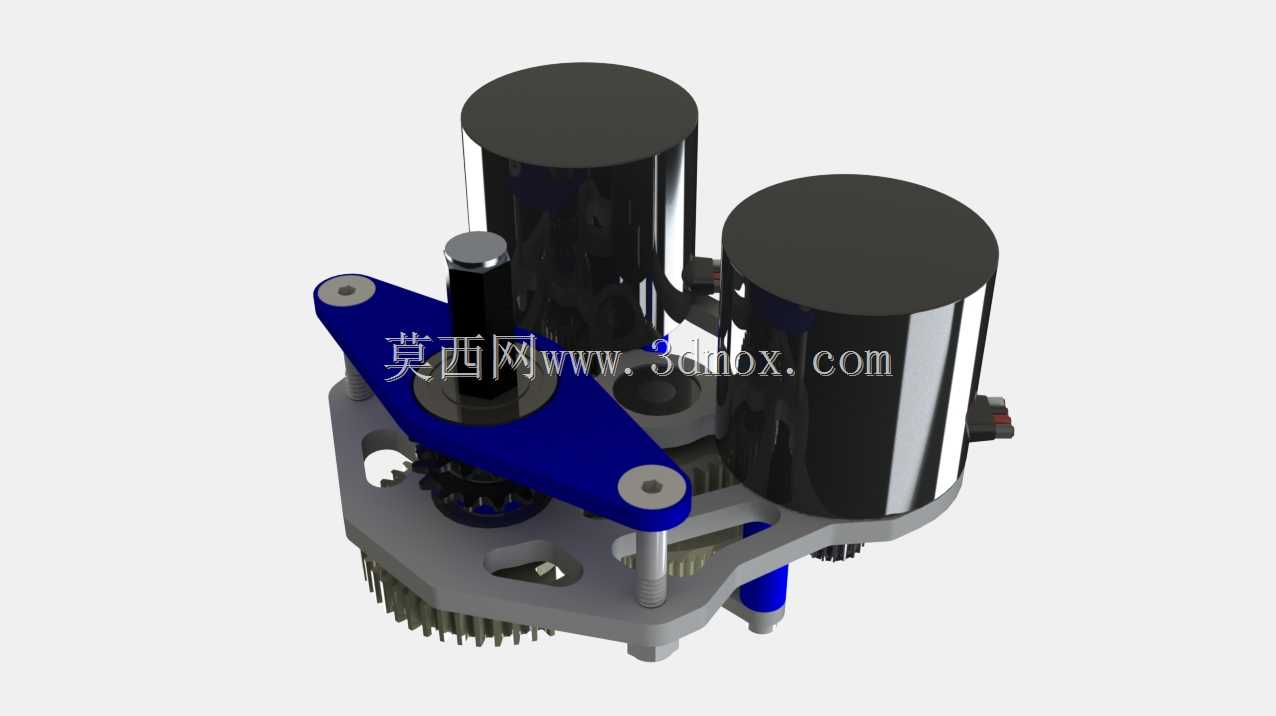

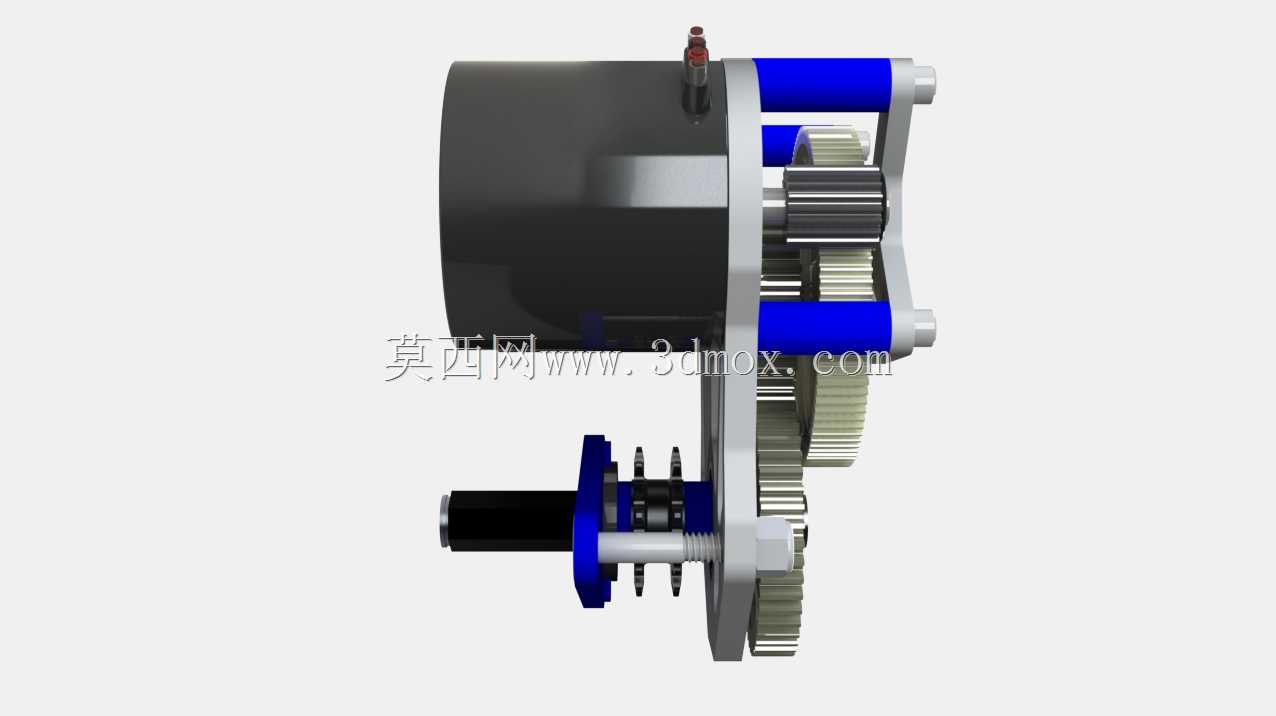

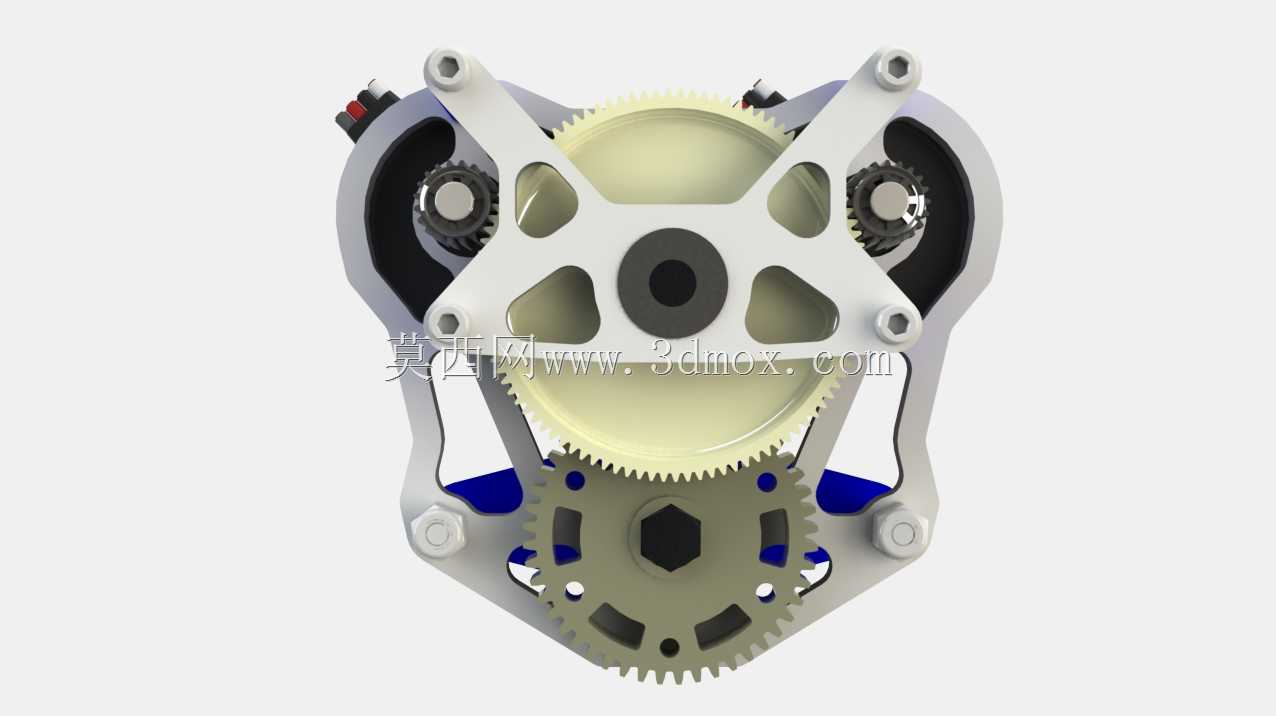

　　从功能特性上看，该结构采用双NEO电机并行输入的布局，相比单电机驱动方案，可在同等安装空间内提供更大的输出扭矩，同时双电机冗余设计也能在单路动力出现异常时保留基础动力输出，提升竞赛场景下的设备可靠性。齿轮组采用多级平行轴传动布局，输入级直接匹配电机输出轴的小模数齿轮，中间级通过双联齿轮完成转速匹配与扭矩放大，输出端集成翻转支撑结构，可在传递旋转动力的同时，绕固定转轴完成整体机构的角度翻转，实现动力传递与姿态调整的功能集成，无需额外设置独立的翻转驱动组件，有效压缩整体机构的占用空间。

　　设计思路上，该结构优先考虑竞赛场景下的重量控制与安装便捷性，整体壳体采用轻量化镂空设计，在保证齿轮啮合位置支撑刚度的前提下，去除非承载区域的多余材料，整体重量控制在较低水平，符合竞赛机器人的重量配额要求。支撑结构采用蓝色高强度板材作为主承载臂，轴承安装位设置嵌入式衬套，减少齿轮轴运转过程中的径向窜动，保证齿轮啮合精度，降低高速运转下的传动噪音与磨损。电机安装位采用定位止口设计，装配时可直接将电机卡入止口后完成固定，无需反复调整同轴度，大幅提升赛场应急维修、部件更换的效率。

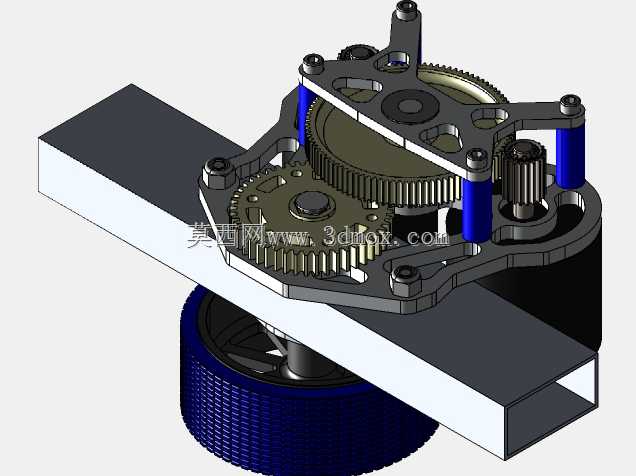

　　从安装边界来看，该齿轮箱的主体安装基面为底部的六边形承载板，板上预留多组标准安装孔位，可直接适配FRC机器人常用的铝型材搭建框架，安装孔位间距符合竞赛机器人的通用搭建标准，无需额外加工转接板即可完成固定。双电机采用对称式布局，电机轴线与输出轴轴线平行布置，整体外轮廓无突出的尖锐结构，翻转过程中不会与周边的框架、线路产生运动干涉，翻转角度范围可根据实际作业需求通过限位结构调整，默认状态下可满足0至90度的姿态翻转需求。齿轮啮合侧预留有润滑脂加注间隙，日常维护时无需完全拆解壳体即可完成润滑保养，适配竞赛场景下高频次使用、快速维护的使用特点。

　　实际使用过程中，该齿轮箱的动力输出端可直接适配标准竞赛轮组，也可连接夹持、抬升等不同类型的末端执行机构，传动路径经过优化，齿轮啮合间隙控制在合理范围内，正反转切换时的回程间隙小，可满足机器人快速启停、精准姿态调整的控制需求。所有外露的传动部件均设置有防护结构，避免竞赛过程中场地内的碎屑、线缆卷入齿轮组造成卡滞，提升机构在复杂场地环境下的适应能力。
