建筑工程用多用途TLB铲斗结构设计

　　做工程机械结构设计快十二年，经手的铲斗类部件少说也有四十多套，这次的TLB铲斗是针对建筑施工场景做的多用途适配款，和常规矿用铲斗的设计逻辑有不小区别。先从实际工况说，建筑场景里的作业物料杂得很，不像矿山里单一的硬岩或者原煤，工地上今天要挖松散的回填土，明天要铲带碎石的建筑垃圾，偶尔还要转运搅拌好的湿砂浆，甚至临时用来平整场地、推拢散料，要是用常规的窄刃矿斗，粘湿物料容易挂壁，铲装碎石的时候刃口磨损快，干平整作业的时候底面贴合度差，根本没法兼顾多类作业需求。

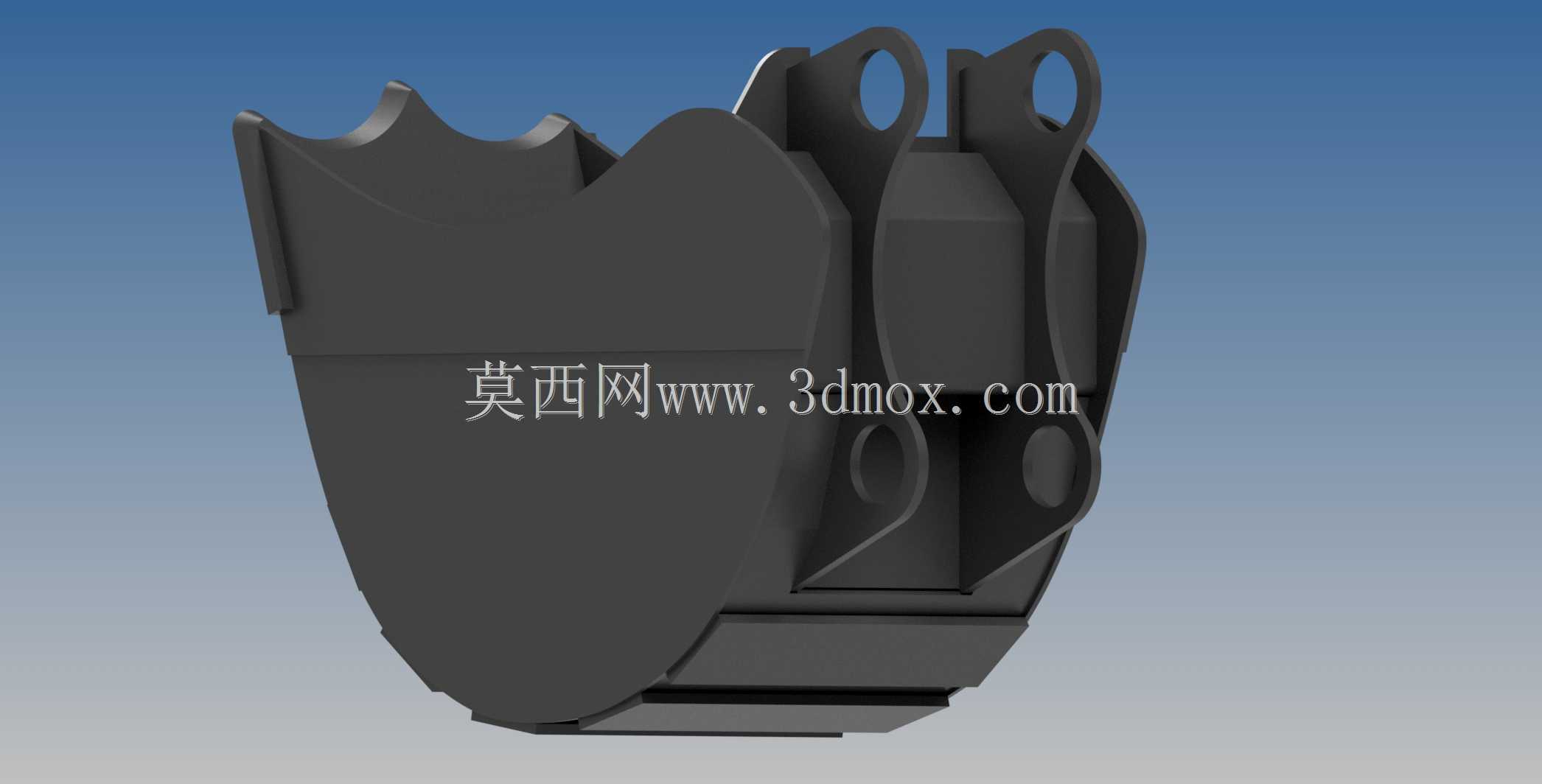

　　设计初期先卡安装边界，这类铲斗是适配中小型挖掘装载设备的，和动臂连接的两个铰接耳板孔距做了标准化适配，上铰接点中心距斗唇前沿的水平距离控制在常用机型的作业半径匹配区间内，不会出现装上去之后收斗角不足、撒料的问题；两个耳板的同轴度公差控制在0.1mm以内，避免铰接销装上去之后偏磨，用不了几百小时就旷量。斗体的整体宽度是针对建筑施工常见的沟槽开挖宽度做的，比常规同吨位矿用斗宽出12%左右，挖建筑基础沟槽的时候不用反复修边，一次成型的沟槽侧壁平整度够，后续浇筑混凝土的时候省不少人工。

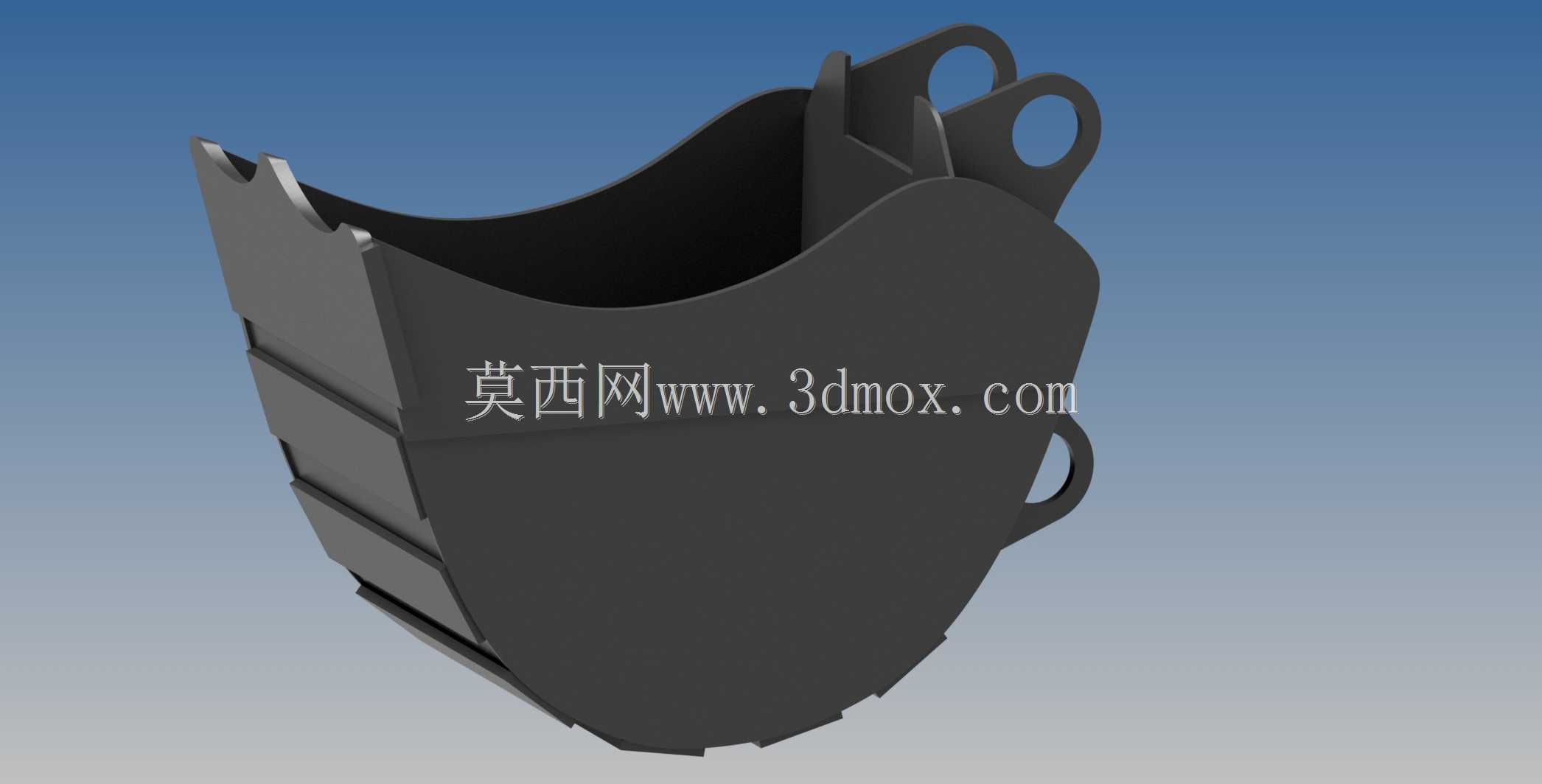

　　外形上没有做夸张的弧形深腔，而是用了分段式的斗壁曲线，靠近斗唇的下段做了15度的外倾角度，铲入料堆的时候阻力更小，不需要太大的挖掘力就能扎进料层，尤其是铲装压实的回填土的时候，不会出现斗体弹回、扎不进去的情况；中段斗壁做了圆弧过渡，收斗的时候物料能顺着弧面滑进斗腔，不会在斗壁和斗底的夹角处积料，之前做过的直角过渡斗，铲湿砂浆的时候能积小半斗粘在夹角里，倒都倒不干净，每次收工都得人工清，这个弧面过渡的结构试装的时候测过，粘料残留比直角款少70%以上。斗底做了三层加厚的耐磨板衬层，不是整板堆焊，而是在磨损最严重的斗底前沿、两侧滑轨位置做了分段镶块，坏了哪块换哪块，不用整个斗底拆下来补焊，工地维修的时候不用上大型机加工设备，现场用普通焊机就能换衬板，省维修时间。

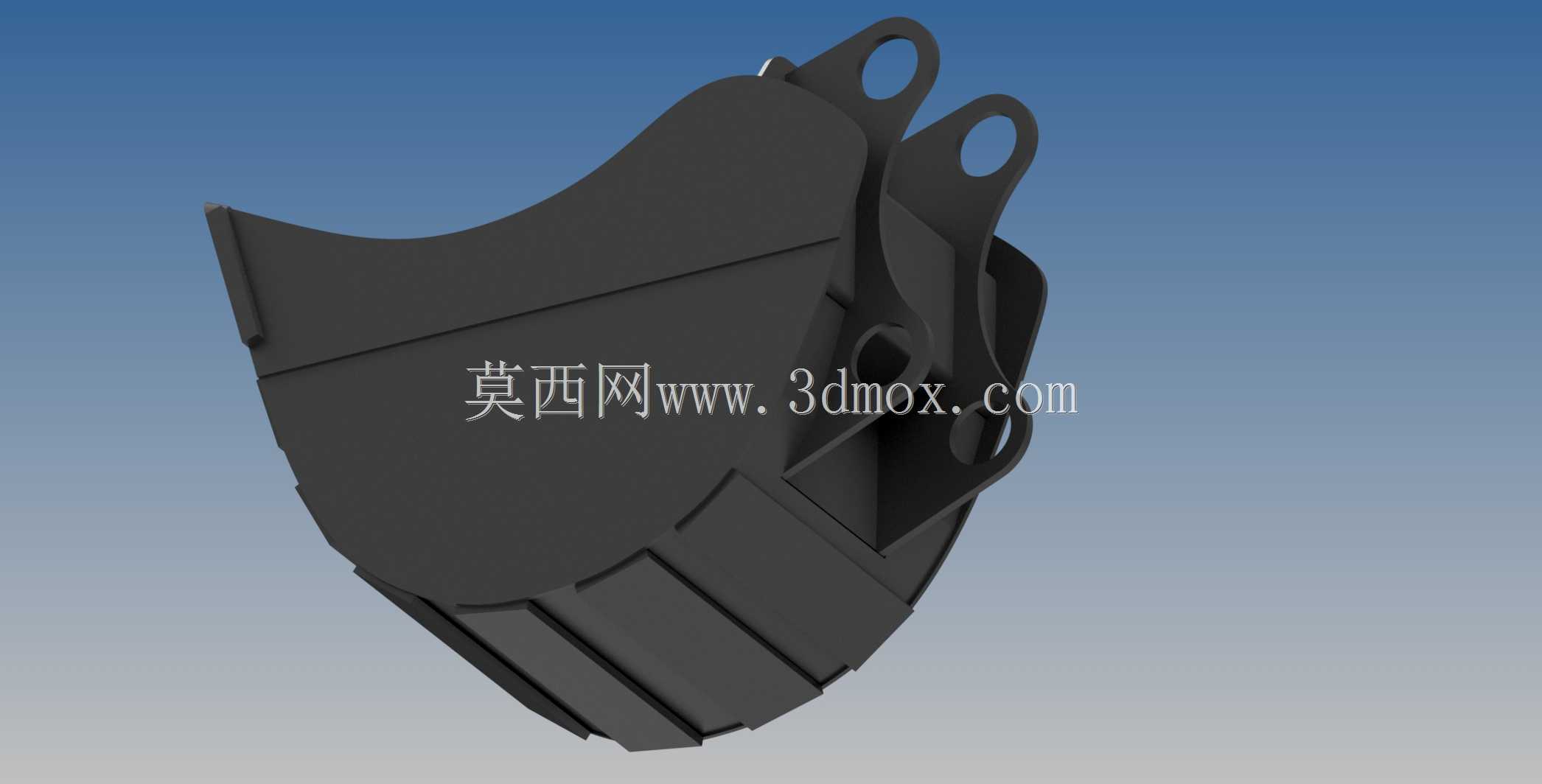

　　侧面的加强筋没有用通长的整筋，而是在铰接耳板受力点、斗侧刃受力点做了分散式的三角筋板，既保证了侧向受扭的时候的强度，比如铲料的时候遇到埋在土里的石块，别劲的时候不会把侧板扯变形，又不会因为整筋太重增加斗体自重，毕竟建筑施工很多时候是在临时回填的场地作业，地面承载力差，斗体太重的话整机容易陷车，这个斗的自重比同容量的矿用斗轻18%左右，同等挖掘力下能多装10%左右的物料，作业效率提上来的同时还不费油。斗唇部分没有用整体式的斗齿，而是做了可换的齿座，配了两种斗齿，一种是尖齿用来挖硬土、碎石，一种是平齿用来平整场地、铲散料，工地里换齿不用拆整个斗唇，拔下销子就能换，十分钟就能搞定，不用专门跑维修车间。

　　另外考虑到建筑工地上经常要临时吊装一些小构件，比如模板、钢筋网片，在斗背的位置预留了两个吊装孔，做了加厚的衬套，额定吊重是同吨位机型额定起重量的80%，不会因为临时吊点没做加强，吊东西的时候把斗体拉裂，之前见过不少工地直接在普通铲斗上焊吊耳，焊不好吊东西的时候掉下来出安全事故，这个预留的吊点是和斗体主结构焊在一起的，探伤过没有焊接缺陷，能满足临时吊装的需求，不用额外改装。斗体的铰接部位都做了防尘密封圈的安装槽，工地里灰尘大，要是没有防尘圈，泥沙进了铰接销套，几千小时销子就磨废了，留的密封槽适配常用的丁腈橡胶防尘圈，换销子的时候顺便就能换密封，保养很方便。

　　实际试作业的时候，在房建项目的回填土作业里，一斗能装0.4方左右的松散土，收斗的时候没有撒料，倒料的时候因为斗壁弧面顺滑，湿土也能一次倒干净，不用晃斗；铲建筑垃圾的时候，侧刃的加强结构能扛住混凝土块的冲击，不会磕一下就凹个坑；平整场地的时候换上平齿，斗底和地面的贴合间隙控制在5mm以内，推过去的地面平整度误差不超2cm，不用人工再找平。整个结构没有用什么特殊的材料，都是常用的Q355B钢板做主体，耐磨部分用NM400，加工的时候不用特殊刀具，普通的等离子切割、二保焊就能做，适合批量生产，也适合工地现场维修改制，不管是主机厂做配套件，还是维修厂做替换件，都能直接用这个结构参数。
