几何悖论拼接益智教具结构设计

　　这款几何拼接教具的设计初衷，是解决传统几何教学中抽象原理难以具象演示的痛点，在中小学数学思维课堂、科技馆互动展项、青少年科创活动场景中，都能作为直观的演示载体，帮助学习者理解面积守恒、视觉误差、几何拼接的底层逻辑。整套教具以带刻度的黄色底板作为承载基准，底板表面做了等距的方格刻度标识，横向与纵向的刻度线均采用凸起结构设计，既可以作为拼接块的定位参考，也能避免拼接块在摆放过程中出现打滑偏移，底板边缘做了15度的圆角过渡，没有尖锐棱角，适配青少年使用场景的安全要求。

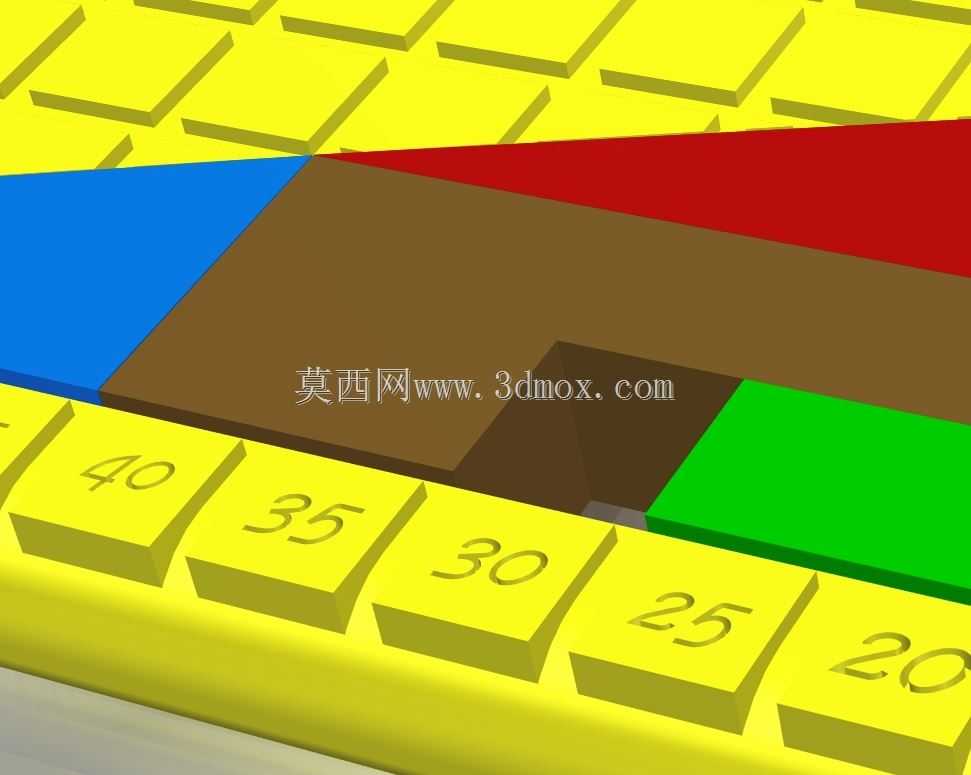

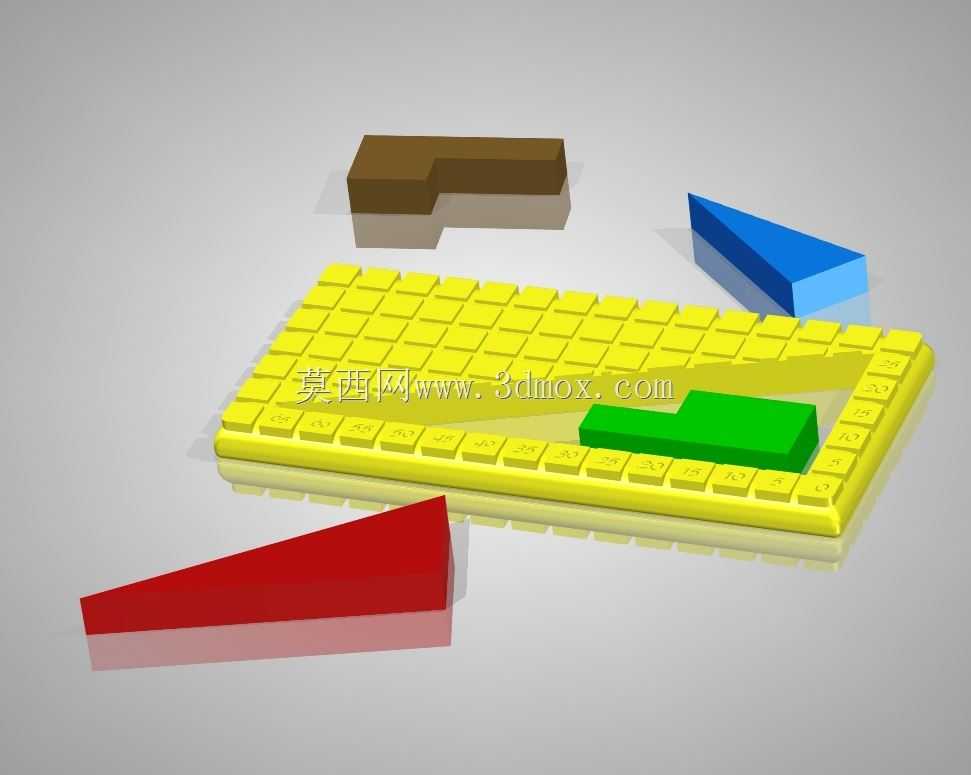

　　拼接组件共分为四个独立色块，分别为大尺寸红色直角三角形、小尺寸蓝色直角三角形、棕色矩形块、绿色多边形块，所有拼接块的厚度统一为8mm，边缘均做了0.5mm的倒角处理，既保证拼接时的顺滑度，也能减少长期使用后的边缘磨损。设计过程中特意调整了两个三角形的斜率，红色三角形的直角边比例为3:8，蓝色三角形的直角边比例为2:5，二者斜率差仅为0.025，肉眼几乎无法分辨斜率差异，当拼接块按照特定错位方式摆放时，会在视觉上形成完整大三角形的错觉，实则拼接后的图形存在极细微的缝隙或重叠，这也是几何悖论的核心演示点。

　　从安装边界来看，整套教具平铺状态下的最大外轮廓尺寸为650mm*250mm，底板底部预留了四个直径5mm的沉头孔位，既可以直接放置在桌面使用，也可以通过沉头孔安装在展示墙、互动操作台等固定载体上，适配不同场景的安装需求。每个拼接块的背面都做了浅0.2mm的防滑纹理，在光滑的桌面或底板上摆放时不会轻易移位，同时纹理深度不会影响拼接块的平整贴合。

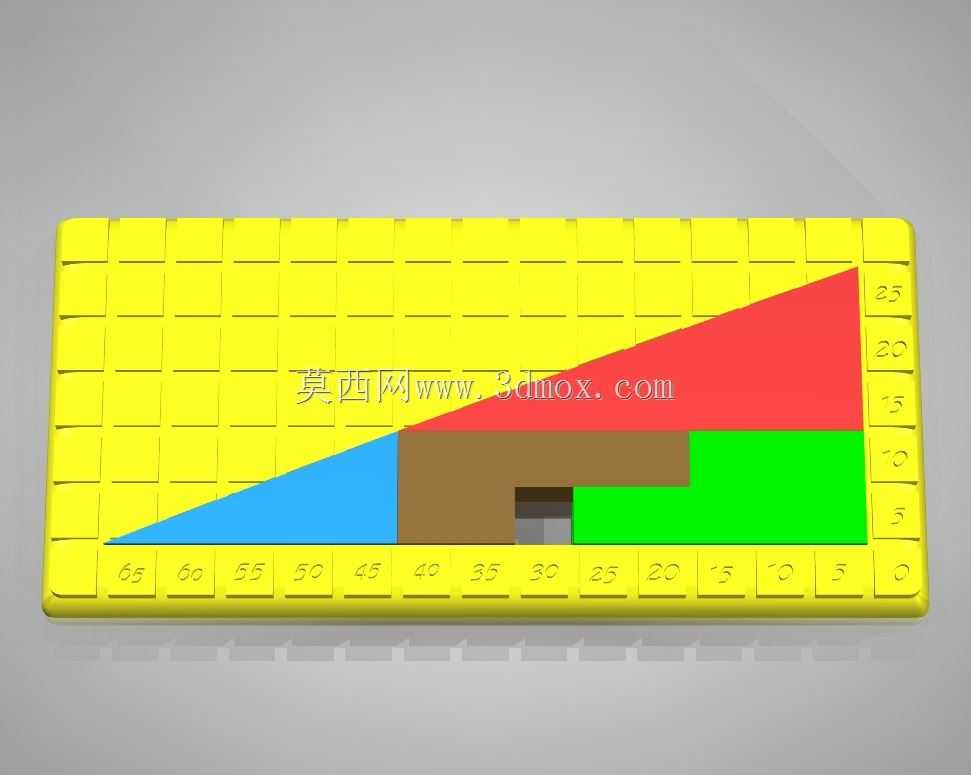

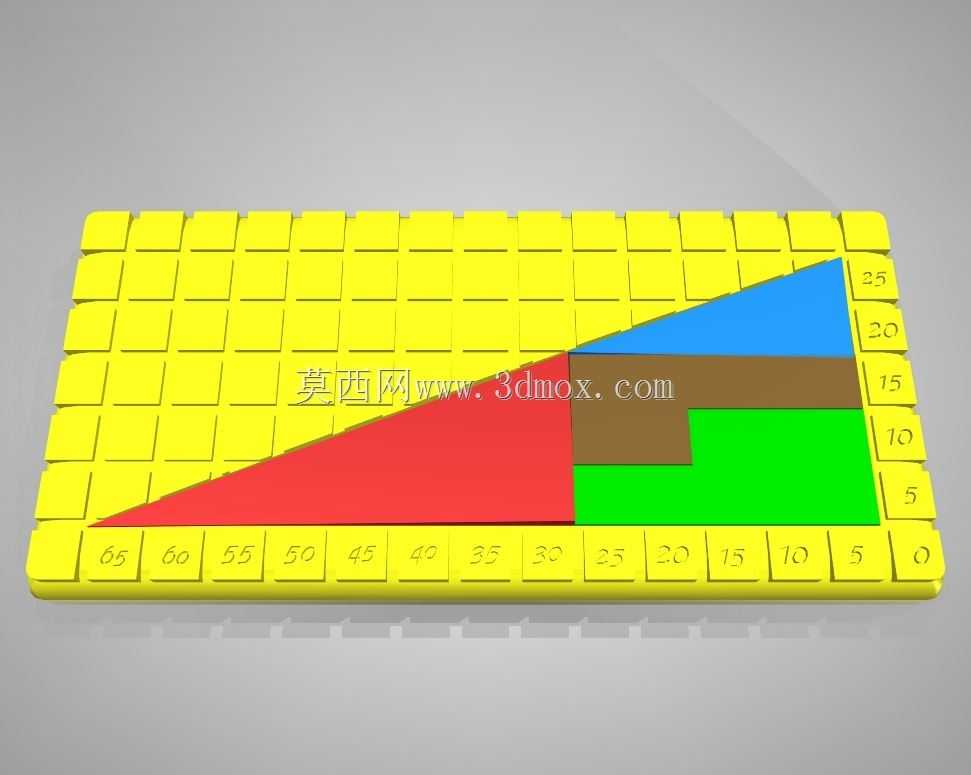

　　在实际教学应用中，这款教具可以完成多组演示实验：首先是经典的失踪正方形悖论演示，通过调整四个色块的摆放位置，让学习者观察拼接前后的面积差异，理解视觉误差带来的判断偏差；其次可以作为几何面积计算的实操工具，让学习者通过测量每个拼接块的边长、计算单块面积再求和，对比拼接后图形的计算面积，建立严谨的几何计算思维；另外也可以作为开放式拼接玩具，让使用者尝试不同的拼接组合方式，探索更多几何图形的构成逻辑。

　　设计时充分考虑了长期使用的耐用性，所有拼接块的边角都做了抗冲击结构处理，即使从1米高度跌落也不会出现崩边断裂的情况，刻度标识采用模内成型工艺，不会因为长期摩擦出现刻度磨损模糊的问题。不同色块采用高对比度的配色方案，红色、蓝色、棕色、绿色与黄色底板形成明显的色彩区分，即使在教室后排或者光线稍差的展示环境中，也能清晰分辨每个拼接块的轮廓与位置，提升演示的可视性。

　　不同于普通的平面拼图，这款教具的核心设计点在于利用人眼的视觉分辨阈值，通过极小的斜率差制造几何悖论效果，在结构设计阶段反复调整了两个三角形的边长比例，经过十多轮的比例验证，最终确定的斜率差既能保证视觉上的“无缝”错觉，又能让实际拼接时的缝隙控制在0.1mm以内，不会因为缝隙过大提前暴露设计逻辑，也不会因为缝隙过小导致拼接块无法顺利摆放。每个拼接块的尺寸公差控制在±0.05mm以内，保证拼接时的配合精度，既不会因为尺寸过松导致摆放后错位，也不会因为尺寸过紧出现卡滞无法顺利取放的问题。

　　在科创教育场景中，这款教具还可以作为三维建模教学的实操案例，让学习者通过测量教具的实际尺寸，反向建模还原整个拼接结构，理解几何约束、尺寸公差在实际产品设计中的应用，掌握斜率计算、面积校核的基本工程方法。底板上的刻度标识除了辅助定位之外，也可以作为测量工具，让学习者在拼接过程中直接读取各边的长度数值，不需要额外借助直尺等测量工具，简化教学演示的操作流程。
