适配台盆的简易低成本搅拌装置结构设计

　　做了快十年结构设计，见过不少卫浴场景里的临时混合需求，比如台盆里调配清洁剂、小批量试剂勾兑、甚至是维修水龙头时需要混合密封胶组分，很多时候用户不想额外购置大型搅拌设备，就需要一个能直接搭在现有台盆上的简易搅拌结构，这次的设计就是瞄准这类零散的小体量混合场景做的。

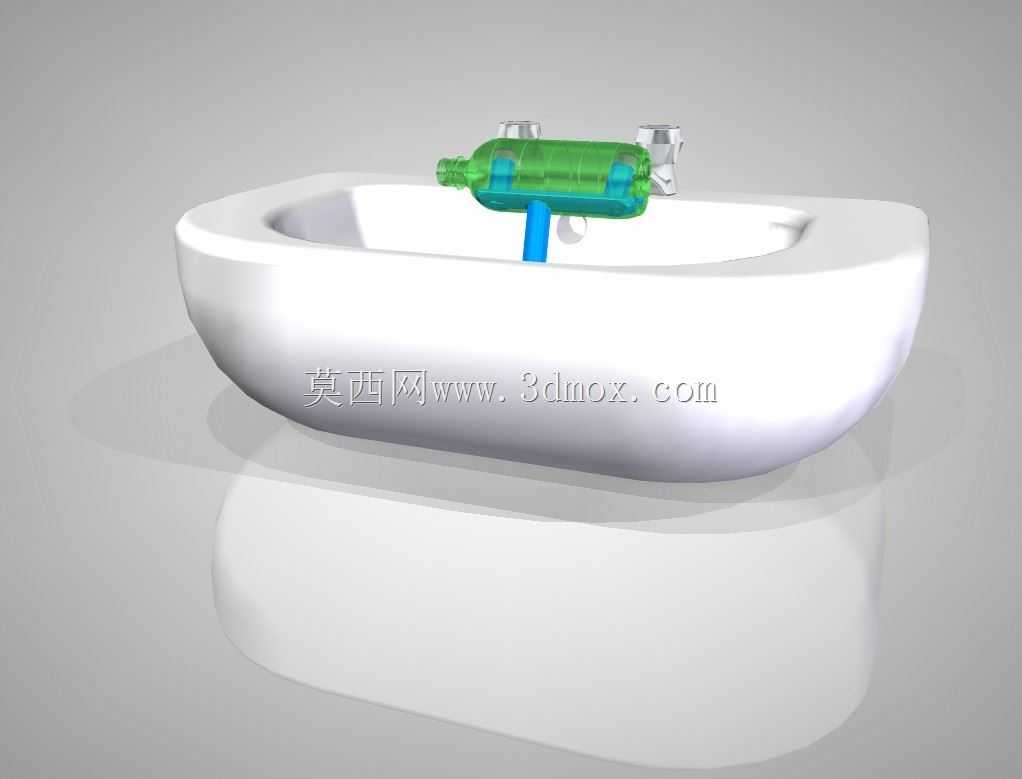

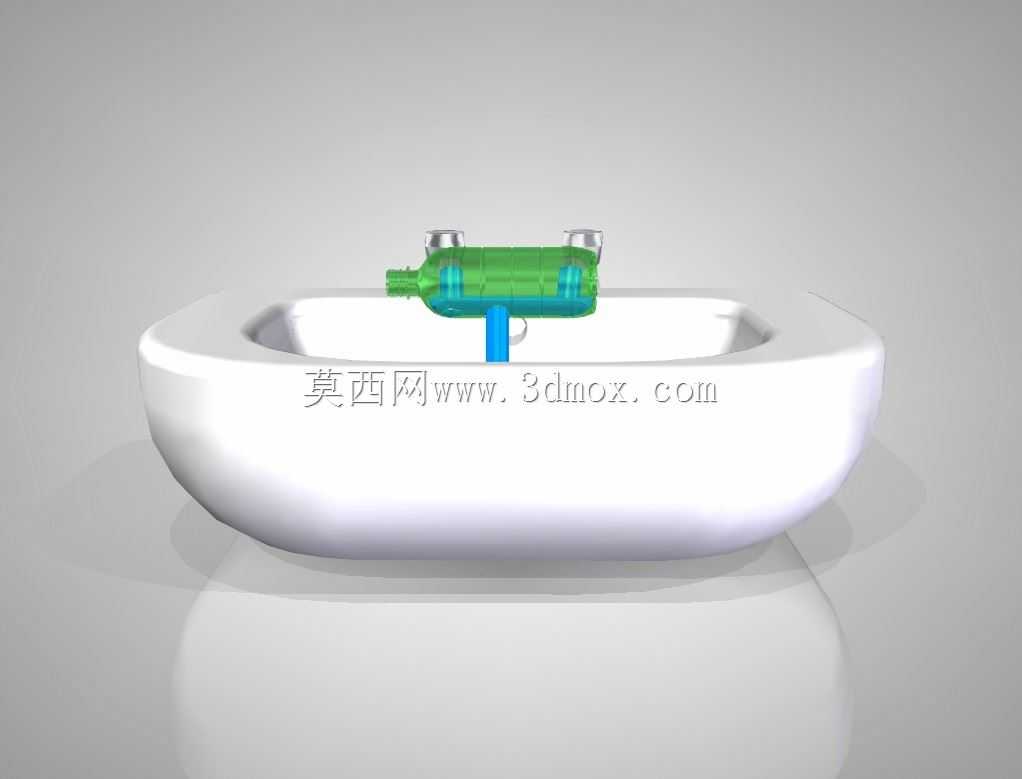

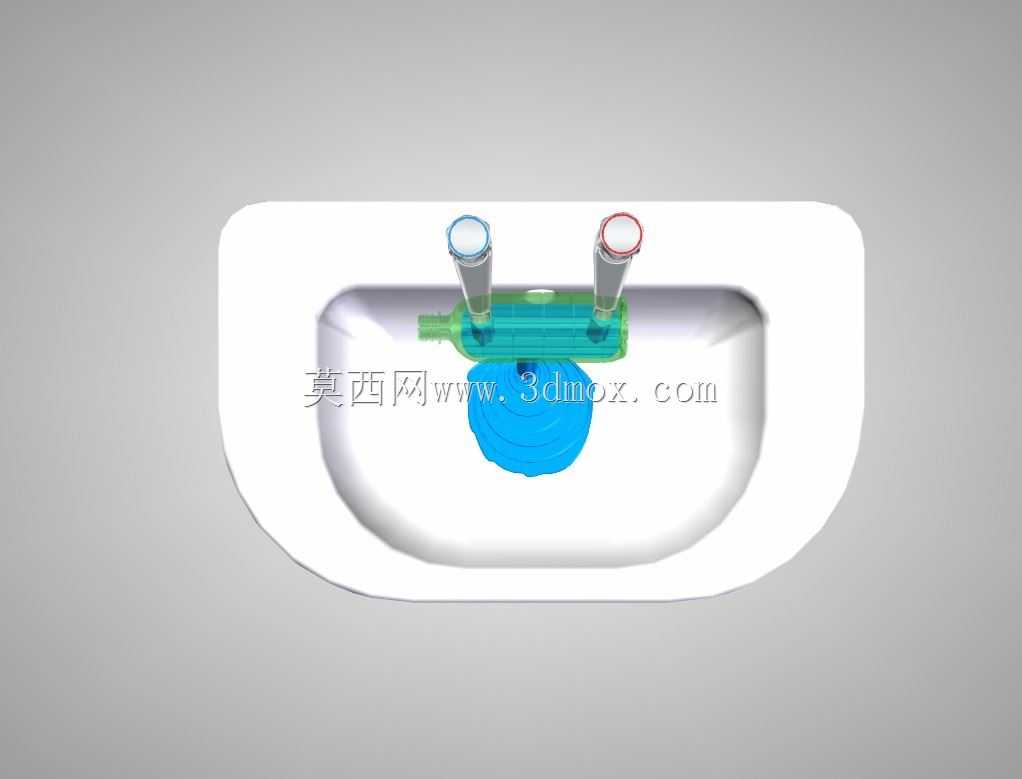

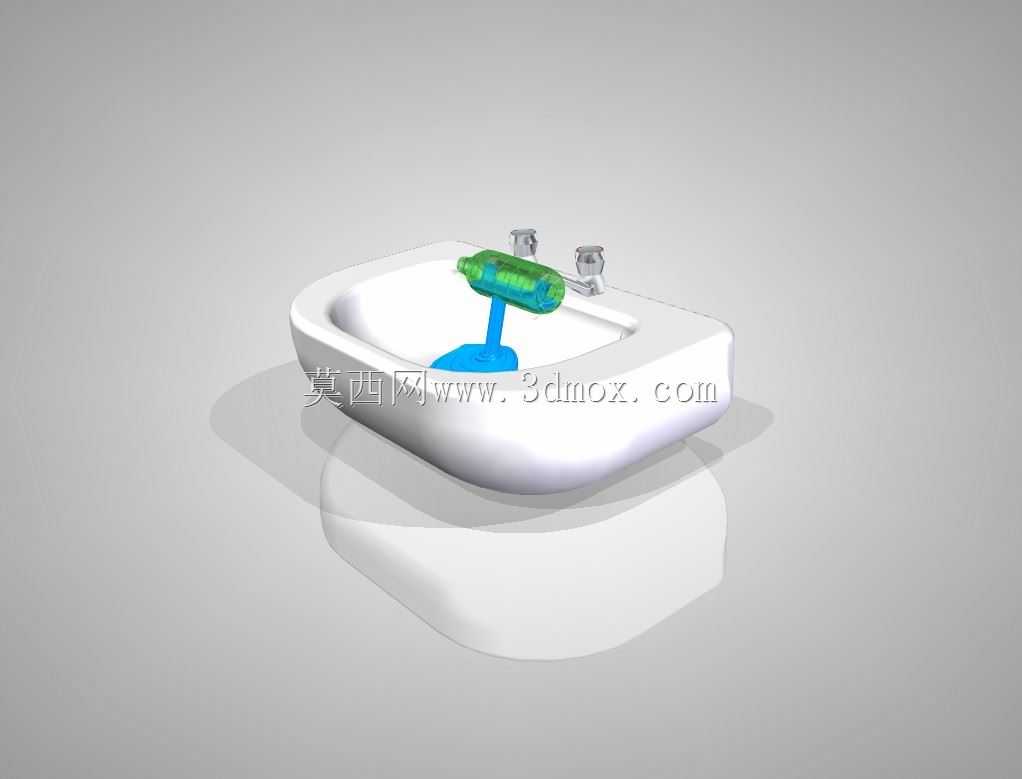

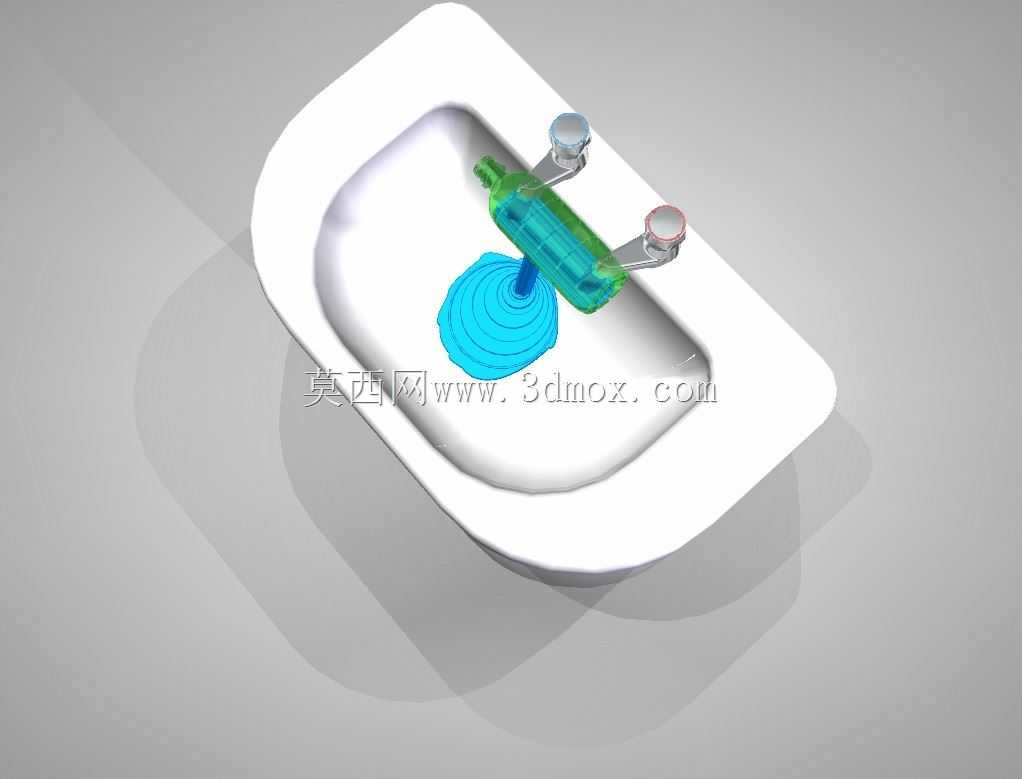

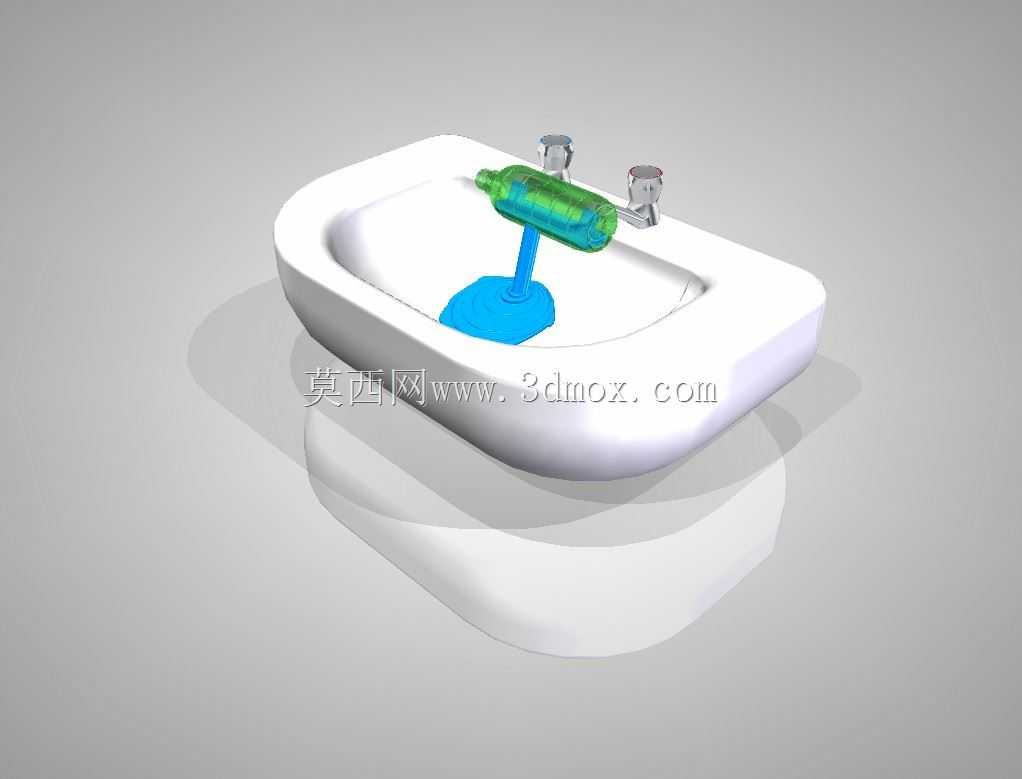

　　先从安装边界说，整个装置的支撑结构完全适配常规家用、商用台盆的边缘尺寸，夹持部分的开口范围覆盖了市面上90%以上台盆的壁厚，不用额外打孔改造台盆，直接卡在盆沿就能固定，不会破坏原有卫浴设施的结构。搅拌头的下沉深度做了多档可调设计，最低不会蹭到台盆的下水口，最高也不会让搅拌的液体溅出台盆外，整体的横向尺寸控制得很紧凑，就算台盆上装了冷热水龙头，也不会和龙头手柄、出水嘴产生干涉，安装的时候不用挪动现有龙头的位置，这点是前期调研时很多用户提的核心需求，毕竟没人愿意为了个小搅拌装置改水管。

　　功能特性上，这个搅拌结构没有做复杂的密封传动，核心传动件直接外露但做了防水涂层处理，毕竟台盆周边本身就是潮湿环境，做太复杂的密封反而容易积垢坏得快，传动结构简单，日常用完拿水冲一下就能清洁，没有卫生死角。搅拌桨的形状特意做了扁头宽叶的设计，不是常规的螺旋桨结构，针对台盆这种浅底容器优化过，转动的时候能带动整个盆内的液体形成环流，不会出现盆底搅不到的死角，就算是粘度稍高的清洁膏、密封胶组分，也能在短时间内混合均匀，不会出现分层结块的情况。动力部分的接口做了通用化设计，既可以接普通的家用手电钻驱动，也能适配小型的直流减速电机，用户可以根据自己手头的工具灵活搭配，不用专门配专属的动力源，这也是控制整体成本的核心设计思路。

　　设计思路上全程围绕低成本、易加工、免改造这几个核心点，所有的结构件都可以用常见的塑料注塑或者简单的钣金折弯做出来，没有异形的难加工结构，开模成本压得很低，甚至个人用户用3D打印也能直接打出全套零件，不需要特殊的加工工艺。夹持部分用了弹性卡扣加防滑橡胶垫的结构，不用螺丝锁紧，卡上去就能固定，拿下来的时候直接往上提就行，操作门槛很低，就算是没有机械操作经验的普通用户也能快速装拆。搅拌杆和动力输入的连接用了快拆结构，换不同长度的搅拌杆或者不同形状的搅拌头都不用工具，直接插拔就能锁定，适配不同深度的容器，不局限于台盆使用，平时换个长杆也能用来搅水桶里的液体。

　　实际应用的时候，除了日常卫浴场景的液体混合，在小型五金维修场景里也能用，比如调配小批量的腻子、油漆，只要有个敞口容器就能架上去用，不用专门买手持搅拌器，用完直接拆下来冲干净放柜子里就行，不占地方。结构上特意做了动平衡校准，就算高速转动的时候也不会晃，不会因为震动从台盆上掉下来，夹持部分的防滑垫既能增加摩擦力，也能防止刮花台盆的陶瓷或者不锈钢表面，这点细节在做样机测试的时候调整了三次橡胶垫的硬度，太硬了夹不稳还刮花表面，太软了支撑力不够高速转的时候会歪，最后调到60度的邵氏硬度刚好兼顾摩擦力和支撑性。

　　尺寸上整个装置收纳之后的长度不到20厘米，宽度不到10厘米，普通的抽屉就能放，展开之后夹持范围从1厘米到8厘米的盆沿都能适配，搅拌头的直径控制在5厘米，不会因为太宽碰到台盆的内壁，转动的时候和盆壁的最小间隙留了1.5厘米，就算台盆内壁有弧度也不会刮蹭。搅拌杆的材质选了常见的ABS加玻纤，强度够还耐常见的清洁剂腐蚀，不会用几次就被腐蚀变脆，夹持部分的结构件用了加韧的尼龙，反复拆装卡扣也不会断裂，整体的使用寿命按日常家用频率算，能用三到五年不用换零件。

　　很多人觉得这种小结构没什么设计含量，其实越是这种贴近日常使用的小装置，越要抠安装、使用、维护各个环节的细节，比如之前做样机的时候，一开始把传动部分放在了靠近盆中心的位置，结果用户开水龙头的时候水会溅到传动连接的位置，虽然做了防水，但长期溅水还是会影响寿命，后来把整个动力输入的位置往盆沿外侧挪了两厘米，刚好避开水龙头的出水溅射范围，不用额外做挡水结构就解决了进水的问题。还有搅拌桨的角度，一开始做的是水平叶片，转的时候液体只会往四周甩，容易溅出来，后来把叶片往上翘了15度，转动的时候液体是往盆底压的，就算转速高一点也不会溅出台盆，不用额外加防溅罩，又省了一个零件的成本。
