双层堆叠式便携储能电池组结构设计

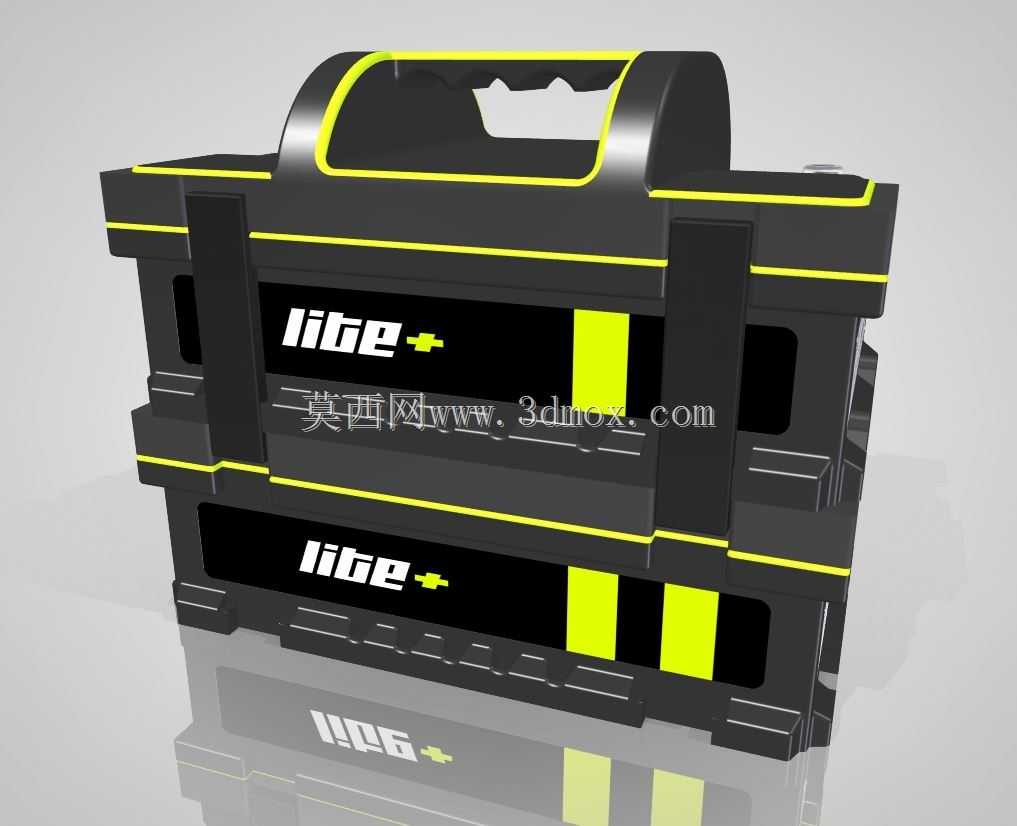

　　这款双层堆叠式便携储能单元的结构设计，最初是针对户外移动作业、应急抢修、小型户外设备临时供电这类场景做的适配，日常在户外管线巡检、小型电动工具野外作业、露营临时供电这类场景里，传统单体电池要么容量不够支撑长时间作业，要么外形零散不好携带，堆叠式的结构刚好能平衡容量和便携性的矛盾。从实际使用的角度出发，设计的时候首先考虑的是携带的便利性，顶部做了一体化的内嵌式提手，提手边缘做了圆弧过渡，避免长时间拎取的时候硌手，提手的承重结构直接和上下两层的框架受力筋连为一体，不会因为堆叠后整体重量增加出现提手脱落的问题。上下两层的堆叠定位做了凹凸配合的卡扣结构，不需要额外的紧固件就能实现两层的快速拼接与拆分，单独使用单层的时候也能独立作为供电单元，

　　拼接后整体的外形轮廓保持齐平，不会出现突出的结构剐蹭背包或者工具柜内壁。外壳的主体框架采用了加强筋布局，在边角位置做了加厚的防撞结构，日常搬运过程中出现磕碰、跌落的时候，冲击力能通过框架的筋位分散，不会直接作用到内部的电芯模组上，外壳表面的黄黑配色标识条，一方面是做视觉上的警示，提醒作业人员注意供电设备的摆放位置，避免重物挤压，另一方面也能在光线不好的户外环境里快速识别到设备位置。从功能特性上看，每层都设置了独立的电芯仓和电路保护模块仓，两层拼接后通过侧面的导电接插件实现电路连通，不需要额外外接导线，接插件的位置做了防水胶圈防护，日常小雨天气或者溅水的工况下也能正常使用，不会出现电路短路的问题。电芯仓的内部预留了缓冲泡棉的安装位，

　　装配的时候泡棉能填充电芯和外壳之间的间隙，减少搬运过程中震动对电芯的损伤，电路仓的位置做了独立的散热槽，避免长时间大电流放电的时候热量堆积影响电路稳定性。设计过程中也充分考虑了安装边界的问题，整体的外形宽度控制在常规工具包的容纳尺寸范围内，高度在双层堆叠后也不会超过普通车载储物格的高度限制，不管是放在工程车的后备箱，还是放在工具柜的层架上，都能适配常规的储物空间尺寸。每层的侧面都预留了输出接口的安装位，不管是单层使用还是双层拼接，接口都不会被堆叠结构遮挡，插拔充电线的时候不需要拆分单元就能操作。外壳的拼接缝隙做了错位止口设计，日常使用的时候灰尘、碎屑不容易进到壳体内部，减少后期维护清理的频率，底部做了防滑的胶垫安装位，

　　放置在光滑的金属台面或者倾斜的作业面上的时候，不会轻易滑动掉落。从结构强度的仿真验证角度，提手位置做了1.5倍额定满载重量的拉力校核，边角位置做了1米高度自由跌落的冲击仿真，确保日常作业场景下的结构可靠性，两层之间的卡扣结构做了反复插拔的疲劳校核，满足频繁拆分组合的使用需求。内部的走线槽做了一体化的设计，导线沿着壳体的筋位布置，不会出现导线被电芯挤压或者被外壳接缝夹损的问题，电路保护模块的安装位做了绝缘隔离，避免和电芯仓直接接触出现电路干扰。
