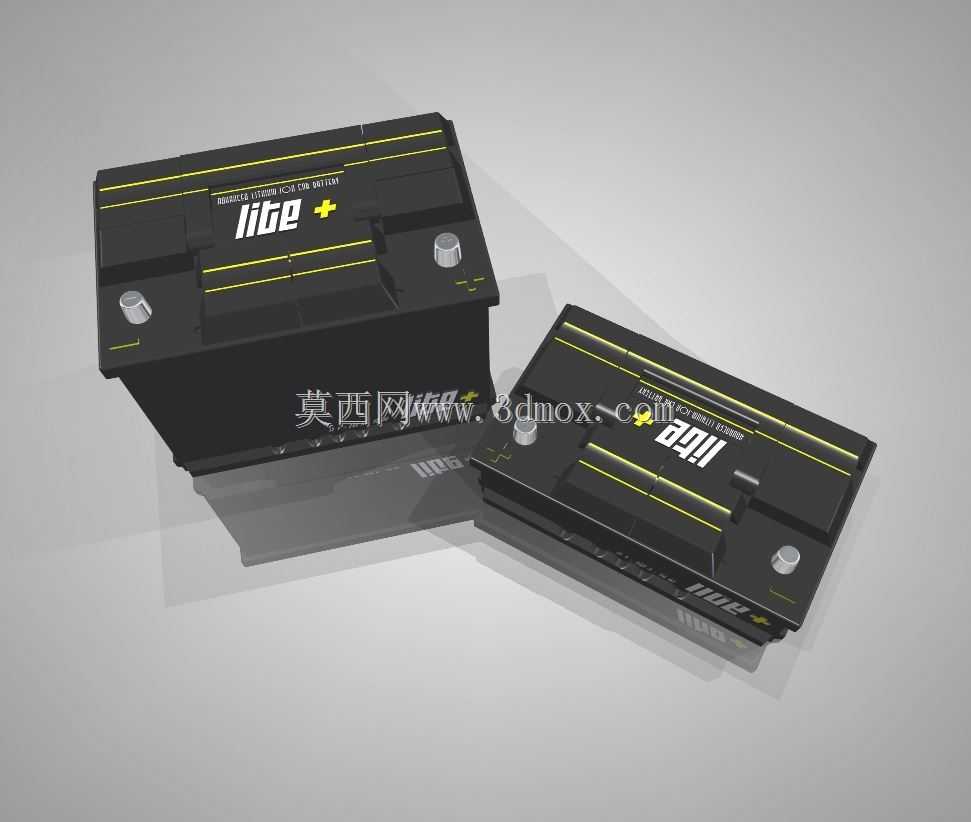

车用铅酸启动蓄电池外观结构设计

　　这款车用启动蓄电池的三维结构设计，首先围绕整车电气系统的实际工况展开，作为燃油车辆启动环节的核心供电部件，它需要在发动机启动瞬间输出数百安培的大电流，同时在车辆发电机输出不足时，为车载照明、电控单元、影音系统等附属用电设备补充供电，还要在发电机过载时协同分担供电负载，稳定整车电气系统的电压波动。

　　从设计思路上看，整体采用了符合主流车用安装规范的长方体壳体结构，壳体选用耐高低温、抗震动的改性PP材质，能够适应车辆行驶过程中持续的颠簸、引擎舱内-40℃到70℃的宽温工作环境，同时具备耐电解液腐蚀的特性，避免长期使用过程中壳体出现渗漏、开裂问题。顶部的端盖设计集成了两组铅锑合金接线端子，端子位置做了凸起的防护台结构，既可以减少安装接线时扳手滑落造成的短路风险，也能避免日常使用过程中积灰、积水堆积在端子连接位置，降低接线柱氧化腐蚀的概率。端盖表面的加强筋布局并非随意设置，而是沿着壳体内部单格电池的分隔筋位置延伸，既提升了端盖的整体结构强度，避免电池堆叠搬运时端盖受压变形，也能在内部电池发生排气时，引导溢出的电解液沿着预设的导流槽回流，减少酸液外溢对周边车体部件的腐蚀。

　　外形尺寸与安装边界的设计完全适配主流A级家用轿车的电池安装舱位，长度控制在278mm、宽度175mm、高度190mm的常规尺寸区间，底部预留了与整车电池托架匹配的固定凸台，能够适配标准的压片式固定结构，不需要额外修改安装支架即可完成替换装配。接线端子的极性布局采用了行业通用的左负右正排布，符合多数整车厂的线束走向设计，安装时不需要调整线束长度即可完成接线，降低错接正负极的风险。

　　从功能特性的细节设计来看，壳体侧面预留了内凹的搬运提手结构，不需要额外加装可拆卸提手，既减少了零部件数量，也避免提手丢失造成的搬运不便，提手位置的受力点经过结构加强，单人搬运时能够承受满配状态下近20kg的整体重量，不会出现壳体开裂问题。端盖表面的标识区域做了磨砂处理，能够清晰印刷电池型号、参数、警示标识，长期使用不会因为擦拭、高温出现标识脱落问题，方便后期维护时快速识别电池规格。顶部的排气阀采用了隐藏式迷宫结构，既可以保证电池充放电过程中产生的气体能够顺利排出，避免内部压力过高造成壳体鼓胀，也能防止车辆倾斜角度过大时电解液从排气口溢出，适配车辆爬坡、侧倾等复杂行驶工况。

　　在实际应用场景中，这款蓄电池除了适配常规家用燃油车的启动需求，也可以作为小型工程机械、农用拖拉机、备用发电机组的启动电源使用，结构设计上预留的安装冗余量，能够适配不同场景下的安装固定需求。建模过程中对壳体的壁厚做了均匀化处理，整体壁厚控制在3.5mm，既保证了足够的结构强度，也控制了壳体本身的材料用量，降低整体重量。内部单格电池的分隔筋与壳体采用一体化注塑结构，避免了拼接缝隙带来的电解液串格问题，提升电池的循环使用寿命。接线端子的嵌件结构做了防转设计，端子嵌件与壳体注塑时增加了多道环形卡槽，大电流接线拧动固定螺母时，端子不会跟转，保证接线连接的可靠性，避免接触不良造成的电压降过大问题。
