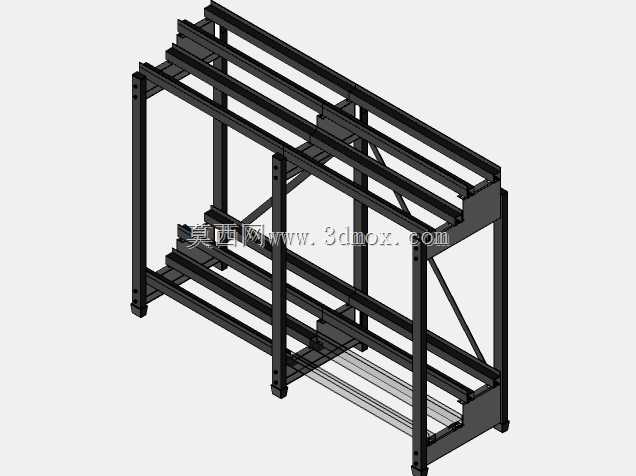

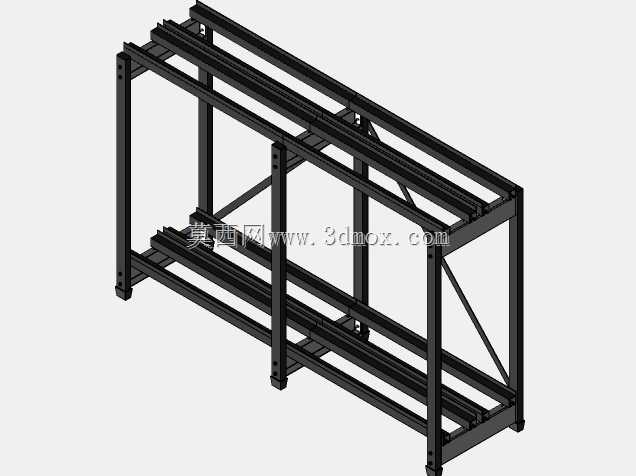

双层非抗震机架式电池安装承载架

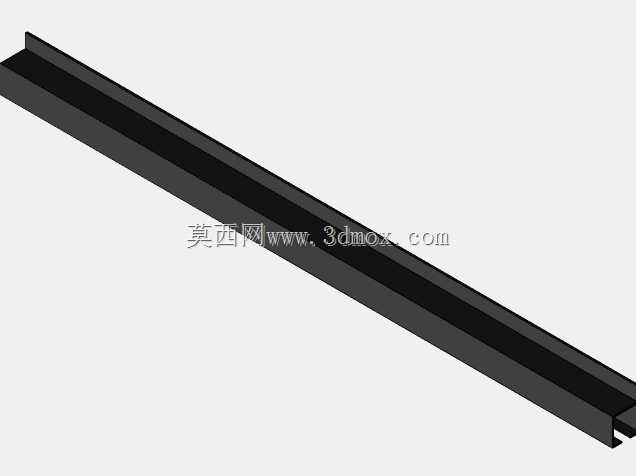

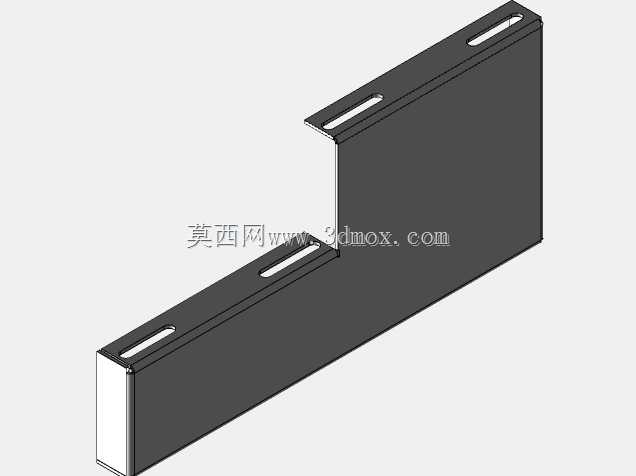

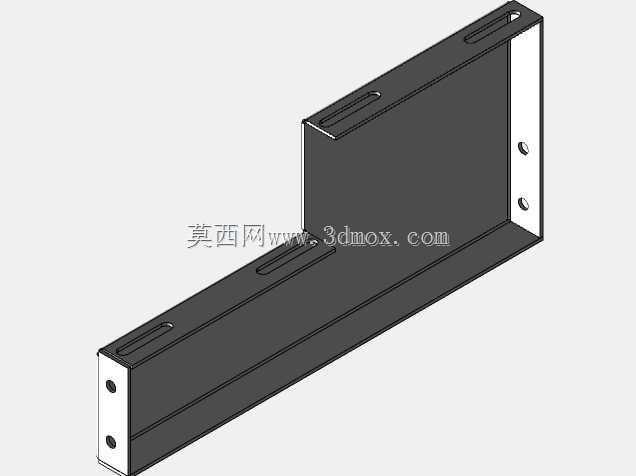

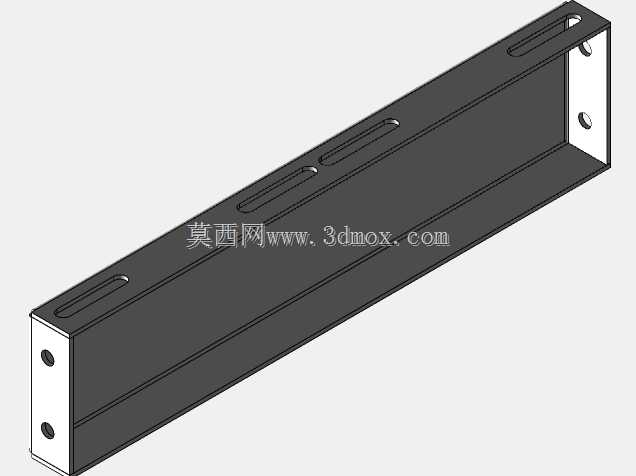

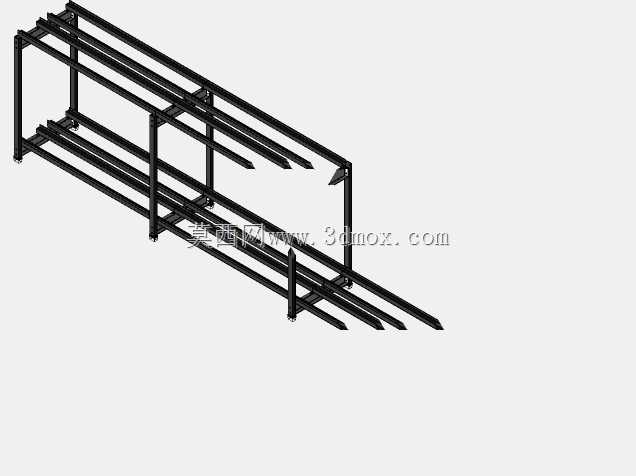

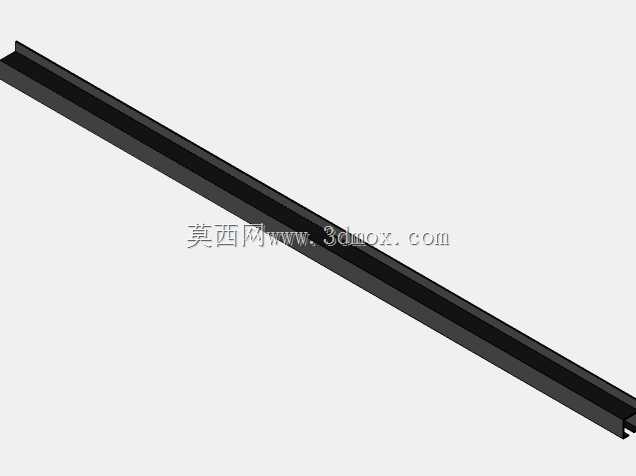

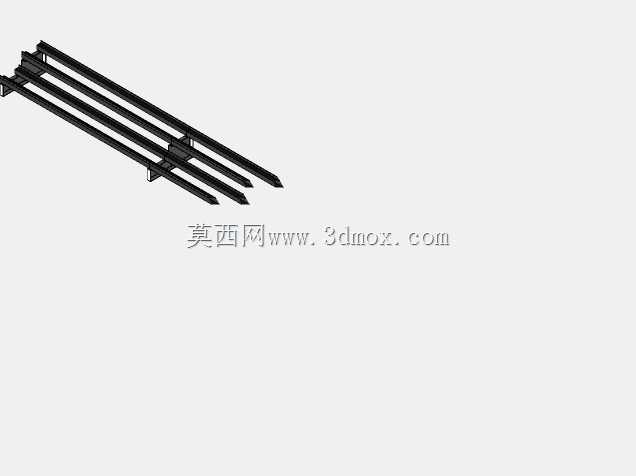

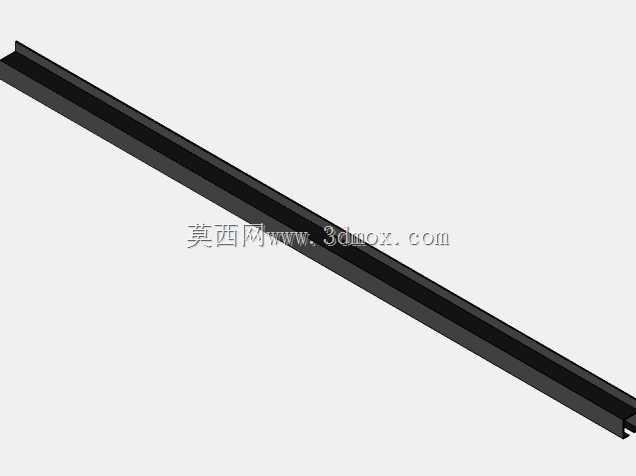

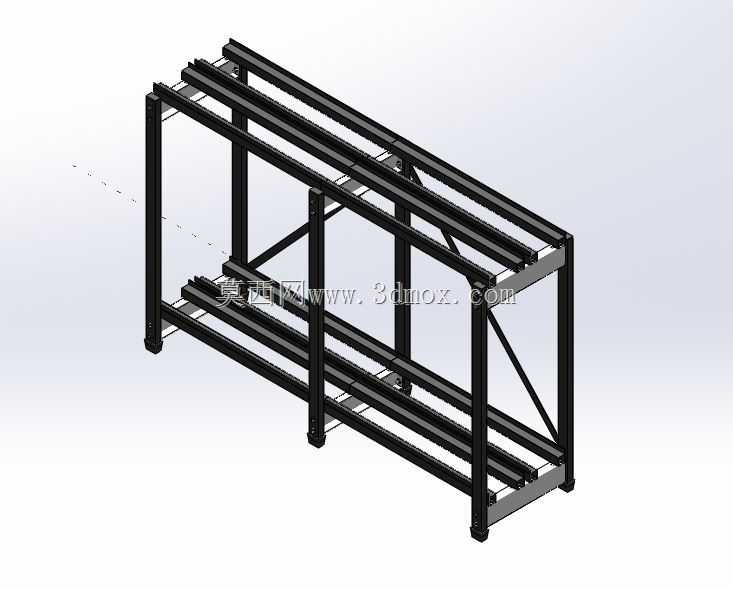

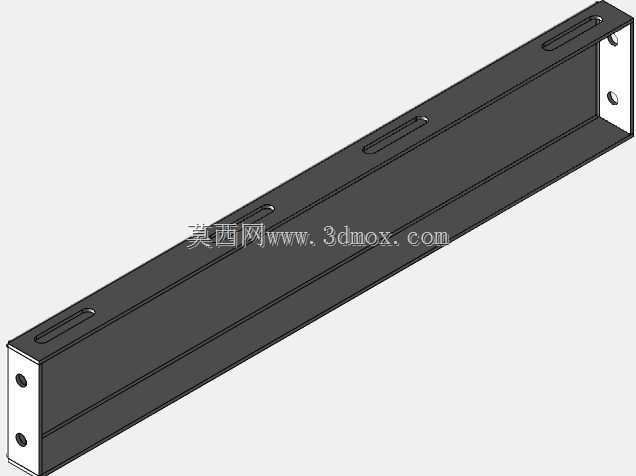

　　在通信基站后备供电、中小型数据机房UPS配套、工商业分布式储能侧的电池组布设场景中，这类非抗震型双层电池承载机架是十分常见的结构件，核心作用是为成组排布的阀控式铅酸蓄电池、模块化磷酸铁锂电池提供稳定的安装支撑，同时规整电池排布走向，预留运维操作空间，避免电池组直接落地带来的积灰、受潮、磕碰损伤问题。从结构设计逻辑来看，这款机架采用开放式框架布局，整体以标准工业铝型材或者冷轧钢板折弯型材作为主承力构件，竖向立柱作为核心承载单元，上下两层设置平行的横向承载梁，梁体上预留标准化的电池安装固定孔位，可适配主流12V、2V系列的机架式电池模组安装尺寸，层间高度经过核算，既满足电池本体的放置高度要求，也预留了电池极柱连接铜排、线缆走线、

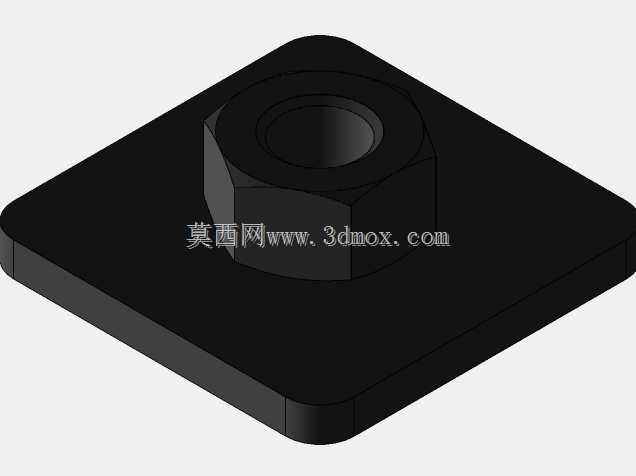

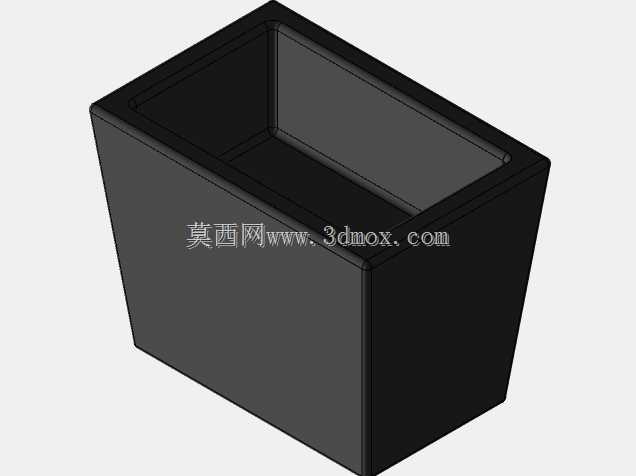

　　温度传感器布设的操作间隙，不会出现安装时工具无法伸入、接线操作受阻的问题。框架侧面设置斜向加强拉杆，通过螺栓与立柱、横梁形成稳定的三角受力结构，抵消满载状态下框架的侧向形变，虽然定位为非抗震场景使用，但常规机房环境下的设备振动、人员轻微触碰都不会导致框架出现位移或者结构失稳。机架底部设置可调式支撑脚，可根据机房地面的实际平整度调整高度，保证整个框架处于水平状态，避免因地面不平导致层间梁体受力不均，长期使用出现弯曲变形的问题，支撑脚底部配有防滑橡胶垫，增大与地面的摩擦力，同时避免金属框架直接刮花机房的防静电地板面层。从安装边界来看，这款机架的整体宽度适配标准19英寸机柜的列间安装尺寸，也可独立安装在电池室的预留区域，

　　深度方向根据双层电池的排布数量做了对应延伸，单组机架可承载两层共多列电池模组，满载承重经过受力校核，可满足常规后备电源场景下的电池组总重量承载要求，不会出现过载垮塌的风险。框架的所有型材连接位置均采用内六角螺栓配合专用角件锁紧，连接节点无突出的尖锐边角，避免安装运维过程中划伤操作人员或者刮破线缆绝缘层，整体结构无焊接点，全部采用装配式连接，现场安装不需要动火作业，仅需常规内六角扳手即可完成整机组装，运输时可拆成散件打包，大幅降低运输过程中的体积占比，减少物流成本。在实际使用中，这类机架的开放式结构也能保证电池组工作过程中的散热需求，电池充放电过程中产生的热量可以通过框架四周的开放空间自然流通，不会因为密闭结构导致热量积聚，

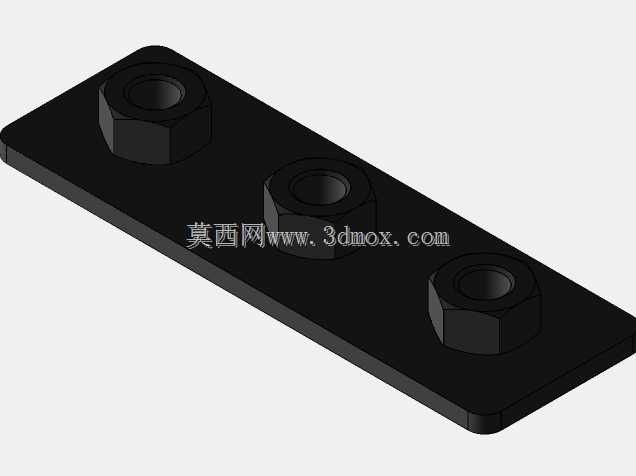

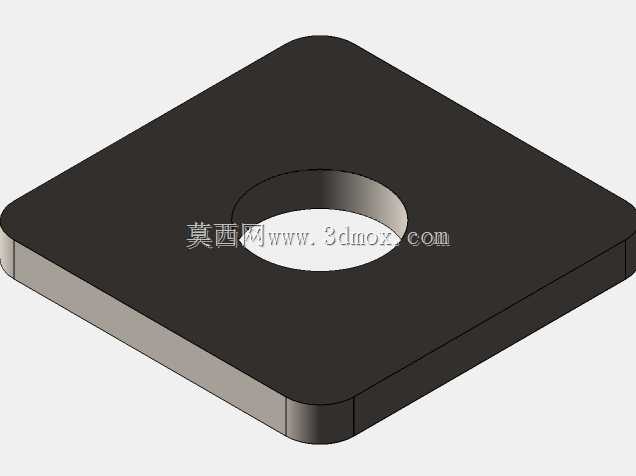

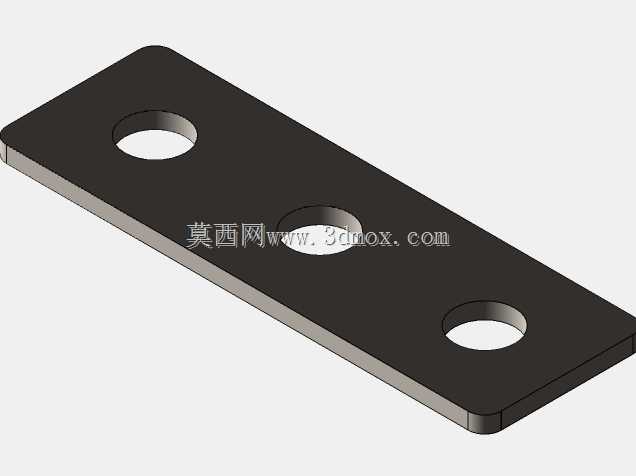

　　影响电池的循环使用寿命，同时框架的竖向立柱上预留了线缆扎带固定孔，可将电池间的连接线缆、动力输出线缆、采集信号线分层规整固定，避免线缆杂乱堆叠在电池顶部，影响后期的故障排查与电池更换操作。设计过程中也充分考虑了运维的便利性，层间预留的操作空间可满足单人完成电池的拆装更换，不需要额外拆除其他结构件，电池就位后可通过配套的压片或者螺栓与横梁锁紧，避免电池在架体上出现滑移错位。对于结构设计从业者来说，这类机架的建模过程需要重点关注型材的截面选型与受力校核，根据满载总重量计算单根横梁的最大挠度，保证变形量在允许范围内，同时连接节点的孔位设计要符合装配公差要求，避免现场安装时出现孔位错位无法装配的问题，斜撑的布置位置要避开电池的安装路径与接线操作空间，不能为了加强结构而影响实际使用功能。
