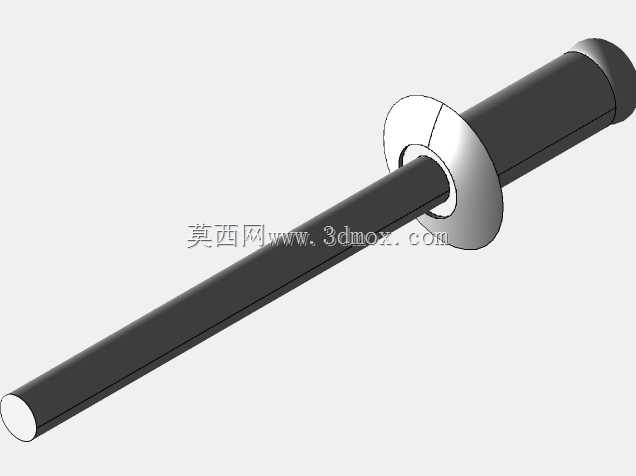

在薄板类构件的连接作业场景里,这类空心翻边铆钉的使用频率远高于实心铆钉,尤其是面对多层非金属薄板、薄金属片的叠合固定需求时,空心结构的铆接件能在保证连接强度的前提下,大幅降低铆接过程中对基材的挤压损伤。日常做消费电子外壳组装、小型电气柜内部走线固定、薄铁皮通风管道拼接的时候,经常会用到这个规格的空心铆钉,它的翻边结构在铆接完成后会形成一个均匀的承压面,不会像无翻边的空心铆钉那样容易在受拉时从基材孔位中脱出。从实际选型的角度看,这个规格的铆钉适配的基材总厚度范围比较明确,安装前需要在待连接的板材上预先冲出直径匹配的安装孔,孔壁的毛刺要提前清理干净,避免穿钉过程中刮伤铆钉内壁影响后续芯轴的抽拉动作,要是选用带芯轴的款式,

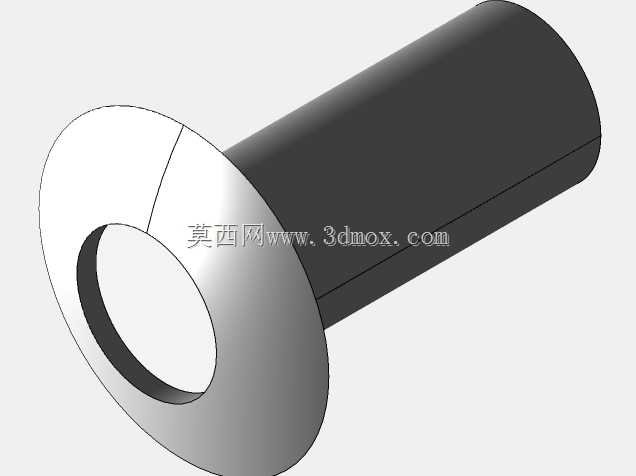

抽铆完成后芯轴断裂的断点会和铆钉端面基本齐平,不会突出过多影响后续的装配间隙。设计这个三维模型的时候,首先要保证翻边部分的外径和杆部外径的比例符合铆接工艺的要求,翻边的厚度不能过薄,否则铆压的时候翻边容易出现开裂,也不能过厚,不然会增加铆接需要的压力,手动铆枪很难完成压合动作。杆部的空心内径要和配套的芯轴直径做间隙配合,间隙控制在0.05mm以内最合适,间隙太大的话抽铆的时候芯轴容易偏斜,导致铆接完成后铆钉杆部胀形不均匀,连接强度出现波动;间隙太小则会增加穿芯轴的阻力,批量装配的时候会影响作业效率。外形尺寸上,杆部的有效长度是9.5mm,这个长度是指从翻边内侧到杆部末端的距离,选型的时候要提前计算待连接板材的总厚度,预留出1-1.
5mm的胀形余量,要是预留长度不足,铆接后杆部末端的翻边成型不完整,连接力达不到设计要求;预留长度太长的话,铆接后末端会形成过长的卷边,容易和周边的构件产生干涉。安装边界方面,铆钉中心到板材边缘的最小距离不能小于铆钉杆部直径的两倍,也就是8mm以上,距离太近的话铆接时的挤压力会导致板材边缘出现开裂,尤其是脆性比较大的亚克力板、冷轧薄板这类材料,边距不足的问题会格外明显。另外,两个相邻铆钉的中心距也要控制在合理范围,间距过小会导致基材的应力集中区域重叠,受载的时候容易在两个铆钉之间的基材位置出现断裂;间距过大则会导致两个铆钉之间的板材贴合不紧密,出现缝隙,要是用在有密封要求的场景下,还会出现泄漏的问题。和同规格的实心铆钉相比,
这款空心铆钉的重量更轻,适合用在对整体重量有要求的小型设备上,比如便携式检测仪器、手持电动工具的外壳连接位置,既可以满足连接强度要求,又不会额外增加过多的结构重量。做三维建模的时候,要注意翻边和杆部的过渡位置做微小的圆角处理,不要做成尖锐的直角,实际生产的时候尖锐直角的位置容易出现应力集中,冷镦成型的时候也容易出现填充不满的缺陷,圆角半径控制在0.2mm左右就可以,既不会影响装配,也能改善成型工艺性。铆钉的内壁要保证足够的同轴度,要是内壁和杆部外圆的同轴度偏差超过0.1mm,抽铆的时候芯轴会对内壁产生偏磨,不仅会增加抽铆的阻力,还可能导致铆钉杆部出现不规则的胀形,影响铆接后的外观和连接可靠性。在一些不需要很高连接强度的场景下,也可以不用配套芯轴,直接用敲击的方式让杆部末端胀开形成翻边,不过这种安装方式的一致性不如抽铆工艺,适合小批量的维修作业场景,批量生产的时候还是建议用配套的抽铆枪进行安装,保证每个铆接点的强度和外观都保持一致。
