德系工业用封闭式电能计量装置结构

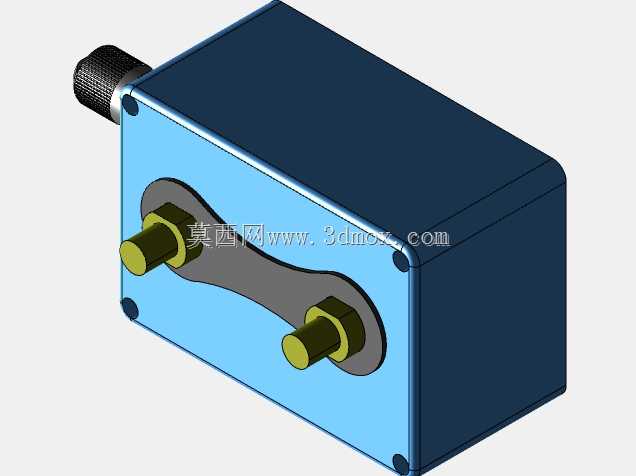

　　这款封闭式电能计量装置主要面向工业低压配电场景设计，常见于工厂车间动力配电柜、户外分布式配电节点、设备端能耗监测点位的电能计量环节，用来精准采集回路的有功电能消耗数据，为能耗统计、用电核算、负荷监控提供基础数据支撑，区别于民用家用的电能表，该结构更侧重工业场景下的防护性能与安装适配性。从结构设计逻辑来看，整体采用方正的封闭式压铸壳体结构，壳体边角做了小圆弧过渡处理，既避免锐边在安装运维过程中划伤操作人员，也能提升壳体的结构刚性，降低装配过程中受挤压出现形变的概率。壳体侧面预留了外螺纹线缆接头结构，用来穿入供电回路的进出线缆，接头处的滚花纹理是为了方便现场徒手旋紧密封压帽，无需额外工具就能完成线缆端的初步固定，

　　搭配密封胶圈后可以达到常规工业环境的防尘防溅要求，适配车间多粉尘、偶尔有凝露的使用环境。壳体顶面设置了两个凸起的接线端子柱，端子柱采用六角基座加圆柱接线端的结构，六角基座可以在接线锁紧时提供扳手受力位，避免端子跟转导致内部接线松脱，两个端子分别对应不同的电压接线回路，端子周边做了内凹的沉台设计，沉台内铺设绝缘隔离垫，将两个带电端子的爬电距离控制在工业电气安全规范要求的范围内，避免潮湿环境下出现拉弧、短路风险。从安装边界来看，方正的壳体结构可以适配标准的导轨安装或者螺钉固定安装两种方式，壳体四个边角的凸台位置预留了安装孔位，不管是卡在DIN标准电气导轨上，还是用螺钉直接固定在配电板安装面，都能保证安装后整体平整不歪斜，

　　不会和柜内相邻的断路器、隔离开关等元器件产生安装干涉。设计过程中优先考虑了现场运维的便捷性，壳体的上下盖采用周圈螺钉锁紧的密封结构，运维人员拆开上盖即可直接接触内部的计量采样板、接线端子排，不需要额外拆解周边的配电组件，日常校表、接线检修的操作空间充足。顶面的端子布局避开了壳体的边缘位置，接线完成后盖上防尘盖即可完全遮蔽带电部位，防止运维过程中误触带电体。整个结构的壁厚设计均匀，既保证了壳体的抗冲击能力，在配电回路发生短路冲击、柜体出现轻微震动时不会出现壳体开裂的情况，也控制了整体的重量，不会因为装置自重过大导致安装导轨长期受力变形。线缆接头的位置设置在壳体侧端面，和顶面的接线端子形成垂直的走线方向，

　　现场布线时可以直接从侧面引入主回路线缆，不需要在柜内做多余的弯折，节省柜内的布线空间，也能减少线缆弯折带来的绝缘层破损风险。在功能实现层面，封闭的壳体结构可以屏蔽周边工业设备产生的电磁干扰，避免内部计量采样电路受变频器、伺服电机等设备的电磁辐射影响，保证电能计量的精度稳定，不会因为现场电磁环境复杂出现计量数据跳变、偏差过大的问题。壳体外部没有多余的凸起结构，整体外表面平整，在配电柜内排布时可以紧密贴合相邻元器件，最大化利用柜内的安装空间，适合在密集排布的配电回路中批量安装使用，满足工厂多回路能耗分项计量的部署需求。
