JST SHR系列4位线对板连接器结构

　　在消费电子、小型工业控制板卡、智能家居模组的线束连接场景里，这类间距1.0mm的卧式贴片连接器是板端信号接入的常用选型，很多做便携检测设备、小型传感模组的结构工程师在堆叠PCB布局时，都会优先考虑这类占用板上空间小、插拔手感清晰的接插件。从实际使用的角度看，这类连接器的核心作用是实现板卡与外部线束的快速可拆连接，不需要焊接每一根线芯，产线装配时只需要把压好端子的排线对准防呆槽推入，就能完成电气连接，后期维护拆换也不需要动烙铁，大幅降低小批量设备的组装返修工时。

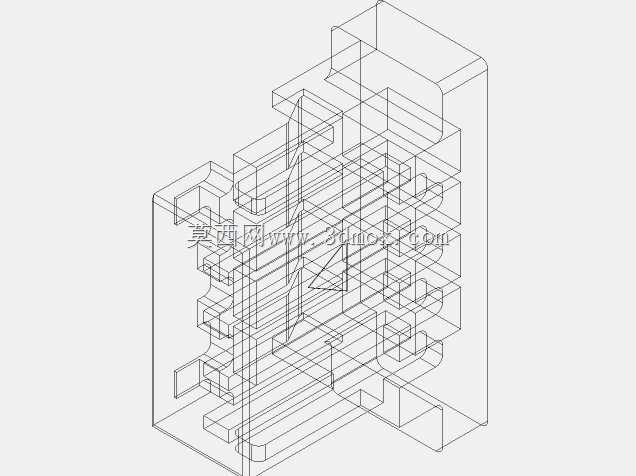

　　从结构设计的细节来看，这个塑壳主体采用的是耐高温的PA6T材质，能过回流焊的高温工况，不会出现炉后塑壳变形、端子移位的问题。塑壳上的四个端子腔是独立分隔的，每个腔室的内壁都做了导向倒角，压接好端子的线芯插入时不会出现端子插歪、相邻腔室端子短路的问题。塑壳前端的防呆凸台是不对称设计，反向插入时会被凸台挡住，完全避免产线员工插反排线导致的电源反接烧板问题，这个细节在批量装配的场景里能减少很多不必要的生产不良。塑壳两侧的焊盘固定脚是加宽设计，过回流焊后和PCB焊盘的结合强度足够，日常插拔排线时不会出现整个连接器被扯掉的情况，对比那些没有固定脚的同间距连接器，抗拉扯能力能提升40%以上，适合用在需要经常插拔调试的设备接口位置。

　　安装边界方面，这个连接器的塑壳本体高度只有3.2mm，板上占用的投影尺寸是8.4mm*5.1mm，在PCB布局时，连接器前方需要预留至少6mm的手指操作空间，方便插拔排线时发力，后方不需要额外留空间，因为是卧式贴片结构，尾部不会突出板边。焊盘的设计按照标准1.0mm间距连接器的封装来做就可以，固定脚的焊盘要做成长圆形，比固定脚的尺寸大0.3mm，既能保证焊锡的润湿面积，也能抵消SMT贴装时的微小偏移。需要注意的是，这类连接器的塑壳侧面有定位柱，PCB上对应的位置要开0.8mm的定位孔，过炉时定位柱插进孔里，不会出现高温下塑壳移位导致的端子偏位问题。

　　从选型适配的角度说，这个4位的规格一般用来接小电流的信号线路，单pin的额定电流是1A，足够覆盖传感信号、串口通讯、按键输入这类小电流的传输场景，不能用来走电源主回路，这点结构工程师选型时要特别注意，避免出现载流不足烧蚀端子的问题。塑壳内部的端子卡位是带倒刺结构的，端子插入到位后会听到清脆的咔哒声，倒刺会卡进塑壳的卡位槽里，正常拉扯线束不会把端子从塑壳里扯出来，只有用专用的退针器从塑壳前端的退针孔顶开倒刺，才能把端子取出来，这个设计既保证了连接的可靠性，也给后期维修换线留了操作空间。

　　很多刚入行的结构工程师在选这类连接器时，容易忽略塑壳的爬电距离，这个型号的相邻端子之间的塑壳隔筋厚度是0.25mm，满足常规低压弱电场景的绝缘要求，在海拔2000米以下的使用环境里不会出现相邻pin之间的打火问题，如果是用在高海拔的设备上，就需要选更大间距的连接器，不能硬套这个型号。另外塑壳的底部和PCB表面之间留了0.15mm的间隙，过炉时焊锡的助焊剂挥发气体可以从间隙排出去，不会出现助焊剂残留堆积在端子底部导致的接触不良问题，这个细节是很多同价位连接器没有考虑到的，也是这个型号在批量生产中不良率更低的原因之一。

　　在做整机结构的干涉检查时，要注意连接器上方不能有结构件压到塑壳的顶部，因为塑壳顶部有端子的让位槽，如果有壳体筋条压在这个位置，长期使用后会把端子压变形，导致接触电阻变大甚至信号中断。如果设备是用在有振动的工况下，比如小型便携检测设备带到户外使用，建议在连接器和排线的位置点一小段UV胶固定，避免长期振动导致端子松脱，不过点胶的时候要注意不要把胶弄到端子接触的位置，不然会导致绝缘不通。
