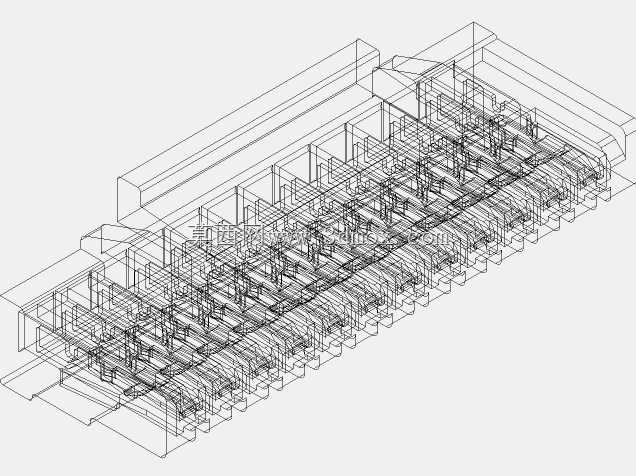

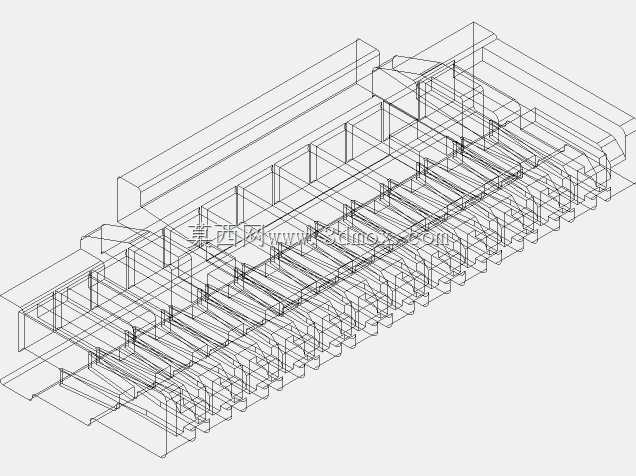

JST-GHR-12V-S线对板连接器塑壳结构

　　这款JST-GHR系列12位连接器塑壳，是低压信号与小功率回路里常用的线对板连接部件，日常在消费电子控制板、小型工业传感模块、车载低压信号采集单元、智能家居主控板的布线场景里出镜率极高，主要承担线束端与PCB板端的物理对接、信号导通、防呆防错以及端子限位的作用，避免线束拉扯导致的端子退针、接触不良问题。从结构设计逻辑来看，这款塑壳采用了GHR系列通用的卡扣式锁紧结构，塑壳本体上预留了和板端针座匹配的锁扣卡位，对接完成后锁扣会自动卡入针座的限位槽，常规的线束拖拽、设备运行产生的小幅振动都不会导致连接松脱，能满足多数非强冲击工况下的连接可靠性要求。塑壳的端子腔采用了等间距排布设计，每个腔体都做了独立的导向倒角，

　　端子插入时顺着倒角就能顺滑进入腔体，不需要额外对位调整，能提升产线工人的装配效率；每个腔体内部都设置了防退卡爪，当配套的GH系列压接端子插入到位后，卡爪会卡入端子的限位台阶，正常使用过程中端子不会从塑壳中脱出，只有用专用的退针器顶开卡爪才能取出端子，方便后期的线束维护与返修。从安装边界尺寸来看，这款12位塑壳的整体宽度适配1.25mm间距的板端针座，总长度根据12个针位的排布做了精准控制，塑壳两侧的导向槽和板端针座的导向筋完全匹配，对接时不会出现插反、错位的问题，哪怕是盲插场景也能快速完成对位。塑壳的壁厚做了均匀化处理，既保证了整体结构强度，不会因为日常插拔受力出现开裂变形，也控制了整体的占用空间，适合在PCB板布局紧凑、

　　布线空间有限的场景下使用，不会和周边的电容、电阻、芯片等元器件产生干涉。塑壳的进线端做了喇叭口导向设计，压接好端子的线束插入时，喇叭口会引导线束进入对应的腔体，不会出现线芯被塑壳边缘刮伤、绝缘层破损的问题，能降低装配过程中的不良率。在实际选型使用过程中，需要注意这款塑壳仅适配对应规格的GH系列压接端子，压接端子时要保证线芯和端子的压接拉力符合规范，绝缘层压接部位要完全包裹线束绝缘皮，避免压接不良导致的导通异常；对接板端针座时要保证塑壳完全卡合到位，听到锁扣的卡合声响后再轻轻拉扯线束确认连接牢固，避免虚接导致的信号中断。这类连接器塑壳在设计建模时，需要重点把控端子腔的内部尺寸精度，卡爪的位置、倒角的角度、

　　锁扣的形变余量都要和实物参数完全匹配，否则建模完成后做装配干涉检查时，会出现端子插不进去、锁扣卡合不到位、和板端针座干涉等问题，影响后续的结构验证效率。对于做设备布线设计、PCB结构布局的工程师来说，这类连接器的三维模型能直接导入装配体中，提前预判布线空间、安装位置是否合理，避免后期打样后出现连接器和周边结构件干涉、线束弯折半径不足等问题，能大幅缩短产品的研发验证周期，减少打样迭代的成本。
