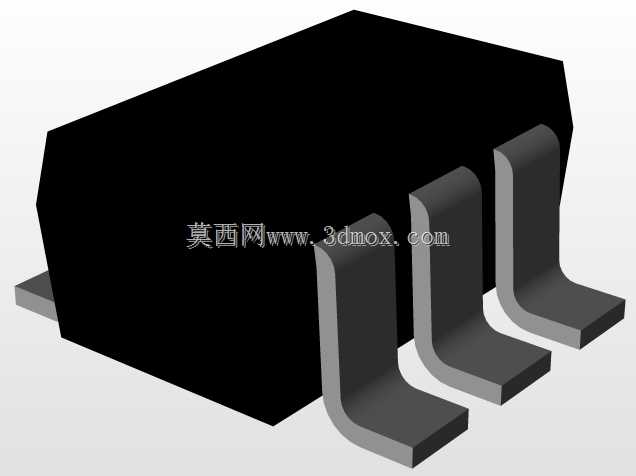

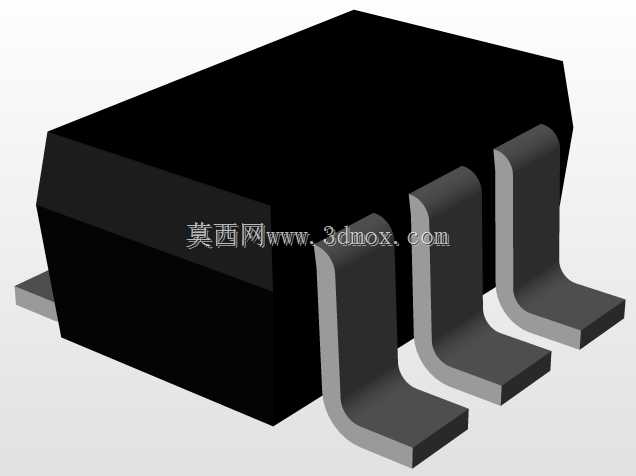

74LVC1G79贴片逻辑芯片三维结构

　　在消费电子、工业控制板卡的高密度PCB布局场景中，这类单路D触发器逻辑芯片的选型与装配精度，直接影响整板信号链路的时序稳定性。不同于传统双列直插封装的逻辑器件，这款SOT-353封装的74LVC1G79，把单路上升沿触发的D型触发器功能集成在极小的封装体内，主要承担数字电路中的信号锁存、时序同步、边沿检测功能，在手持设备的按键消抖电路、传感器信号的采样保持链路、低速总线的信号整形环节都有大量应用。做三维建模的时候，最先要确认的是引脚的成型角度与共面度要求，这类贴片元件的引脚是鸥翼型结构，引脚伸出封装本体的长度、弯折处的圆角半径、引脚末端的平面度，都直接影响SMT回流焊的上锡良率，建模时不能只做外观示意，

　　要把引脚与焊盘接触的平面做平整，同时还原引脚根部与封装本体的衔接间隙，避免结构干涉。封装本体的黑色环氧塑封部分，要注意边角的微小脱模斜度，实际量产的塑封件不会是绝对的直角，边缘有0.1mm左右的圆角过渡，建模时如果做纯直角，在做整机装配干涉检查的时候，会误报和周边屏蔽罩、相邻阻容元件的碰撞问题。从安装边界来看，这款芯片的占位尺寸极小，在PCB布局时，周边需要预留的焊盘外安全间距要符合IPC-SM-782标准，三维模型里要把引脚的中心距做精准，三个信号引脚加两个电源引脚的间距是0.5mm，建模时的公差要控制在±0.02mm以内，否则导出的STEP模型导入PCB设计软件做3D布局校验时，会出现引脚和焊盘错位的问题。

　　设计这类元件的三维模型时，不能只追求外观相似，要兼顾电子装联的实际工艺要求：比如引脚的厚度是0.2mm，弯折后引脚底面距离封装本体底面的高度是0.1mm，这个高度差是焊膏印刷后熔融焊锡形成焊点的空间，建模时如果把这个高度做小，会导致仿真时焊锡空间不足的误判，做的过大又会和实际器件的站立高度不符，影响整板的厚度核算。在实际设备应用中，这类小逻辑芯片往往布置在主控芯片周边，和周边的0402阻容件、小型ESD保护器件紧邻，模型的外形尺寸精度直接影响结构设计师做板卡堆叠时的空间评估，比如在做智能穿戴设备的主板堆叠时，板上所有元件的高度误差要控制在0.05mm以内，才能确保外壳和主板之间的间隙均匀，不会出现元件顶壳的问题。另外，

　　建模时要注意封装本体顶部的丝印区域虽然在三维结构上没有凸起，但如果是做可视化渲染或者生产装配指导的动画，可以保留丝印的位置基准，不需要把丝印字符做成立体结构，避免模型面数过多影响大装配体的旋转操作流畅度。从功能特性上，这款芯片的工作电压覆盖1.65V到5.5V，能兼容不同电平的数字电路，对应的三维模型在做元件库归类时，要和同封装的其他逻辑器件做好外形区分，虽然封装尺寸一致，但不同型号的芯片引脚功能定义有差异，模型的引脚编号要和实际 datasheet 完全对应，方便硬件工程师在做3D布局时快速核对引脚走线方向，避免出现芯片装反的设计错误。在做工业级板卡的结构设计时，还要考虑这类芯片在涂覆三防漆后的厚度增量，模型的本体顶部可以预留0.03mm的涂层厚度空间，方便做整机的绝缘距离校验，尤其是在高压和低压电路混合布局的板卡上，元件之间的电气间隙通过三维模型核算时，要把涂覆层的厚度影响考虑进去。鸥翼引脚的建模还要注意，引脚末端的倒角处理，实际生产的引脚冲压后会有微小的倒角，避免在贴装时刮擦焊膏导致印刷图形变形，建模时给引脚末端加0.05mm的小倒角，更贴近真实器件的形态，也能避免在做装配仿真时出现尖锐边的错误提示。
