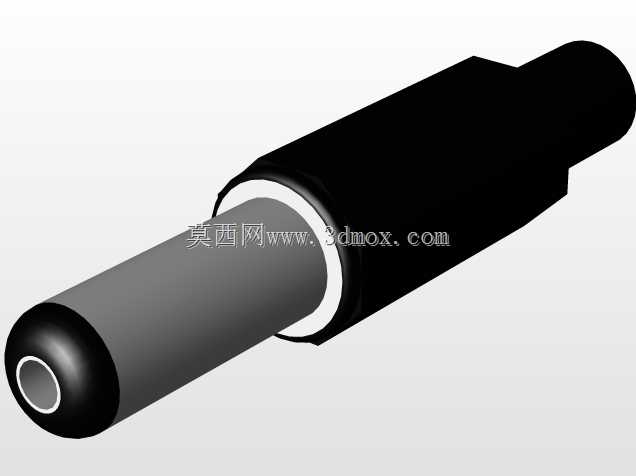

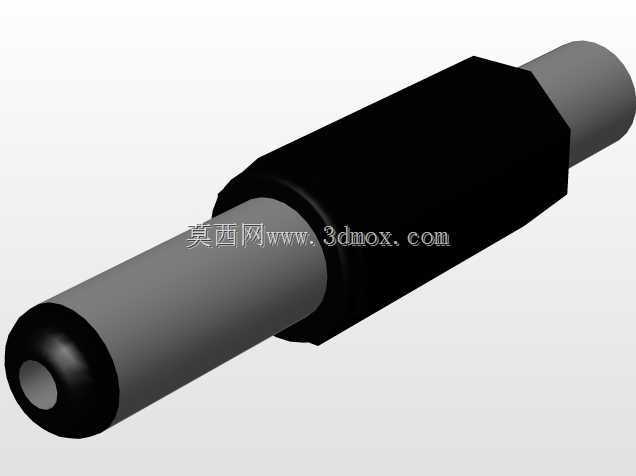

音频传输用同轴公头接插件结构设计

　　在消费电子、专业音视频工程、小型测控设备的布线场景里，这类同轴结构的公头接插件是模拟音频信号传输链路里最常见的互联部件，日常接触的有线耳机、桌面音箱、调音台外设、工业传感信号的有线传输端，都能见到同结构接插件的应用。从结构设计逻辑来看，这类接插件的核心诉求是保证信号传输的屏蔽完整性与插拔耐久性，建模时首先要明确各段的尺寸配合边界：前端插合段的外径公差需要控制在0.02mm以内，保证插入对应母座时既不会出现旷量导致的接触不良，也不会因为过盈量太大造成插拔阻力过大、长期使用磨损母座接触弹片。插合端最外侧的金属环是信号地接触层，中间的绝缘隔层需要选用介电常数稳定的工程塑料材质，建模时要保证绝缘层与内外导体的同轴度误差不超过0.01mm，

　　避免信号传输过程中出现阻抗不连续的问题，造成高频信号衰减或者串扰。中间段的屏蔽壳体是整个接插件的结构支撑主体，采用滚花或者直纹防滑结构的设计，是为了方便用户插拔时施力，不会因为手部打滑导致施力方向偏斜，掰弯内部插针或者损坏母座接口。尾部的出线段需要做阶梯收径结构，适配不同线径的屏蔽线缆，建模时要预留出线端的压接或者焊接空间，内部导体的焊接槽深度要控制在3mm左右，既保证焊锡能够充分浸润导体与插针连接端，也不会因为焊锡堆积造成绝缘层装配时出现间隙。从安装适配的角度来说，这类接插件不需要额外的固定法兰，属于自由端互联部件，整体外形的最大外径不超过8mm，总长度控制在30mm上下，能够适配大部分设备面板上的标准开孔间距，

　　不会出现相邻接口互相干涉的情况。在实际工程选型中，这类接插件的接触电阻需要控制在30mΩ以下，绝缘电阻要大于100MΩ，才能保证弱信号传输过程中的信噪比满足要求，建模时需要特意考虑接触弹片的弹性变形量，插合时弹片的正向压力保持在0.5N-1N之间，既能保证接触可靠，也能保证500次以上插拔循环后接触压力不会出现明显衰减。很多新手建模时容易忽略绝缘层的爬电距离设计，在内外导体之间的绝缘段需要预留至少1mm的沿面距离，避免在潮湿环境下出现绝缘击穿的问题。另外，外壳的边角都需要做R0.3以上的圆角处理，不仅是为了握持时的手感，也能避免装配线缆时锐边割伤线缆的屏蔽层与绝缘外皮，造成后续使用中的短路隐患。在布线密集的设备内部，

　　这类接插件的外形做了等径圆柱设计，没有突出的卡扣或者凸台，能够在狭小的布线空间里灵活调整走线方向，不会和周边的电容、电阻等元器件发生结构干涉。针对不同的应用场景，这类接插件的外壳材质可以选用黄铜镀镍或者锌合金压铸，前者导电性能更好，适合对信号屏蔽要求高的专业音频场景，后者结构强度更高，适合工业现场经常需要插拔的测控信号连接场景，建模时可以根据材质的成型工艺调整壁厚，锌合金材质的外壳壁厚可以做到0.8mm，黄铜冲压结构的外壳壁厚控制在0.3mm即可满足结构强度要求。尾部的线缆固定部位需要设计防滑齿结构，当线缆护套压接在这个位置时，能够承受至少30N的拉脱力，避免使用过程中线缆被扯动时，内部焊点受力脱落造成信号中断。
