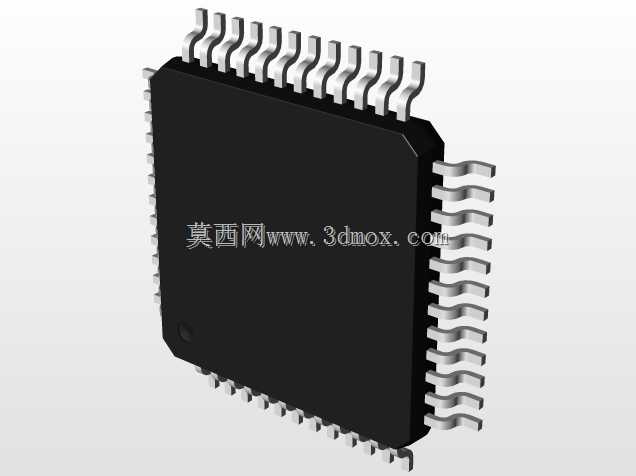

48针0.5mm节距QFP表面贴装芯片封装结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，QFP封装的集成电路是极为常见的表贴元器件，这类带翼形引脚的方形封装器件，凭借引脚分布在封装本体四侧的结构特点，能在有限的板卡面积内实现更多IO引脚的引出，适配中高密度的电路布线需求。本次呈现的48引脚QFP结构，引脚节距设定为0.5mm，本体尺寸控制在7mm×7mm的方形规格，属于小尺寸薄型QFP的典型范畴，在做PCB封装库绘制、板卡堆叠干涉检查、焊接工装设计时，这类精准的三维结构能帮结构工程师提前规避很多装配阶段的隐性问题。

　　从实际应用场景来看，这类封装的芯片常被用在小型化的工业采集模块、便携医疗设备的主控板、车载传感器的信号处理单元上，因为板卡本身的尺寸受限，元器件的布局密度往往很高，传统的插件式封装根本无法满足空间要求，而表面贴装的QFP器件可以通过回流焊工艺直接焊接在PCB表层，不需要在板上钻过孔，能大幅提升板面的布线利用率。做结构设计的时候，很多新手容易忽略引脚的成型角度和共面度要求，实际上翼形引脚的弯折弧度、引脚末端的平直段长度，直接影响焊接时的锡膏爬锡效果，这个三维结构里还原了每一侧引脚的均匀排布，引脚从封装本体侧面引出后先水平延伸一小段，再向下弯折形成焊接面，每根引脚的间距严格保持0.5mm，既保证了焊接时引脚之间不会因为间距过小产生连锡，也能让SMT设备的吸嘴在取料时精准定位封装本体的中心位置。

　　在设计思路上，这类小尺寸QFP封装的本体边角做了微小的倒角处理，其中一个角设置了定位标识点，对应芯片引脚的1号脚位置，在SMT贴片的视觉定位环节，设备可以通过识别这个定位角快速判断芯片的摆放方向，避免反向贴装的报废问题。封装本体的厚度控制在常规薄型QFP的标准范围内，在做板卡的壳体堆叠设计时，只要预留出对应的本体高度空间，加上引脚焊接后的锡膏厚度余量，就不会出现壳体和元器件顶面干涉的情况。很多工程师在做三维布局的时候，往往只画一个方块代替芯片本体，忽略引脚的实际外伸尺寸，实际上引脚从本体侧面向外延伸的长度，会影响周边走线和相邻元器件的安全间距，尤其是在高压板卡或者高频信号板上，引脚和周边元器件的爬电距离、信号串扰余量都需要通过精准的三维结构来校核。

　　从安装边界来看，这个7mm×7mm规格的QFP器件，在PCB上的封装焊盘需要比引脚末端的宽度稍大，焊盘外侧预留的阻焊层宽度、引脚之间的阻焊桥宽度，都要和引脚的实际尺寸匹配，三维结构里还原的引脚宽度、引脚间距，可以直接用来核对封装库的焊盘尺寸是否合理，避免出现焊盘过窄导致焊接虚焊，或者焊盘过宽导致相邻引脚连锡的问题。另外在做波峰焊或者回流焊的工装设计时，压块的避让空间需要完全覆盖封装本体的外轮廓，同时不能压到伸出的引脚，否则会导致引脚变形，直接造成焊接不良。这类表贴芯片的引脚材质一般是可焊性较好的铜合金表面镀锡，结构上引脚和本体内部的引线框架连接，在建模的时候还原引脚的等距排布和弯折形态，能让结构工程师在做板卡的热仿真、振动仿真时，更准确地模拟引脚的受力情况，尤其是在车载类高振动要求的设备上，引脚的焊接强度、引脚和PCB连接部位的应力集中点，都需要借助精准的三维模型来提前评估，避免后期做可靠性测试时出现引脚断裂、焊盘脱落的问题。

　　在日常的设计工作中，很多工程师会从元器件厂商的官网下载STEP格式的封装模型，但不同厂商的同引脚数QFP封装，在本体厚度、引脚外伸长度、引脚弯折角度上往往存在细微差异，在做高精度的板卡设计时，这些细微差异可能导致后期装配时出现干涉，比如板卡上方的屏蔽罩内壁和芯片顶面的间隙不足，或者相邻的贴片电容和芯片引脚之间的安全距离不够。这个结构严格按照0.5mm节距48引脚QFP的通用工业规范建模，本体的方形轮廓、四侧等数量排布的引脚、边角的定位特征都做了还原，既可以用来核对自建封装库的尺寸准确性，也可以直接导入到板卡的三维装配文件中做干涉检查，不需要再花费时间从零开始绘制封装的三维结构，能大幅提升结构设计阶段的工作效率，减少因为元器件模型不准导致的后期改板问题。
