2mm×2.5mm贴片式晶体振荡器结构设计

　　在高密度电子组装的设计场景中，板载空间的每一寸余量都直接决定整机的集成度上限，这款2mm×2.5mm规格的SMD晶体振荡器，正是为适配紧凑型PCB布局需求开发的标准化表贴元件。从实际选型应用来看，这类小尺寸晶振广泛覆盖消费类便携电子、工业控制传感节点、车载低功耗控制模块、可穿戴智能设备等场景，在电路中承担时钟基准源的核心作用，为MCU、射频模块、接口芯片提供稳定的频率参考，直接影响整机的时序同步精度、通信误码率以及低功耗模式下的唤醒可靠性。

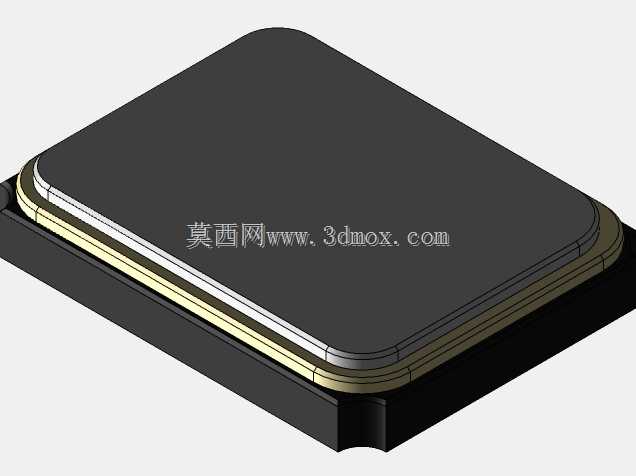

　　从结构设计逻辑来看，这款晶振采用了多层叠合的封装架构，最上层为哑光黑色的密封封装盖板，边缘做了小圆角过渡处理，既可以避免SMT回流焊过程中边角应力集中导致的封装开裂，也能在吸嘴取料时减少对位偏差，适配高速贴片机的取料精度要求。封装侧壁的金属化层采用阶梯式叠边设计，并非简单的平直结构，这种设计一方面可以提升陶瓷基座与金属盖板之间的密封可靠性，阻断外界水汽、粉尘进入晶振内部谐振腔，避免谐振晶片被污染导致频率漂移；另一方面，阶梯状的金属边缘可以在焊接时形成更均匀的焊锡爬锡面，提升焊点的机械结合强度，降低设备在振动、冲击工况下的元件脱落风险。底部的黑色基座采用高温陶瓷材质，热膨胀系数与PCB常用的FR-4基材匹配度较高，能够在-40℃到85℃的常规工作温区内减少热应力带来的焊点疲劳，同时陶瓷基座的绝缘性能优异，可以避免引脚之间的漏电流影响晶振的起振性能。

　　在安装边界的设计考量上，这款元件的标准封装尺寸严格遵循行业通用的2520表贴封装规范，长宽尺寸控制在2mm×2.5mm，整体封装高度控制在毫米级，不会对板卡上方的结构件装配造成干涉。PCB布局时，焊盘尺寸需要匹配元件底部的引出端子设计，焊盘间距预留足够的安全距离，避免波峰焊或回流焊过程中出现连锡短路；同时布局位置需要尽量远离板上的大功率发热元件、高频辐射源，减少热传导导致的频率温漂，以及电磁干扰对谐振信号的影响。从三维建模的细节还原来看，模型准确复现了封装的分层结构特征，包括盖板的圆角弧度、侧壁金属层的阶梯层次、基座的底部轮廓，没有做过度的简化处理，结构工程师在进行PCB板与整机结构的干涉检查时，可以直接调用该模型进行虚拟装配，验证元件与周边壳体、屏蔽罩、相邻元件的间隙是否满足装配公差要求，避免打样后出现元件顶壳、装配干涉等问题。

　　不同于插件式晶振需要预留引脚穿孔空间，这款SMD封装的晶振完全适配表面贴装工艺，不需要在PCB上开设过孔，能够节省板卡的布线空间，同时支持全自动贴片机高速贴装，大幅提升量产阶段的组装效率。在结构可靠性设计上，封装内部的谐振晶片采用三点式支撑结构固定在陶瓷基座上，能够承受最高数千G的冲击加速度，适配车载、工业现场等存在持续振动的应用场景，不会因为外部冲击导致晶片碎裂、频率偏移。建模过程中对封装外轮廓的公差控制按照行业通用的元件公差标准设定，所有外形尺寸的偏差范围控制在±0.1mm以内，完全满足结构设计阶段的虚拟装配精度要求，工程师不需要额外调整模型尺寸就可以直接导入装配体使用。在实际的电路设计中，这类小尺寸晶振通常会在周边配套布置负载电容、匹配电阻，模型的占位尺寸准确，也能帮助PCB工程师提前规划周边元件的布局空间，避免后期布线时出现空间不足的问题。
