64针0.5mm螺距QFP封装芯片结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，QFP类贴片封装芯片的三维结构模型是结构工程师开展干涉校验、焊盘匹配、钢网开孔设计的核心参考依据，本次呈现的64引脚QFP封装结构，针对10mm×10mm本体尺寸的通用型微控制器封装做了全尺寸还原，可直接用于PCB装配仿真、整机结构堆叠校验场景。

　　从实际工程应用角度看，这类0.5mm引脚螺距的QFP封装，广泛用在32位微控制器、通用逻辑芯片、接口转换芯片的量产封装上，工程师在做板级结构设计时，往往需要精准的三维模型来确认芯片周边的元件避让距离——比如芯片本体下方是否可以布置0402封装的贴片电容、引脚外侧的走线空间是否满足安规距离要求、波峰焊或者回流焊过程中元件的高度是否会和上方的结构件、屏蔽罩产生干涉。很多初级工程师在做布局时只参考 datasheet 上的二维尺寸，忽略引脚的成型弧度、本体边角的注塑圆角、定位标记点的凸起高度，很容易在样机试产时出现元件贴装偏移、屏蔽罩扣合压到引脚、散热片安装间隙不足的问题，这个三维模型把这些容易被忽略的细节都做了还原。

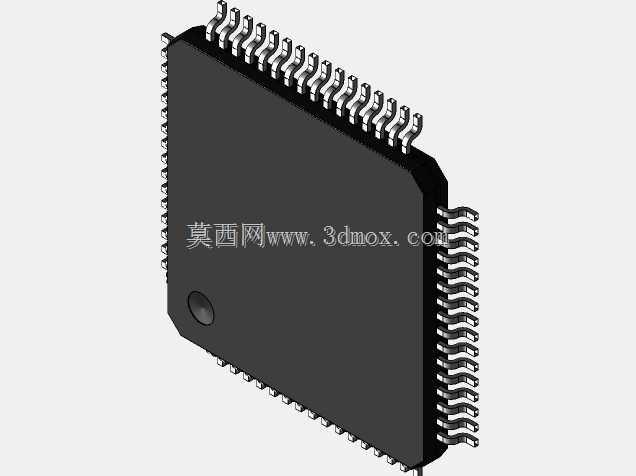

　　设计思路上，模型完全遵循JEDEC相关封装标准做参数化构建：本体部分采用黑色环氧树脂塑封的典型外形，边角做了标准的注塑脱模圆角，本体一角设置了圆形引脚1定位标记，和实际量产芯片的定位特征完全一致；引脚部分采用鸥翼型成型结构，每一侧均匀布置16个引脚，总计64个引脚，引脚的宽度、厚度、伸出长度、弯折弧度都严格对应0.5mm螺距QFP的标准尺寸，引脚的共面度公差也在模型上做了隐含体现，能帮助工程师在做焊盘设计时准确计算引脚和焊盘的接触面积，避免出现虚焊、连焊的工艺问题。

　　安装边界方面，模型明确标注了芯片的本体长宽为10mm×10mm，本体厚度符合常规塑封QFP的标准厚度，引脚外侧的最大轮廓尺寸、引脚底部到PCB板面的贴装高度、引脚末端的伸出长度都做了精准还原，工程师在做整机结构设计时，可以直接调用这个模型来确认芯片上方的预留空间：比如如果需要在芯片表面粘贴导热垫连接散热片，就能根据模型的本体高度计算导热垫的压缩量；如果需要在芯片上方布置屏蔽罩，就能根据引脚的最高高度确认屏蔽罩的内部净空尺寸，避免屏蔽罩压到引脚造成短路。

　　在实际的产线贴装环节，这个模型还能用来做吸嘴选型的参考——模型还原了芯片本体顶部的平整区域尺寸，工程师可以根据这个尺寸选择对应规格的SMT贴片机吸嘴，避免因为吸嘴尺寸过大碰到引脚、或者吸嘴尺寸过小导致吸持不稳的问题。另外在做ICT测试针床设计时，也可以参考模型的引脚位置来布置测试探针，避开塑封本体的区域，保证探针能准确接触到测试点，不会扎到芯片本体造成元件损坏。

　　很多工程师在自建封装模型时，往往会简化引脚的弯折结构，把引脚做成直片状，这会导致在做装配仿真时出现引脚和焊盘位置不匹配、干涉检查误报的问题，这个模型的引脚部分完全还原了实际生产中的鸥翼弯结构，包括引脚根部和塑封本体连接的过渡段、中间的弯折圆弧段、末端的平直贴装段，和真实芯片的引脚形态完全一致，不管是做回流焊的应力仿真，还是做板级的振动可靠性分析，都能提供准确的结构参考。
