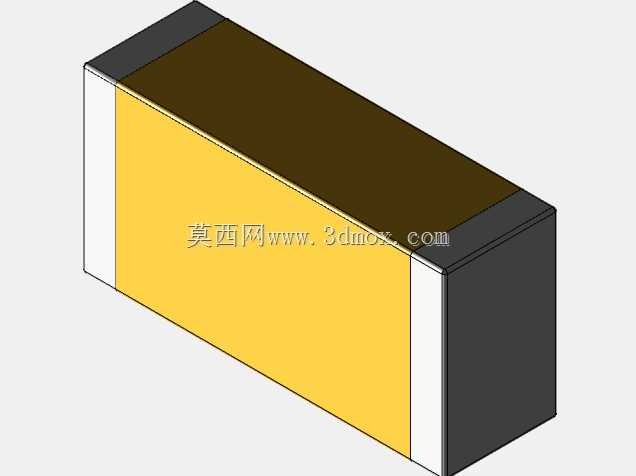

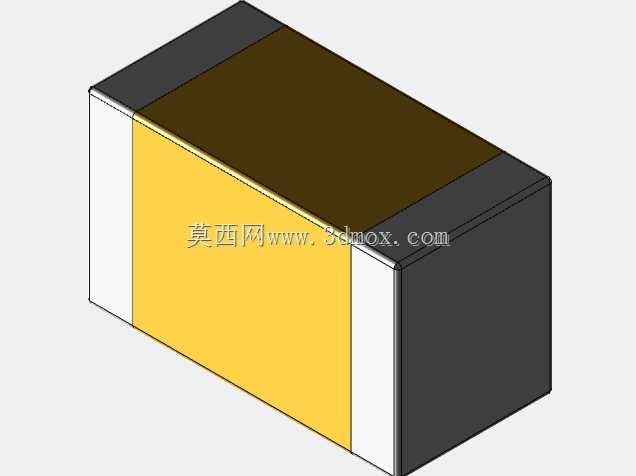

贴片式封装基本电容器三维结构设计

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，贴片电容是板上用量最大的无源器件之一，这类无引脚的片式结构器件，相比传统直插电容拥有更优的高频特性，同时能大幅压缩板卡占用空间，适配SMT自动化产线的高速贴装流程，不需要额外的引脚成型、波峰焊工序，能有效降低整机组装的工艺复杂度。做这类元件的三维建模时，首先要明确的是安装边界约束，不同封装规格的贴片电容对应不同的焊盘尺寸、禁布区要求，建模过程中需要把本体的长宽高公差、端电极的宽度范围都纳入考量，不能只做理想化的方块结构——端电极的镀层厚度、本体与端电极的衔接倒角，都会影响后续结构干涉检查、装配仿真的准确性，很多新手建模时容易忽略端电极的突出尺寸，

　　导致导出的模型导入PCB软件后，和相邻元件的安全间距计算出现偏差，实际打样后出现元件贴装偏移、相邻元件短路的问题。从功能特性来看，这类片式电容在电路中承担的作用十分多元，电源回路中做去耦滤波时，需要靠近芯片电源引脚布置，模型的尺寸精度直接影响布局时的走线长度规划，高频信号回路中做耦合电容时，本体的寄生参数和安装位置强相关，精准的三维模型能帮助结构工程师提前评估元件和外壳、屏蔽罩的距离，避免后期组装时出现顶壳、屏蔽盖无法扣合的问题。设计这类元件模型时，不需要做内部的介质层、电极卷绕结构，因为结构设计环节只需要关注外部装配尺寸，过度细化内部结构反而会增大模型文件体积，拖慢整板装配的加载速度；本体的外观分色要对应实际物料的标识特征，

　　端电极的金属质感、本体塑封层的哑光质感区分开，能方便BOM可视化核对时快速识别元件类型，避免和贴片电阻、贴片电感的同封装模型混淆。实际选型搭配时，不同容值、耐压等级的同封装电容，外部尺寸完全一致，建模时可以做参数化驱动的模板，修改对应参数就能快速生成不同规格的模型，不需要重复绘制基础外形；安装面的平面度要在模型中做合理体现，端电极的底面要和PCB焊盘表面完全共面，不能出现本体下沉或者悬浮的情况，否则做热仿真、焊接应力仿真时，计算结果会和实际工况出现较大偏差。很多工程师在做整机结构堆叠时，容易低估这类小元件的高度影响，尤其是薄型消费电子类产品，内部堆叠间隙往往只有零点几毫米，电容本体的高度公差如果没有在模型中预留余量，

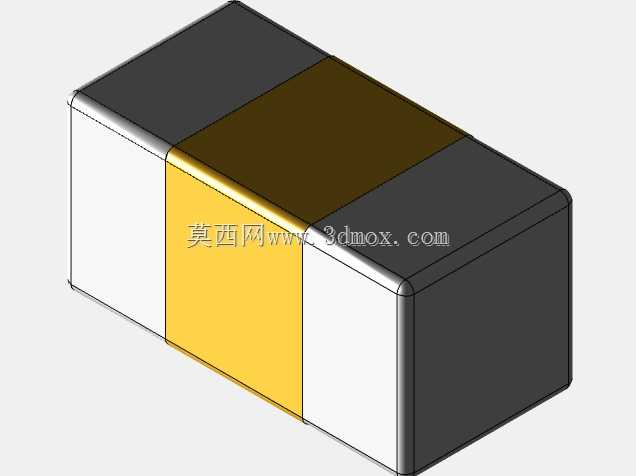

　　后期量产时很容易出现元件顶到屏幕FPC、电池包膜的问题，所以建模时要把元件的最大实体尺寸作为建模基准，也就是取尺寸公差的上限来构建模型，这样在做干涉检查时才能覆盖最坏的装配情况，提前规避结构风险。端电极的侧面要做微小的倒角处理，这不仅是还原实际物料的工艺特征，也能在做装配动画、产线贴装仿真时，模拟吸嘴取料、贴装头下压的过程更贴合实际，不会出现锐利棱边和吸嘴、焊盘的计算穿模问题。这类片式元件的模型不需要做复杂的装配关系，单个零件模型即可满足使用需求，因为实际生产中它是作为单一物料贴装到PCB上的，不存在拆分装配的环节，建模时把本体和两端电极做合并处理，能减少零件数量，提升大装配体的运行流畅度。在工业控制类板卡的设计中，这类电容往往需要在宽温域环境下工作，模型的尺寸基准要和物料手册的标称尺寸严格对齐，包括本体长度方向的两个端电极内侧间距，这个尺寸直接对应焊盘的设计长度，如果模型尺寸偏差，会导致焊盘设计过长或者过短，焊接时出现立碑、虚焊的工艺缺陷。
