TSOP-10表面贴装集成电路封装三维结构

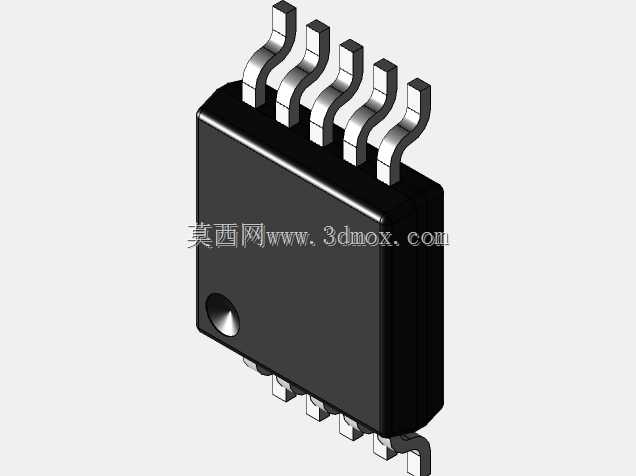

　　在消费电子、工业控制板卡、车载电子模块的PCB设计环节，TSOP类薄型小尺寸封装的元器件是板级布局中高频出现的贴装部件，这类封装的三维建模精度直接影响后续SMT钢网开制、贴片机吸嘴选型、回流焊治具设计的全流程适配性，很多刚接触板级结构设计的工程师容易忽略封装引脚成型细节、本体定位标记的位置偏差，导致实际贴片过程中出现引脚共面度超差、丝印对位偏移、焊盘爬锡不足等批量生产问题。这款TSOP-10封装的三维结构还原，完全按照实际量产的表面贴装器件尺寸链做逆向建模，引脚部分采用鸥翼型成型设计，每根引脚的弯折弧度、根部与本体的衔接圆角、引脚末端的平面度公差都做了等比例还原，建模时特意保留了引脚与塑封本体连接处的应力释放圆弧，

　　这部分结构是很多通用封装库容易简化的细节，而实际生产中这个圆弧的尺寸直接影响引脚的抗弯折疲劳性能，在PCB受外力形变时，合理的圆弧过渡能避免引脚根部断裂导致的电路导通失效。本体部分的建模还原了环氧塑封料的哑光质感特征，同时在本体一角设置了圆形凹点定位标记，这个标记是SMT贴片过程中视觉对位的关键识别点，也是维修拆焊时判断引脚1位置的核心标识，建模时标记的深度、直径都按照JEDEC封装标准的公差中值做了设定，避免后续做PCB丝印封装时出现定位标记与本体实际位置错位的问题。从安装边界来看，这款封装的本体厚度、引脚外伸宽度、引脚间距都严格对应10引脚薄型小尺寸封装的通用安装规范，建模时特意预留了焊盘与引脚末端的重叠公差带，

　　结构工程师在做PCB布局时，可以直接调用该模型做3D布局校验，检查元器件与周边接插件、结构件、散热片的安全间隙，尤其是在高密度布线的板卡上，TSOP封装的本体高度较低，很多工程师容易忽略其与上方屏蔽罩的装配间隙，通过精准的三维模型做干涉检查，能在设计阶段就规避屏蔽罩压碰元器件本体、挤压引脚导致短路的问题。从功能特性来看，这类10引脚的TSOP封装常用来承载小容量存储芯片、逻辑接口芯片、电源管理芯片，在工业传感模块、便携消费电子、车载辅助控制单元中应用广泛，其鸥翼型引脚的设计相比直插封装能大幅降低贴装后的占用板面面积，同时相比BGA类封装，TSOP的引脚外露，后期维修拆焊的难度更低，不需要专用的返修台就能完成芯片更换，对小批量试制、

　　售后维修场景的适配性更好。建模过程中没有刻意简化引脚的金属折弯特征，也没有省略塑封本体的边角脱模斜度，这些细节在做热仿真分析时也能提供更准确的模型支撑，比如回流焊过程中，引脚的金属材质与塑封本体的热膨胀系数不同，精准的引脚模型能更真实模拟温度变化过程中引脚的形变量，帮助工艺工程师提前调整回流焊的温区曲线，减少虚焊、桥连等焊接缺陷的出现。另外，模型的引脚共面度按照量产器件的常规公差做了设定，结构工程师在做SMT载板设计时，可以直接参考模型的引脚高度差设置载板的支撑高度，避免载板顶到元器件本体导致贴片偏移。在做整机结构堆叠时，这款封装的三维模型也能帮助结构工程师确认元器件与壳体内部加强筋、导热垫的位置关系，比如在需要给芯片加贴导热垫的场景下，精准的本体顶面平面度模型能帮助计算导热垫的压缩量，保证导热效果的同时不会因为压力过大导致塑封本体开裂、引脚虚焊。
