DLW43系列共模扼流电感结构设计

　　做车载电子、工业控制板卡EMC整改的工程师对这类贴片共模扼流圈不会陌生，DLW43SH510XK2L这个料号对应的结构，是信号端口抑制共模干扰的核心被动器件，日常做PCB布局、结构干涉检查、整机BOM三维建模的时候，必须把这类器件的精确外形做进装配体，不然回流焊过炉、外壳装配的时候很容易出现干涉问题。

　　从实际应用场景来说，这类器件主要用在CAN总线、LVDS信号链路、USB2.0端口、低压差分信号传输线路上，板卡工作的时候，线路上耦合的共模高频干扰会顺着信号线传导出去，超过EMC测试的传导发射限值，这个扼流圈对差模信号的阻抗极低，不会影响正常的差分信号传输，但是对共模的高频噪声呈现很高的感抗，能把共模噪声耗散掉，相当于在线路里加了一个只拦干扰不挡有用信号的关卡。很多工程师做板卡设计的时候只看原理图的感量参数，忽略三维尺寸和焊盘位置，结果打样回来器件贴歪、或者和旁边的屏蔽罩、结构件顶到，反而耽误项目进度。

　　从结构设计的思路来看，这个器件采用方形塑封外壳，底部四个对称的金属焊端，是标准的SMD表贴封装，外壳用耐高温的工程塑料注塑成型，能承受回流焊的峰值温度，不会出现壳体变形、引脚虚焊的问题。内部是铁氧体磁芯，双绕组对称绕制在磁芯上，绕组的出线直接连接到底部的焊端，减少了内部引线的寄生参数，保证高频段的阻抗特性稳定。磁芯的选材专门针对几十MHz到几百MHz的共模噪声频段，在这个区间内的共模阻抗能达到几千欧，足够把端口的共模干扰压到合规范围内。

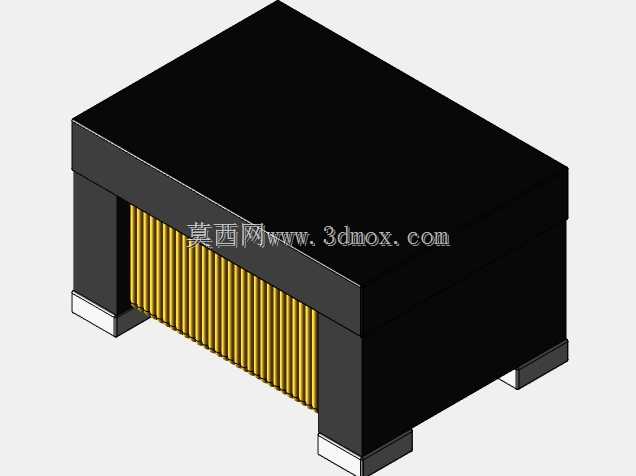

　　外形尺寸和安装边界是做三维建模最需要注意的点，这个器件的主体是长方体结构，顶部是平整的黑色塑封面，没有凸起的标识或者结构，侧面能看到内部露出的黄色绕组排线，四个焊端分布在壳体底部的四个角位置，焊端的高度、宽度都严格对应行业标准的焊盘封装尺寸，建模的时候要注意焊端和壳体之间的台阶差，不能把焊端和壳体做成齐平的，不然生成的钢网开孔尺寸会不对，影响锡膏印刷的质量。安装的时候，器件底部和PCB表面之间要预留合适的锡膏厚度空间，不能把壳体直接压在PCB上，不然焊接的时候锡膏里的助焊剂挥发不出来，容易形成虚焊、气孔。另外器件的顶部和周边的屏蔽罩、结构件之间要留出至少0.5mm的安全间隙，避免组装的时候压伤器件本体，或者因为应力导致焊点开裂。

　　很多刚入行的结构工程师做板卡装配建模的时候，习惯用简化的方块代替这类被动器件，结果到整机试装的时候才发现尺寸不对，要么是器件高度超了顶到外壳，要么是焊盘位置不对和旁边的电容电阻撞件。精确的三维模型能在设计阶段就把这些干涉问题排查掉，减少打样返工的次数。另外做热设计的时候，也要考虑这类器件的温升，虽然共模电感的功耗很低，但是在大电流信号线路上，绕组的铜损还是会带来一定的温升，建模的时候保留绕组和磁芯的结构细节，也能给后续的热仿真提供准确的模型基础。

　　从实际选型的角度来说，这个规格的扼流圈额定电流、耐压等级都适配常规的车载和工业级信号端口，塑封外壳的阻燃等级满足UL94-V0要求，在高温、高湿的工业环境下也能长期稳定工作，不会出现壳体开裂、绕组氧化的问题。建模的时候还原侧面的绕组排布细节，也能帮助硬件工程师更直观地理解器件的内部绕向，在布线的时候更好地匹配差分线的走向，减少布线带来的共模辐射。
