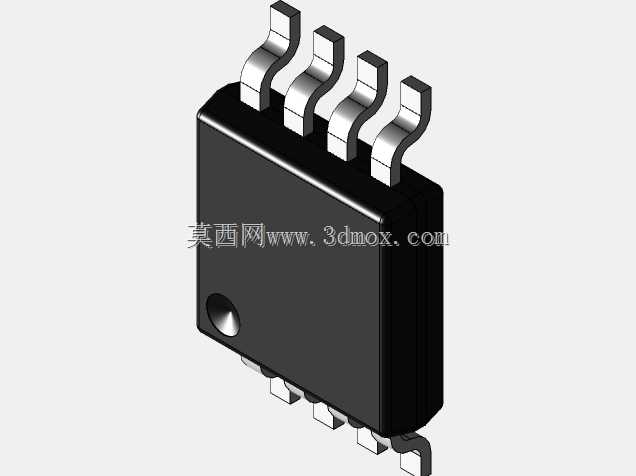

UMAX8封装0.65mm节距外露焊盘电子元件

　　在消费电子、工业控制板卡、便携医疗设备的PCB布局环节，小尺寸贴片封装的半导体元件选型直接决定了板卡的空间利用率与散热表现，这款UMAX8封装的元件模型，还原了0.65mm节距外露焊盘的结构细节，能为结构设计工程师在做PCB叠层规划、元件干涉检查、焊盘钢网开孔设计时提供精准的三维参照。做过便携类电子产品结构设计的工程师都清楚，当板卡尺寸被压缩到极致时，每一个贴片元件的引脚成型公差、本体高度、焊盘伸出长度，都会影响后续SMT贴片的良率，甚至会和周边的屏蔽罩、结构筋位产生干涉，以往很多工程师在布局阶段只用二维封装库做参考，经常出现贴片后元件本体和结构件顶死、引脚爬锡距离不足的问题，这类精准的三维封装模型，能在设计前期就把这些隐患排查掉。

　　从结构设计的角度看，这款封装采用8引脚双侧翼形引脚布局，引脚的弯折弧度完全符合SMT贴片的工艺要求，引脚末端的焊盘接触区做了平整化处理，能保证回流焊时焊锡的浸润一致性，底部的外露焊盘是这类封装的核心设计点，它不仅是元件的主要散热通道，同时也承担了内部芯片的接地连接作用，0.65mm的引脚节距属于细间距贴片范畴，对PCB焊盘的尺寸公差、钢网的开孔厚度都有明确要求，模型里还原的引脚间距、本体边缘到引脚末端的距离、外露焊盘的凸台高度，都和实际量产元件的尺寸边界保持一致。在实际的设备应用场景里，这类封装多用于电源管理芯片、信号切换芯片、小功率驱动芯片的承载，常见于手持测温设备、工业传感器模块、便携数据采集终端的板卡上，

　　这类设备的内部空间通常非常紧凑，板卡上除了半导体元件，还要布置连接器、无源器件、屏蔽结构，元件的三维尺寸如果出现偏差，很容易导致整体布局需要反复调整。设计这类封装三维模型的时候，首先要明确安装边界的约束：元件本体的长宽尺寸要严格对应规格书的标称值，不能出现正偏差，否则会占用周边元件的布局空间；引脚的成型角度要控制在工艺允许的公差范围内，角度过大容易导致贴片时引脚浮高，角度过小则会导致引脚和焊盘对位不准；底部外露焊盘的高度要略高于引脚的焊接面高度，保证回流焊时焊锡能充分填充焊盘和元件之间的缝隙，同时不会导致元件被焊锡顶起出现倾斜。很多新手工程师在做这类封装建模的时候，容易忽略引脚末端的倒角结构，

　　实际上量产元件的引脚末端都会做轻微的倒角处理，避免贴片时引脚刮擦焊盘导致锡膏被刮走，模型里还原的这个细节，能让干涉检查的结果更贴近实际生产状态。另外，这类封装的本体顶部通常会有一个圆形的定位标记，也就是模型上呈现的凹点，这个标记是SMT贴片时的视觉对位标识，同时也用来指示引脚的起始序号，建模时这个标记的位置、深度、直径都要和实际元件一致，否则在做贴片工艺仿真的时候，会出现视觉对位系统识别错误的问题。在做板卡的热仿真分析时，这个外露焊盘的热传导参数设置也很关键，模型里的焊盘和本体是一体化的结构，能准确反映热量从芯片通过外露焊盘传导到PCB地平面的路径，帮助工程师评估不同散热条件下的元件工作温度，避免出现过热降频的问题。对于需要做整机跌落仿真的工程师来说，这个模型的引脚结构强度参数也能提供参考，翼形引脚的弯折半径、引脚和本体的连接强度，直接决定了跌落时引脚是否会出现断裂、虚焊的问题，精准的三维模型能让仿真结果的可信度大幅提升，减少后续样机测试的整改次数。在做自动化产线的吸嘴选型时，元件本体的顶部平整度、长宽尺寸也是重要的参考依据，模型还原的本体顶部平面度，能帮助工程师判断选用什么尺寸的吸嘴能保证贴片时的吸附稳定性，避免出现吸嘴漏气、元件偏移的问题。
