暖通空调系统用1/4英寸检修阀结构

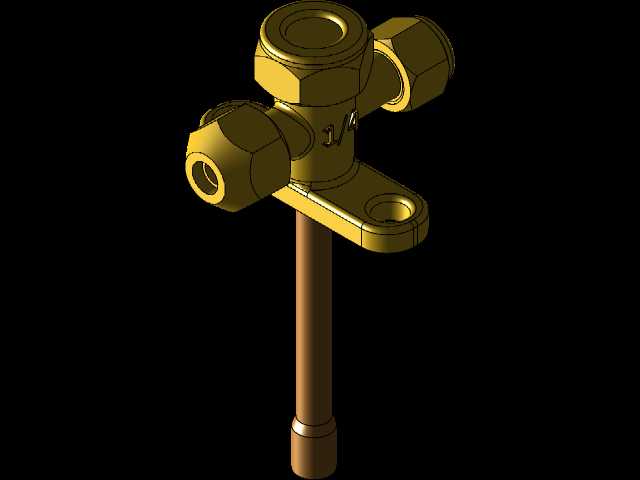

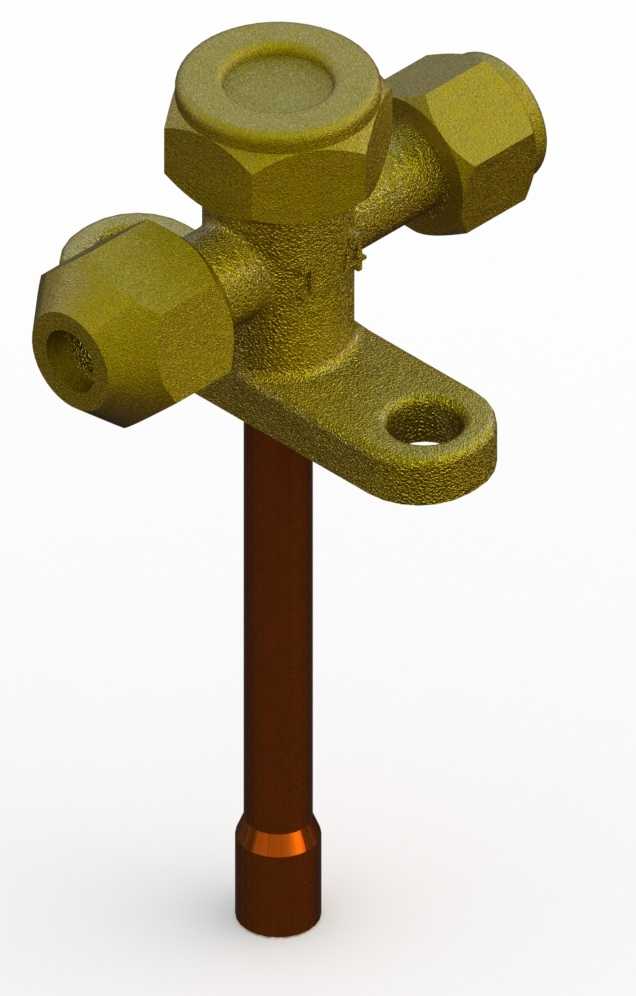

　　在暖通空调、小型制冷机组的管路运维场景中，这类小通径检修阀是不可或缺的管路功能部件，主要承担系统压力检测、冷媒充注、检修泄压的核心作用，日常运维中无需拆解主管路即可完成系统状态排查与介质补充，大幅降低制冷系统的运维难度与停机时长。从结构设计来看，该阀采用十字型主体布局，顶部设置六角形操作端，可配合标准扳手完成阀杆的启闭操作，两侧对称布置外螺纹接口用于接入制冷管路，侧方延伸的带孔安装耳用于将阀体固定在机组支架或钣金上，避免管路振动导致的接口松动，下部延伸的阀杆段采用阶梯轴结构，端部的环形槽用于配合密封件实现阀杆处的介质密封，杜绝冷媒泄漏风险。设计过程中首先需要匹配1/4英寸通径的流量需求，两侧接口的螺纹规格适配常规制冷管路的连接标准，

　　无需额外转接件即可完成现场装配；安装耳的开孔位置与孔径经过适配，可匹配常规M4或M5规格的固定螺钉，安装时阀体与安装面之间预留0.5-1mm的间隙，避免装配应力导致阀体变形影响密封性能。实际应用中，这类检修阀通常布置在制冷系统的高压侧与低压侧管路上，运维人员通过连接顶部的检测接头即可读取系统实时运行压力，判断冷媒充注量是否符合机组运行要求，当系统需要补充冷媒时，可通过该阀直接完成充注操作，无需对主管路进行切割或拆解。结构建模过程中需要重点关注几个配合面的精度控制：阀杆与阀体的配合段采用H8/f7的间隙配合，既保证阀杆转动顺畅无卡滞，又能配合密封件实现零泄漏；两侧接口的外螺纹需要保证同轴度公差在0.1mm以内，

　　避免管路连接时出现偏载导致螺纹滑牙或密封失效；顶部六角操作端的对边尺寸严格遵循标准紧固件的尺寸规范，确保常规扳手可以顺利咬合操作，不会出现打滑磨损的情况。从安装边界来看，该阀整体占用空间较小，十字布局的结构让管路连接方向与操作方向互不干扰，安装时需要预留至少30mm的扳手操作空间在顶部六角端位置，两侧管路接口需要预留足够的管路弯曲半径，避免管路应力集中在阀体接口处；安装耳的固定位置需要保证阀体受力均匀，不能出现单侧悬空固定的情况，否则长期振动下容易出现阀体开裂的故障。不同于大通径的管路截止阀，这类小通径检修阀的密封结构采用软密封形式，密封件选用耐冷媒腐蚀的丁腈橡胶或氟橡胶材质，

　　可在-30℃到120℃的工作温度范围内保持稳定的密封性能，适配常规氟利昂类冷媒的使用场景。在结构细节处理上，阀体所有的流道转角处都做了圆角过渡，避免介质流动时出现涡流阻力，减少冷媒流动过程中的压力损失，同时也能避免杂质在转角处堆积堵塞阀口；阀杆端部的密封面采用平面密封结构，相比锥面密封加工难度更低，密封性能更稳定，长期使用后即使出现轻微磨损，也能通过阀杆的进给量补偿密封面的磨损量，延长阀门的整体使用寿命。建模过程中对各个特征的拔模角度做了统一处理，金属材质的阀体采用压铸成型工艺时，所有非加工面的拔模角度设置为1.5°，既方便压铸脱模，又不会影响后续的装配精度；加工面的粗糙度要求控制在Ra1.6以内，保证密封配合面的平整度，非加工面的粗糙度控制在Ra6.3即可，满足外观与防腐蚀的基础要求。这类检修阀虽然结构尺寸小，但在制冷系统中的作用至关重要，一旦出现密封失效或卡滞故障，会导致系统冷媒泄漏、压力检测失准，直接影响整个空调或制冷机组的正常运行，因此在结构设计时需要充分考虑长期使用的可靠性，所有的受力部位都做了加厚处理，比如安装耳与主体连接的位置设置了加强筋，避免安装紧固时出现断裂；两侧接口的根部也做了加厚过渡，减少管路振动带来的疲劳损伤。
