直角式手动调节旋转阀结构设计

　　这款直角式旋转阀主要面向小通径流体管路的通断与流量调节场景，常见于实验室流体试验台、小型液压动力单元、化工取样管路、气动控制回路这类对安装空间有严格限制的工况中，相比直通式阀件，它能在管路90度转向位置直接完成阀件安装，省去额外的直角接头，减少管路泄漏点的同时压缩整体管路排布空间。从实际使用逻辑来看，该阀依靠旋转阀芯的角度变化改变流道通径面积，既可以实现管路的完全截断，也能在0到90度的调节区间内对流体流量进行线性微调，适配气体、低粘度液压油、中性水基介质等多种常见工业流体的输送控制需求。

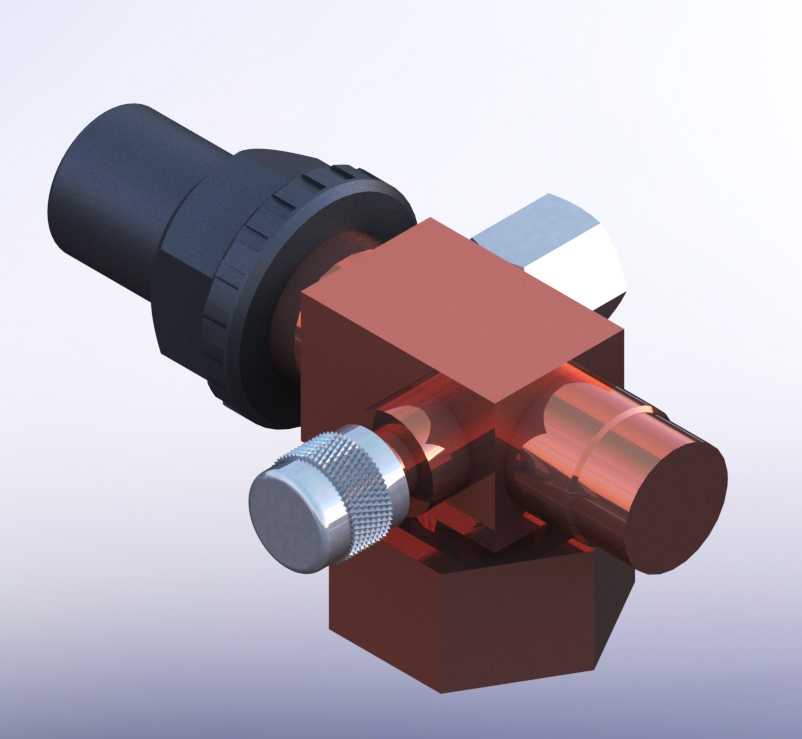

　　设计层面上，这款阀采用了方体主阀块的结构形式，区别于传统圆柱状阀体，方体结构的平面定位基准更明确，在集成阀组安装、面板嵌装时不需要额外加工定位面，直接靠阀块的两个相邻垂直面就能完成安装定位，能有效降低集成装配时的对位难度。阀块的两个外接接口采用了不同的连接结构，一端为外螺纹快插式硬管连接端，表面做了防滑滚花处理，操作人员不需要额外的扳手工具，徒手就能完成管路的插接与锁紧，适合需要频繁拆装的试验类管路场景；另一端为外螺纹卡套连接端，适配金属硬管的长期固定连接，连接后密封可靠性更高，能承受1.6MPa以内的常规工作压力。

　　操作端的设计充分考虑了手动操作的人机工程需求，调节旋钮的外圈做了细密的网纹滚花，即使操作人员手上沾有少量油污或水渍，也能稳定握持旋钮完成调节动作，不会出现打滑问题；旋钮与阀杆之间采用了防脱卡簧结构，避免频繁调节过程中旋钮从阀杆上脱落。阀杆与主阀块之间设置了两道O型密封圈，分别位于阀杆的上下两个位置，形成双重密封结构，在阀杆旋转过程中能始终保持密封面的贴合度，杜绝阀杆位置的外泄漏问题。主阀块与端盖的连接采用了内六角螺钉锁紧的方式，密封面采用平面加密封垫的结构，相比螺纹旋合的端盖结构，这种连接方式的密封压力更均匀，不会因为旋合扭矩偏差导致密封垫偏磨泄漏，后期拆解维护时也更容易控制装配扭矩。

　　从安装边界尺寸来看，这款阀的主体方块边长控制在较小范围内，两个接口的中心距经过优化，在保证流道通径满足流量要求的前提下，尽可能压缩了阀件的整体外轮廓尺寸，安装时两个接口的轴线相互垂直，距离安装基准面的高度统一，在做紧凑型阀组集成时，不会和相邻的其他阀件产生安装干涉。阀件的操作旋钮突出阀块表面的高度经过测算，既保证了足够的操作力矩握持空间，又不会因为突出过多导致在狭小设备舱内被意外触碰改变开度。流道的内部转角位置做了圆弧过渡处理，避免直角流道带来的流体紊流与压力损失，在小流量调节工况下，能让流体状态更稳定，减少调节过程中的流量波动，提升调节精度。

　　在实际选型适配过程中，这款阀的结构特性决定了它更适合中小流量的控制场景，不适合大通径、高压力的主输送管路使用。设计时对阀芯的转动阻尼做了针对性优化，转动时的阻力均匀，不会出现卡顿或者空程问题，操作人员可以通过旋钮的转动手感直观判断当前的开度大小，在没有开度标识的场景下也能完成粗略的流量调节。阀件的所有外露金属部件都做了防锈处理，能适应常规工业环境下的使用需求，不会因为短期暴露在潮湿空气中出现锈蚀卡滞的问题。
