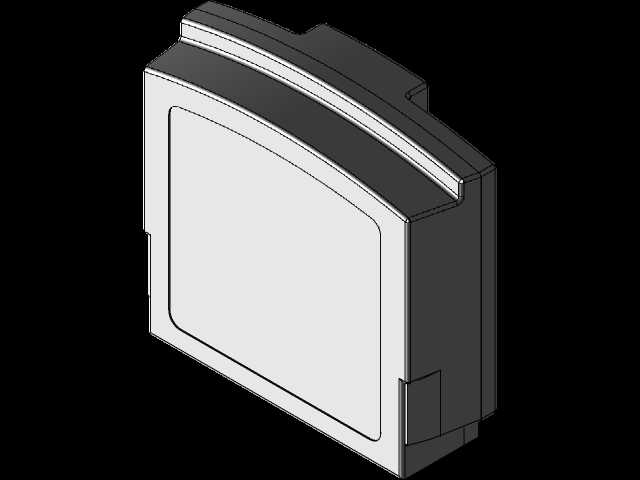

任天堂64内存扩展端口填充组件拆解结构

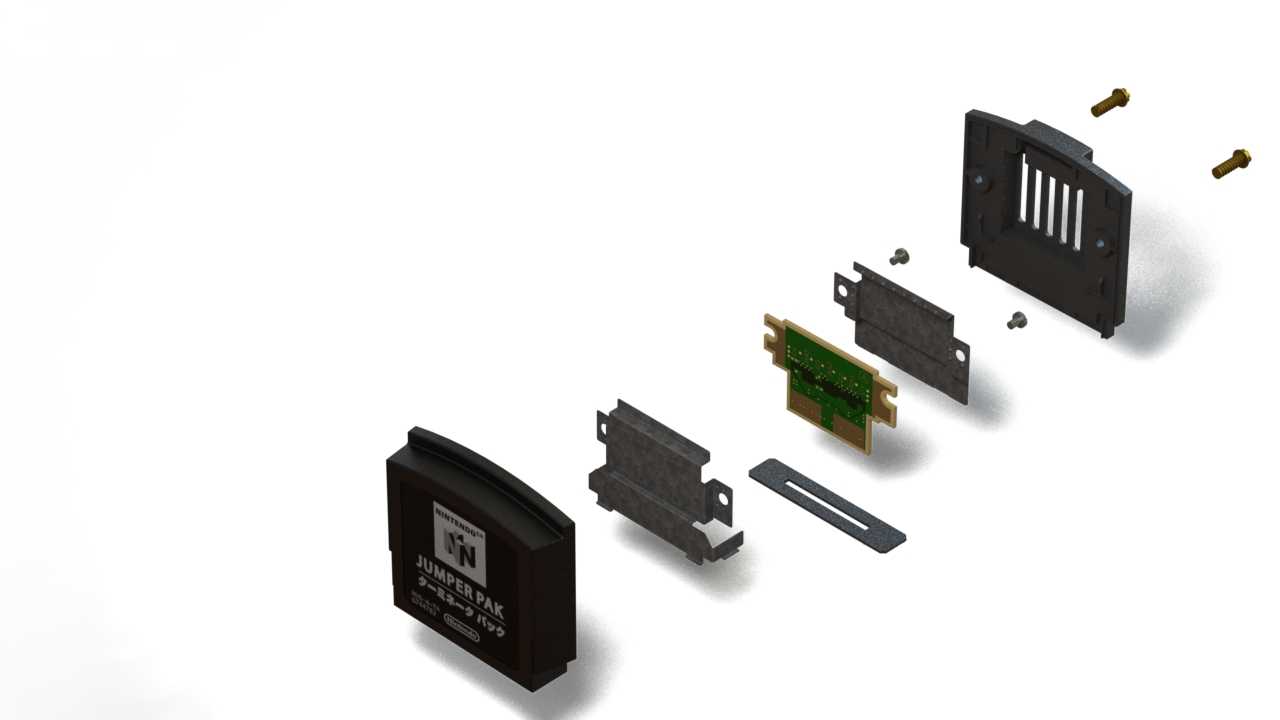

　　该组件为任天堂64游戏主机内存扩展端口的配套填充部件，主要应用于家用游戏主机的硬件扩展接口防护与功能适配场景，在主机未搭载官方内存扩展卡时，填充件可封堵端口空隙，避免灰尘、异物进入主机内部造成电路短路或接插件氧化，同时可维持主机外壳的结构完整性，减少端口位置的应力形变风险。从实际使用场景来看，这类端口填充件并非单纯的结构堵头，部分第三方衍生的填充组件还集成了内存扩展、功能调试的相关电路，可在封堵端口的同时实现主机运行内存扩容、外设信号转接等附加功能，适配复古游戏硬件改装、怀旧主机维护等细分领域的使用需求。从结构设计层面拆解，整套组件包含外壳主体、金属屏蔽支架、内置电路板、固定紧固件、定位隔片几个核心部分，各部件的配合公差控制在0.

　　1mm以内，完全匹配任天堂64主机扩展端口的安装槽位尺寸，安装时无需额外修改主机外壳结构，可直接沿端口导轨滑入到位，通过侧边的卡扣结构实现轴向固定，避免使用过程中出现松动脱落的问题。外壳主体采用阻燃ABS材质注塑成型，表面做哑光磨砂处理，外露面印有对应功能标识，外壳壁厚均匀控制在1.8mm，既保证了足够的结构强度，可承受日常插拔过程中的侧向挤压力，又不会过度占用端口内部空间，为内置电路板预留足够的布线区域。金属屏蔽支架采用0.3mm厚的镀锌钢板冲压成型，支架上设计有阵列式通风开槽，在实现电磁屏蔽、避免内置电路信号干扰主机其他元器件正常运行的同时，可兼顾散热需求，让内置电路工作产生的热量可通过开槽快速散出，

　　支架上预留的定位孔与外壳内部的定位柱一一对应，装配时可快速定位，减少组装过程中的对位偏差。内置电路板采用FR-4基材制作，板厚1.2mm，板载元件全部采用贴片封装，整体高度控制在3mm以内，完全容纳于外壳与屏蔽支架形成的封闭腔体内，电路板边缘设计有镀金接触弹片，安装到位后可与主机端口内部的针脚完全贴合，保证信号传输的稳定性，接触弹片的弹力经过调校，插拔寿命可达千次以上，不会因为多次插拔出现接触不良的问题。固定紧固件采用标准M1.2十字槽小螺丝，螺丝长度3mm，可穿过屏蔽支架的固定孔锁紧在外壳的预埋铜螺母上，装配后螺丝头部完全沉于支架的沉孔内，不会突出表面影响组件的正常插拔。定位隔片采用0.2mm厚的PET材质冲压成型，

　　安装于电路板与屏蔽支架之间，起到绝缘隔离的作用，避免电路板焊点与金属支架接触造成短路问题，隔片上的开孔位置完全对应电路板上的元件位置，不会干涉元件的正常安装。整套组件的外形尺寸完全匹配任天堂64主机扩展端口的安装边界，整体插入深度为22mm，外露部分的弧度与主机外壳的曲面完全贴合，安装后与主机外壳齐平，不会出现突出或凹陷的问题，兼顾了功能性与外观一致性。在建模过程中，所有配合面都按照实际生产的装配公差做了间隙预留，各部件的拔模斜度设置为1.5度，完全符合注塑件与冲压件的生产工艺要求，可直接用于结构验证、3D打印复刻或者改装配件的开模生产参考，对于复古游戏硬件的维护改装、同类消费电子端口防护组件的结构设计都有实际的参考价值。
