丹佛斯制冷管路手动铜球阀结构设计

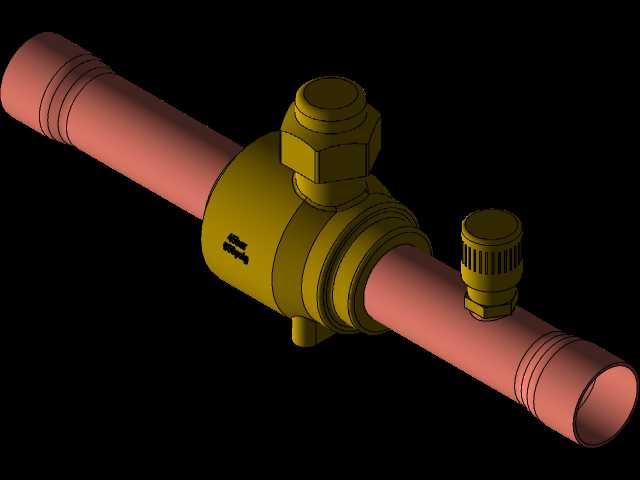

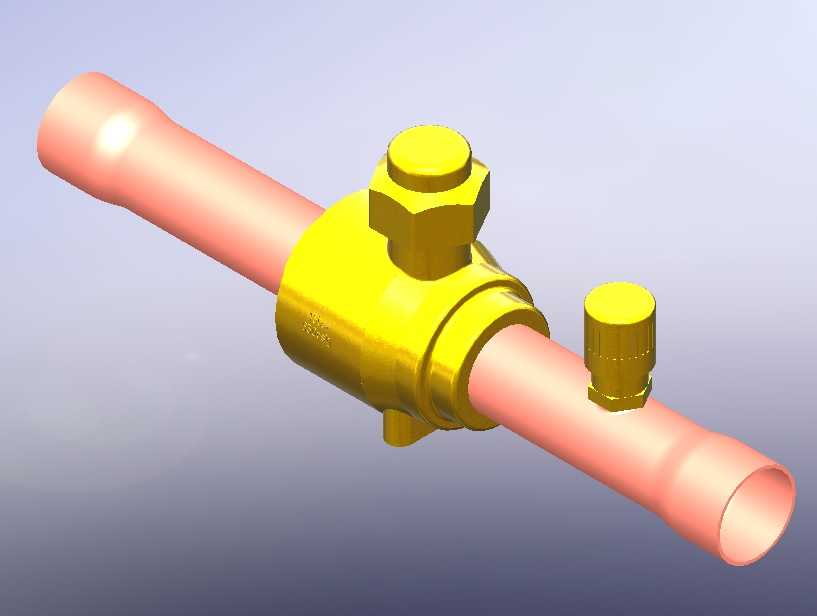

　　这款球阀的建模过程，首先要匹配制冷系统的实际工况需求，区别于普通水系统球阀，制冷系统用球阀需要耐受制冷剂的长期侵蚀，同时要适配紫铜管的钎焊安装工艺，所以阀体两端的连接段做了等径直管延伸，管段长度预留了足够的钎焊操作空间，避免焊接高温传导至阀体内的密封组件造成密封失效。阀体主体采用黄铜锻压结构的建模思路，流道做全通径设计，这一点是制冷球阀的核心设计点，全通径结构可以最大限度降低管路的流阻，减少制冷剂在阀件位置的压降损失，对于低温制冷系统来说，压降过大会直接导致制冷效率下降，甚至引发回油不畅的问题，所以建模时流道内壁的同轴度公差要严格控制，和两端连接铜管的内径保持一致，没有台阶缩径的结构。

　　阀杆部分的密封结构做了双重密封设计，除了阀杆底部的密封填料，顶部还设置了压紧螺母结构，建模时要预留压紧螺母的调节余量，实际使用中如果出现阀杆位置的微漏，可以通过拧紧压紧螺母压缩填料实现密封补偿，不需要整体更换阀件，降低制冷系统的维护成本。阀体侧面的旁通接口是这款球阀的特有结构，这个接口主要用于系统检修时的压力检测、抽真空或者充注制冷剂，不用在管路上额外开孔焊接接头，减少了管路的潜在泄漏点，旁通接口自带密封帽结构，建模时要匹配密封帽的螺纹配合公差，保证非操作状态下的密封可靠性。

　　从安装边界来看，这款球阀的整体外形尺寸适配同管径的制冷管路安装空间，阀体的六角结构位置做了标准化的扳手夹持面设计，安装时可以用普通开口扳手固定阀体，避免焊接或者拧紧操作时阀体转动拉扯管路。顶部的阀帽结构是手动操作的部位，旋转90度即可实现全开全关的操作，阀帽和阀体之间做了定位结构，避免操作时旋转角度不到位导致的节流问题，全开状态下阀杆的球孔和管路完全对中，全关状态下球面密封面完全贴合阀座，切断管路的制冷剂通路。

　　在制冷系统的实际应用场景中，这类球阀主要安装在制冷机组的冷凝器出口、蒸发器进出口、压缩机吸排气口的旁通管路，以及多联机系统的分支管路位置，用于系统检修时的区段隔离，比如更换某个支路的部件时，只需要关闭前后端的球阀，就可以把该段管路的制冷剂回收至机组其他区段，不需要把整个系统的制冷剂全部排空，大幅减少检修的工作量和制冷剂的损耗。建模时还要考虑实际生产的工艺性，阀体的壁厚要满足制冷系统的最高工作压力要求，通常这类制冷球阀的设计压力要达到3MPa以上，适配R22、R410A、R32等主流制冷剂的工作压力需求，黄铜材质的壁厚在建模时按照等强度原则设计，避免应力集中的位置，比如阀体和连接管的过渡位置做圆角过渡，减少焊接和承压时的应力集中。

　　另外，这款球阀的球体部分采用浮动球结构设计，建模时球体和阀座的密封面要做贴合度的匹配，浮动球结构可以在介质压力作用下自动压紧出口侧的阀座，实现更好的密封效果，低压工况下也能依靠预紧力保证密封性能，不会出现内漏的问题。阀座的密封材料采用耐制冷剂腐蚀的聚四氟乙烯材质，建模时要预留密封材料的压缩量，保证装配后密封面的比压满足密封要求，同时不会因为压缩量过大导致操作扭矩过大。在实际的管路布局设计中，这类球阀的安装方向没有强制要求，可以水平或者垂直安装，但是要预留阀帽操作的空间，以及旁通接口的操作空间，不能把旁通接口贴在墙面或者其他设备表面，导致后续无法连接压力表或者充注软管。连接铜管的外径和阀体两端的连接段内径做间隙配合设计，间隙量控制在0.1-0.2mm之间，方便钎焊时焊料的渗透，保证焊接强度和密封性能，建模时这个配合尺寸的公差要标注清楚，避免生产时出现配合过紧无法装配，或者间隙过大导致焊料堵流道的问题。
