丹佛斯制冷管路视液观察窗结构设计

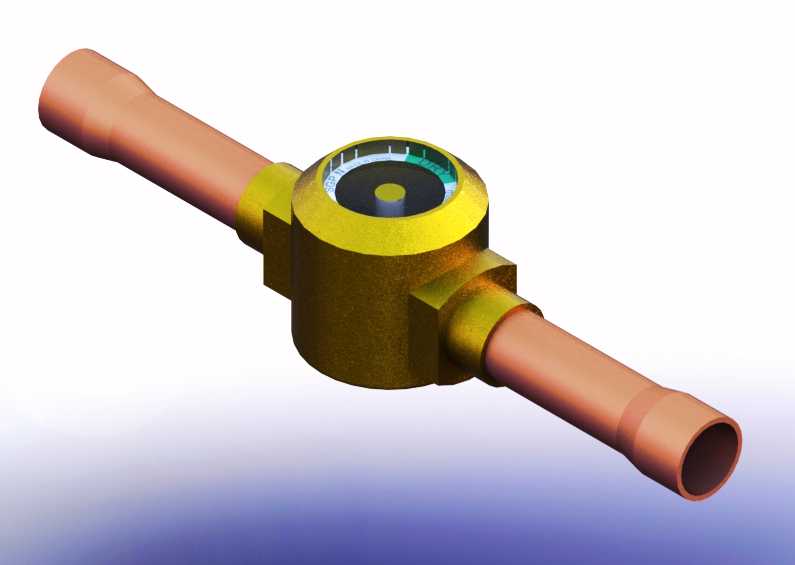

　　这款观察窗主要应用在制冷空调系统的冷媒管路上，在冷库机组、商用中央空调、冷冻式干燥机以及家用多联机的冷媒循环回路中，都能见到这类元件的身影，它的核心作用是让运维和调试人员能够直观观察管路内部冷媒的流动状态，判断系统内冷媒充注量是否充足，同时也能通过视窗区域的内置指示器，识别冷媒中是否含有过量水分，为系统干燥过滤器的更换提供判断依据。从结构设计来看，主体采用黄铜锻压成型的阀体作为核心承载结构，黄铜材质兼顾了与紫铜管路的焊接兼容性，同时本身的耐冷媒腐蚀性能、结构强度都能满足制冷系统高压工况的使用要求，阀体中间的观察区域采用高硼硅玻璃作为视窗材质，玻璃与阀体之间通过耐冷媒腐蚀的密封结构实现静密封，

　　能够承受制冷系统运行过程中的高低压交变载荷，不会出现冷媒泄漏的问题。两端的连接段采用紫铜加长接管设计，这种结构是为了适配现场安装时的火焰钎焊工艺，紫铜材质的接管可以直接和系统同管径的紫铜管进行钎焊连接，不需要额外的转接头，加长的接管长度也能避免焊接时高温传导到阀体中部，对视窗玻璃和密封件造成热损伤，焊接作业时不需要拆解阀体，大幅降低了现场安装的操作难度。视窗内部的指示结构采用了遇水变色的指示元件，正常干燥状态下指示器呈现指定的干燥色，当系统内水分超标时，指示元件会变色提醒运维人员，不需要拆解管路就能完成系统含水量的初步判断，相比需要取样检测的方式，这种结构的观察效率更高，也不会造成冷媒泄漏。从安装边界来看，

　　这款观察窗属于直通式管路元件，安装时需要保证两端管路同轴度偏差在允许范围内，避免焊接后产生额外的装配应力，长期受应力作用可能导致阀体变形或者密封失效；安装位置通常选在干燥过滤器之后、节流元件之前的管段上，这个位置的冷媒处于过冷液态，观察流动状态的准确性最高，也能第一时间判断经过干燥过滤后的冷媒含水量是否达标。设计过程中需要重点考虑几个核心要点：首先是视窗玻璃的密封结构，要兼顾耐温、耐压、耐冷媒腐蚀的多重要求，密封槽的尺寸公差需要严格控制，压缩量过大容易导致玻璃受压碎裂，压缩量过小则会出现密封泄漏的问题；其次是两端铜接管与黄铜阀体的连接强度，因为制冷系统运行时会存在一定的振动，连接部位需要保证足够的拉脱强度，

　　避免长期振动下出现接管脱落的故障；另外视窗表面的防雾设计也很关键，要避免低温工况下视窗内外温差导致玻璃表面结露，影响观察效果，通常会在玻璃内侧做防雾涂层处理，保证不同工况下都能清晰观察内部状态。在实际选型应用中，需要根据系统管路的管径匹配对应规格的观察窗，保证接管内径与管路内径一致，避免出现局部节流导致冷媒压力损失过大的问题，同时要根据系统使用的冷媒类型，确认阀体密封件和指示元件的材质兼容性，不同冷媒对应的密封材料和指示剂配方存在差异，错用可能会导致元件过早失效。这类观察窗没有运动部件，属于被动式的管路指示元件，正常使用过程中不需要额外维护，只要系统管路保持清洁干燥，密封结构没有外力损伤，使用寿命可以和整个制冷系统的生命周期保持一致，是制冷系统中成本占比不高但作用关键的辅助元件。
