嵌入式数显工业控制调节器结构设计

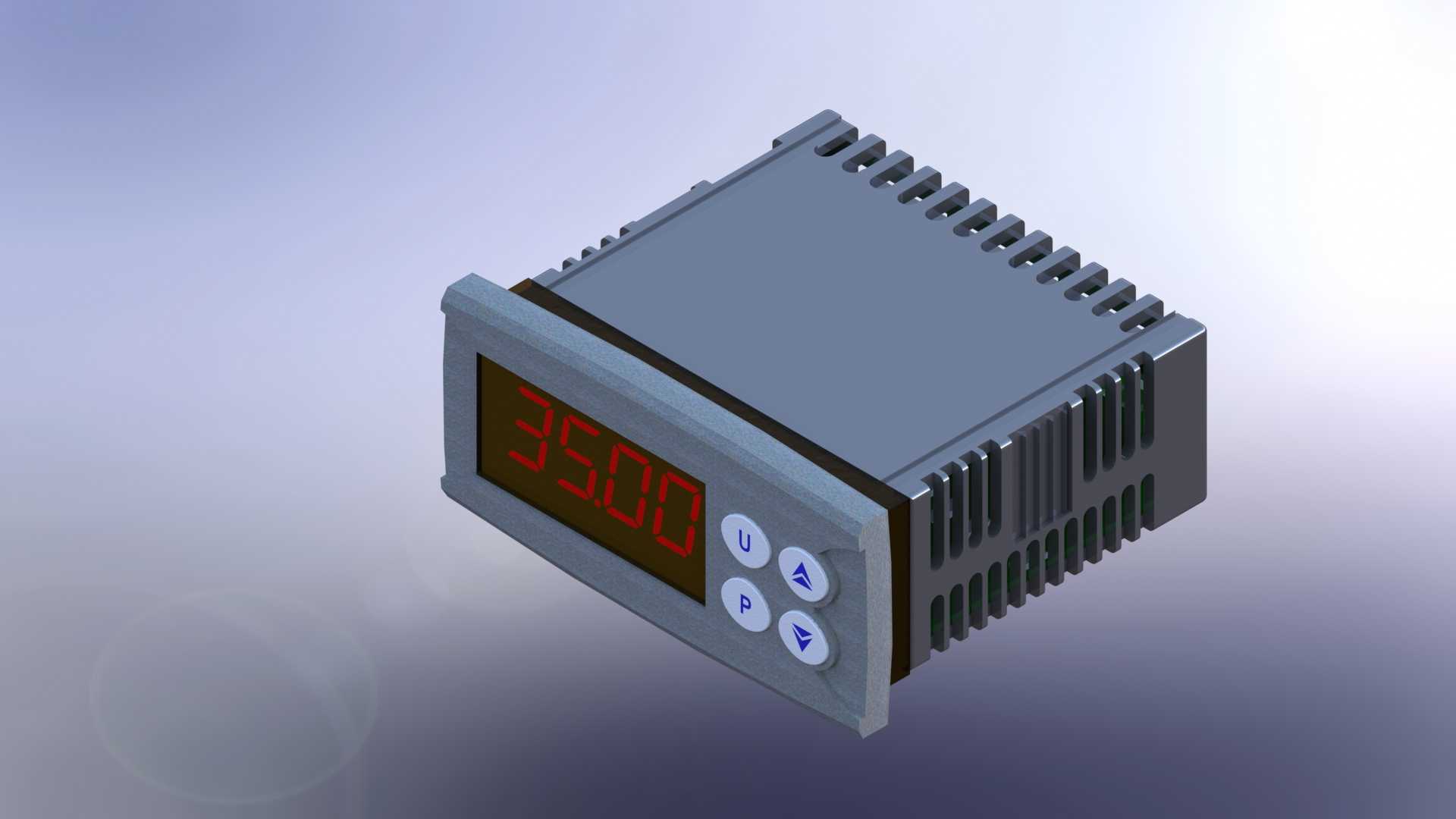

　　这款嵌入式数显控制调节器，是工业现场测控回路里极为常见的前端测控单元，日常多被集成在各类工业电控柜、设备操作面板上，用来完成温度、压力、转速等过程参数的实时显示与阈值闭环调节，在小型加热设备、包装生产线温控段、实验台测控单元、小型工控单机里都有极高的应用覆盖率。从结构设计逻辑来看，整机采用了工业仪表通用的卡入式安装结构，主体外壳为阻燃工程塑料注塑成型，壳体侧面排布多道平行散热筋，既可以提升壳体整体结构刚性，避免安装卡紧时壳体变形挤压内部电路板，也能增大壳体与空气的接触面积，将内部功率元件工作产生的热量通过筋条快速导出，保证设备在0-50℃的工业现场环境下长期稳定运行，不会因为积热导致显示漂移或者元件寿命衰减。

　　前面板区域做了窄边凸台设计，安装时凸台可以完全贴合面板开孔外侧，配合壳体尾部的弹性卡扣，能够在1.5-3mm厚度的冷轧钢电控面板、绝缘设备面板上实现无螺丝快速固定，不需要额外设计安装支架，现场开孔后直接推入即可完成固定，大幅降低现场装配的工时成本。显示区域采用高亮红色数码管，数码管表面覆盖透明防刮PC镜片，镜片与前面板做了密封贴合处理，可以阻挡现场的粉尘、少量飞溅液体侵入设备内部，适配多粉尘、轻度潮湿的工业车间环境，数码管的显示角度做了15度仰角优化，操作人员站立在设备前方1-3米位置即可清晰读取当前测量数值，不需要刻意俯身或者侧头查看，适配常规设备操作面板的安装高度视角。操作按键区域设置了四枚硅胶弹性按键，

　　按键表面做了凹凸标识区分功能，分别对应参数上调、参数下调、功能切换、参数确认四个核心操作，按键行程控制在1.2mm，按压力度适中，戴薄劳保手套也可以准确操作，不会出现按键卡滞或者误触发的问题，按键与面板之间的缝隙做了密封处理，避免粉尘进入按键缝隙导致按键失效。从安装边界尺寸来看，整机遵循工业面板仪表的通用开孔尺寸规范，面板开孔为标准48*48mm方形开孔，壳体插入深度控制在90mm以内，尾部预留了15mm的接线空间，不需要额外预留过多的柜内纵深，适配绝大多数小型电控柜的内部空间布局，接线端子布置在壳体尾部最下端，采用螺丝压接式端子，支持0.5-2.5平方毫米的多股铜芯线接入，端子旁印有清晰的接线标识，

　　现场接线时可以对照标识快速完成电源、输入信号、输出控制回路的接线，不需要反复查阅说明书。在结构细节处理上，壳体内部设计了多道定位筋条，用来固定内部的显示电路板、主控电路板与电源板，板卡之间通过插针连接，没有冗余的飞线，避免设备在运输或者长期震动环境下出现接线松脱的问题，壳体上下两侧设计了定位卡槽，在需要多台并排密集安装时，可以通过卡槽插入分隔条，保证多台设备之间留有足够的散热间隙，不会因为密集安装导致散热不良。这款控制器的结构设计完全围绕工业现场的实际使用需求展开，没有多余的装饰性结构，所有外形特征都服务于安装便捷性、环境适应性、操作易用性三个核心目标，不管是做新设备的电控系统集成，还是做旧设备的仪表替换，都可以直接匹配通用开孔尺寸，不需要对原有面板做二次加工，能够大幅降低设备集成与改造的结构适配成本。
