任天堂DS游戏卡带收纳包装盒结构设计

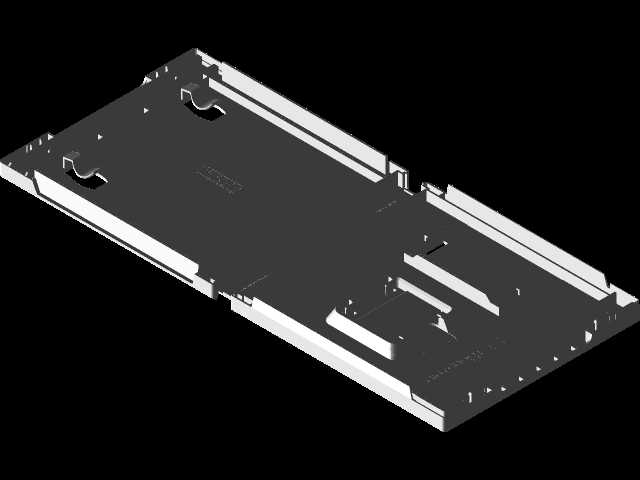

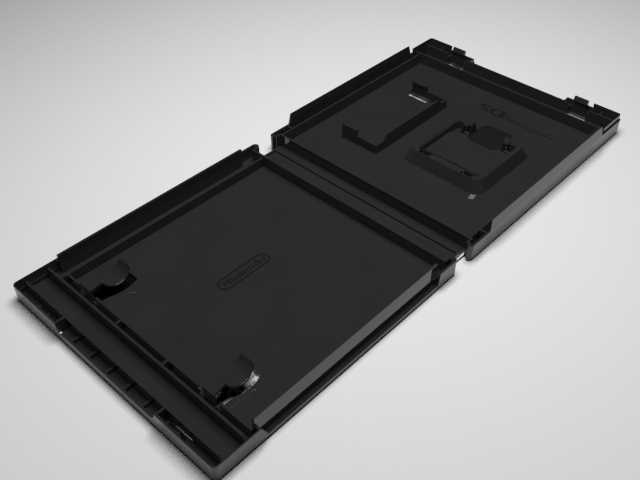

　　这款针对任天堂DS游戏卡带设计的收纳包装盒，核心应用场景覆盖数码配件零售陈列、家用游戏载体收纳、二手游戏卡带周转防护多个领域，日常使用中需要兼顾陈列展示的辨识度、携带过程的抗冲击性、长期存放的防尘防潮能力，同时要匹配标准DS卡带的取放操作逻辑，避免卡带在盒内晃动产生磨损。从结构设计逻辑来看，整体采用上下盖扣合的翻盖式结构，盒体主体为硬质注塑成型，壁厚控制在1.2mm到1.5mm之间，既保证足够的结构强度抵抗日常挤压，又不会过度增加整体重量与材料成本。盒体内部设置有专门的卡带定位卡槽，卡槽的凸起筋位完全匹配DS卡带的侧边凹槽与外形轮廓，卡带装入后横向、纵向的窜动量控制在0.3mm以内，

　　既不会因为间隙过大导致运输过程中卡带晃动摩擦表面印刷层，也不会因为过盈量太大导致用户取放卡带时需要过度用力，甚至掰断盒体卡扣。盒盖的闭合结构采用沿长边布置的整段式铰接筋，铰接位置的壁厚做减薄处理至0.5mm，配合材料本身的韧性实现反复翻折不会断裂，经过实际测试可承受超过500次开合无裂纹，满足日常反复取放卡带的使用需求。扣合位置在盒体开口的三个自由边设置嵌入式卡扣，卡扣的配合深度为1.2mm，扣合后有清晰的到位反馈，正常放置在背包、收纳袋中不会因为颠簸自行松脱打开，同时用户开启时只需要用指甲抠动侧边的扣位凹槽，施加不超过15N的力即可顺利打开，不会出现扣合过紧难以开启的问题。外形尺寸方面，整体外轮廓长度控制在135mm，

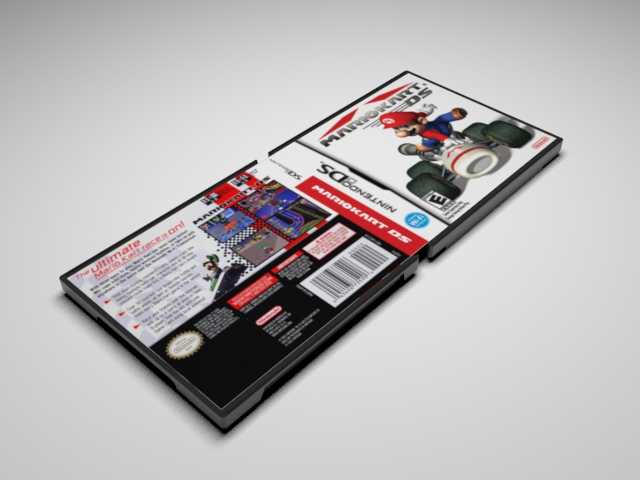

　　宽度120mm，闭合后的总厚度为15mm，这个尺寸既可以刚好容纳单张DS游戏卡带与配套的说明书插位，也能适配市面上通用的游戏收纳盒陈列架槽位，零售端不需要额外定制陈列道具即可直接上架摆放。盒体正面预留了整面的标签粘贴区域，区域四周做了0.2mm的下沉台阶，粘贴封面印刷纸后不会因为边缘凸起在堆叠存放时被刮蹭起边，下沉深度刚好匹配157g铜版纸的厚度，粘贴后封面与盒体表面齐平，触感平整。盒体背部设置了标准的商品条码印刷位，同时预留了防伪标签、分级标识的粘贴区域，位置符合数码出版物的包装标识规范，不需要额外调整排版即可满足不同地区的零售标识要求。从材料选型的适配性来看，该结构设计适配常规的HIPS或者PET注塑工艺，脱模斜度控制在1.

　　5度，所有加强筋的厚度不超过主体壁厚的0.6倍，避免注塑过程中出现表面缩痕，影响外观印刷效果。边角位置全部做R2mm的圆角处理，既避免尖锐边角在携带过程中划伤用户或者划破其他收纳物品，也能在跌落时分散冲击力，降低盒体摔裂的概率。在实际使用场景中，这类卡盒除了容纳卡带本身，内部还在盒盖侧设置了薄型说明书插槽，插槽的开口做了0.8mm的外翻导边，方便用户插入折叠好的说明书，插槽深度为110mm，插入后说明书不会自行滑出，同时取用时只需要用手指抵住说明书边缘即可顺利抽出。考虑到长期存放的需求，盒体扣合后上下盖的配合面设置了一圈0.3mm的止口结构，扣合后可以阻挡大部分灰尘从配合缝隙进入盒内部，避免卡带金手指位置积灰导致接触不良，同时也能减少空气中的水汽进入，对卡带的电路板部分起到基础的防护作用。针对堆叠存放的场景，盒体的底部设置了四个浅定位凸点，与盒盖表面对应的四个浅凹槽位置匹配，多个卡盒堆叠时凸点嵌入凹槽内，堆叠高度超过10盒也不会出现滑落倾倒的问题，方便仓储运输与家用收纳时的整齐摆放。整个结构没有多余的复杂零件，全部为一体注塑成型，不需要额外装配金属轴、弹簧等配件，生产装配效率高，后期回收也不需要拆分不同材质的零件，符合包装类产品的轻量化、易回收设计趋势。
