任天堂DS游戏卡带内部结构三维设计

　　在掌机硬件配套存储部件的设计领域，任天堂DS游戏卡带作为承载游戏程序数据的核心载体，其结构设计直接影响数据读取稳定性、插拔耐用性与整机适配性。从实际应用场景来看，这类卡带需要频繁插入掌机的卡带插槽，日常使用中会经历数千次的插拔动作，同时还要应对携带过程中的挤压、轻微摔落等外力影响，因此结构设计上需要兼顾防护性能与接触可靠性。

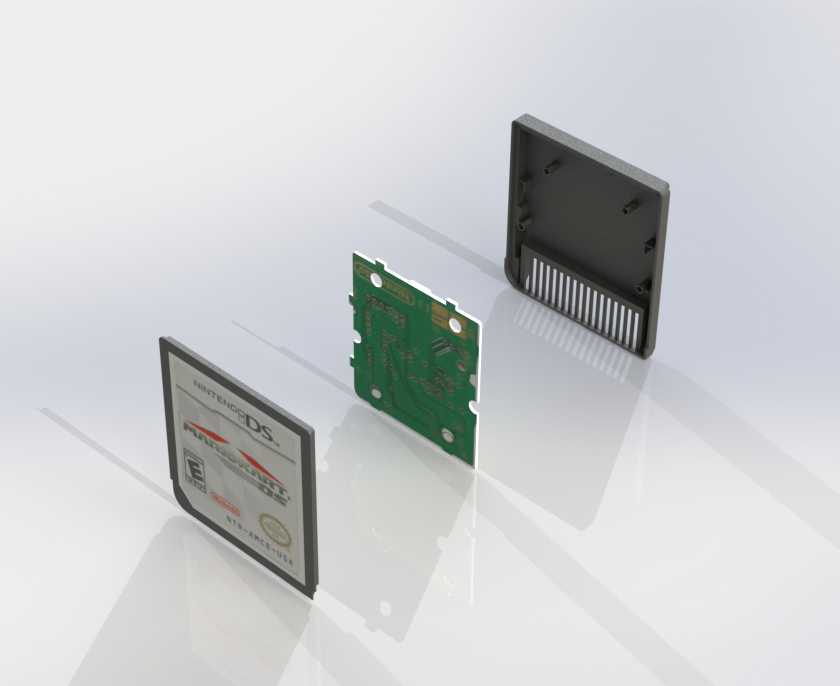

　　从产品功能特性来看，该卡带分为外壳与内部电路板两个核心部分，外壳采用硬质阻燃塑料材质，分为上下盖扣合结构，边缘做了圆弧过渡处理，避免插拔时划伤掌机插槽内壁，同时外壳前端的金手指接触区域做了内凹防护设计，在未插入设备时可以减少金手指被异物刮擦、氧化的概率。内部电路板为FR-4玻纤板材质，板载存储芯片与必要的被动元件，电路板通过外壳内部的定位柱与卡槽实现精准固定，避免在外壳内部出现窜动导致金手指对位偏移。金手指部分采用沉金工艺，厚度满足多次插拔的耐磨要求，接触片的间距与长度完全匹配DS掌机插槽的弹片触点，保证插入后每个触点都能实现稳定的电气连接，不会出现接触不良导致的读盘失败问题。

　　设计思路上，首先需要确定卡带的整体外形边界，其长宽高尺寸完全适配DS掌机的卡带仓空间，插入后卡带尾端与掌机外壳表面齐平，不会出现突出或凹陷过多的情况，外壳侧面做了防滑纹理设计，方便用户拔出时施力。外壳的扣合结构采用卡扣加超声波焊接的组合方式，既保证日常使用中不会轻易开裂，也能在需要维修时通过专用工具拆开外壳，不会对内部电路板造成不可逆的损伤。内部电路板的布局上，存储芯片布置在板件中心区域，避开外壳的受力筋位置，避免外壳受挤压时直接压到芯片导致引脚脱焊，板边的定位孔与外壳定位柱采用间隙配合，装配公差控制在0.1mm以内，保证金手指与外壳前端开口的对位精度。

　　安装边界方面，卡带插入掌机插槽的导向斜角做了15度的倒角处理，即使用户插入时存在轻微的角度偏差，也能顺着倒角顺利滑入插槽，不会出现卡滞、插反的问题——外壳上还做了防呆缺口设计，反向插入时会被插槽内的挡块挡住，从结构上杜绝反插损坏金手指或插槽的可能。卡带插入到位后，外壳上的卡扣会与掌机卡带仓的弹片卡合，提供合适的保持力，既不会因为轻微晃动就松脱，也不会因为卡扣过紧导致拔出困难。在材料选择上，外壳选用的ABS塑料具备合适的硬度与韧性，在零下10度到60度的使用温度范围内不会出现脆裂或软化变形，满足不同地区用户的使用环境需求。从结构可靠性角度，设计时还做了跌落仿真验证，在1.2米高度自由跌落至水泥地面的工况下，外壳不会开裂，内部电路板不会出现移位，金手指无变形，仍可正常读取数据。另外，外壳内部还预留了少量的冗余空间，可根据不同游戏的存储容量需求，适配不同尺寸的存储芯片，无需重新开模制作外壳，降低了不同容量版本卡带的生产成本。
