0.6kV5000A大容量主低压进线开关柜结构设计

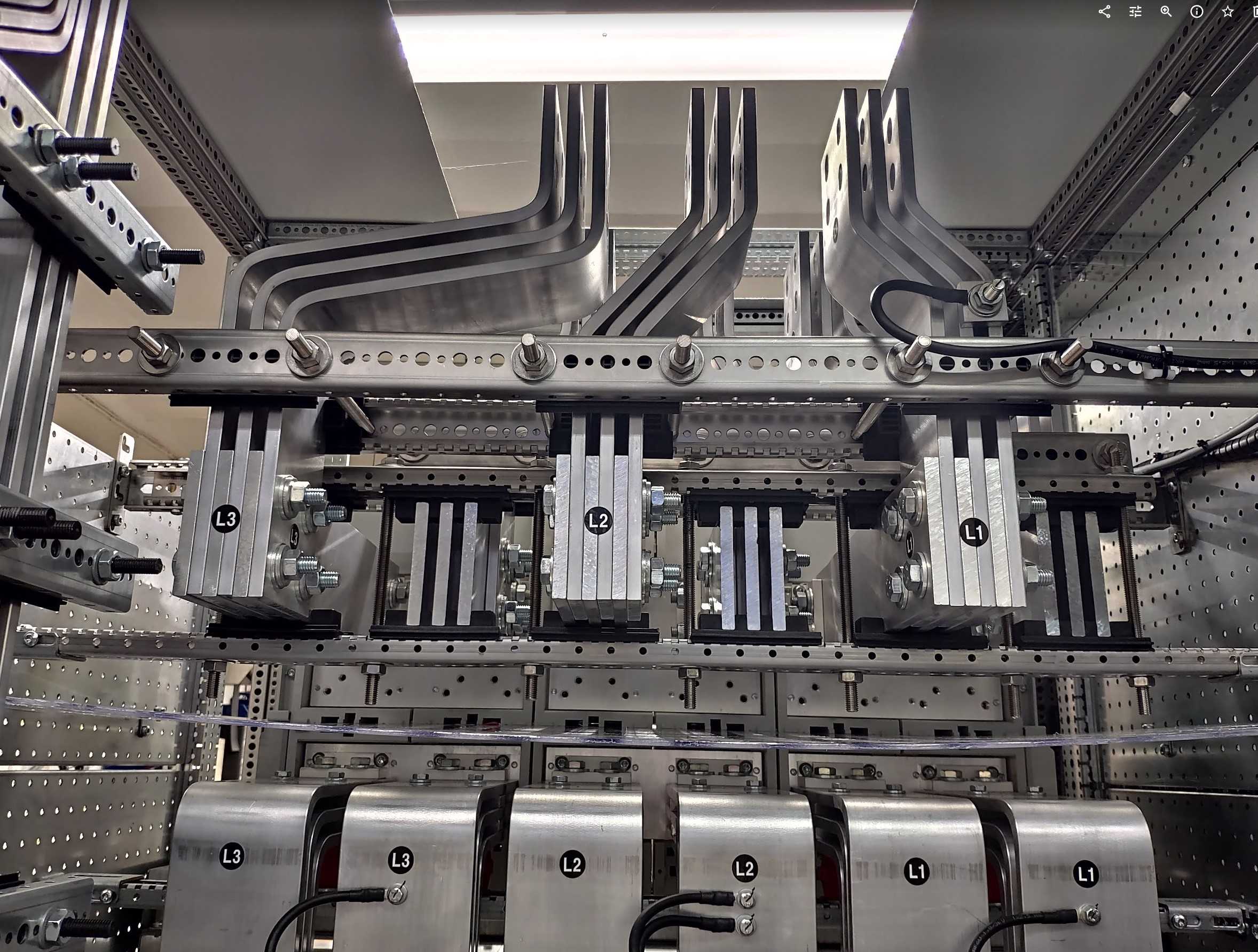

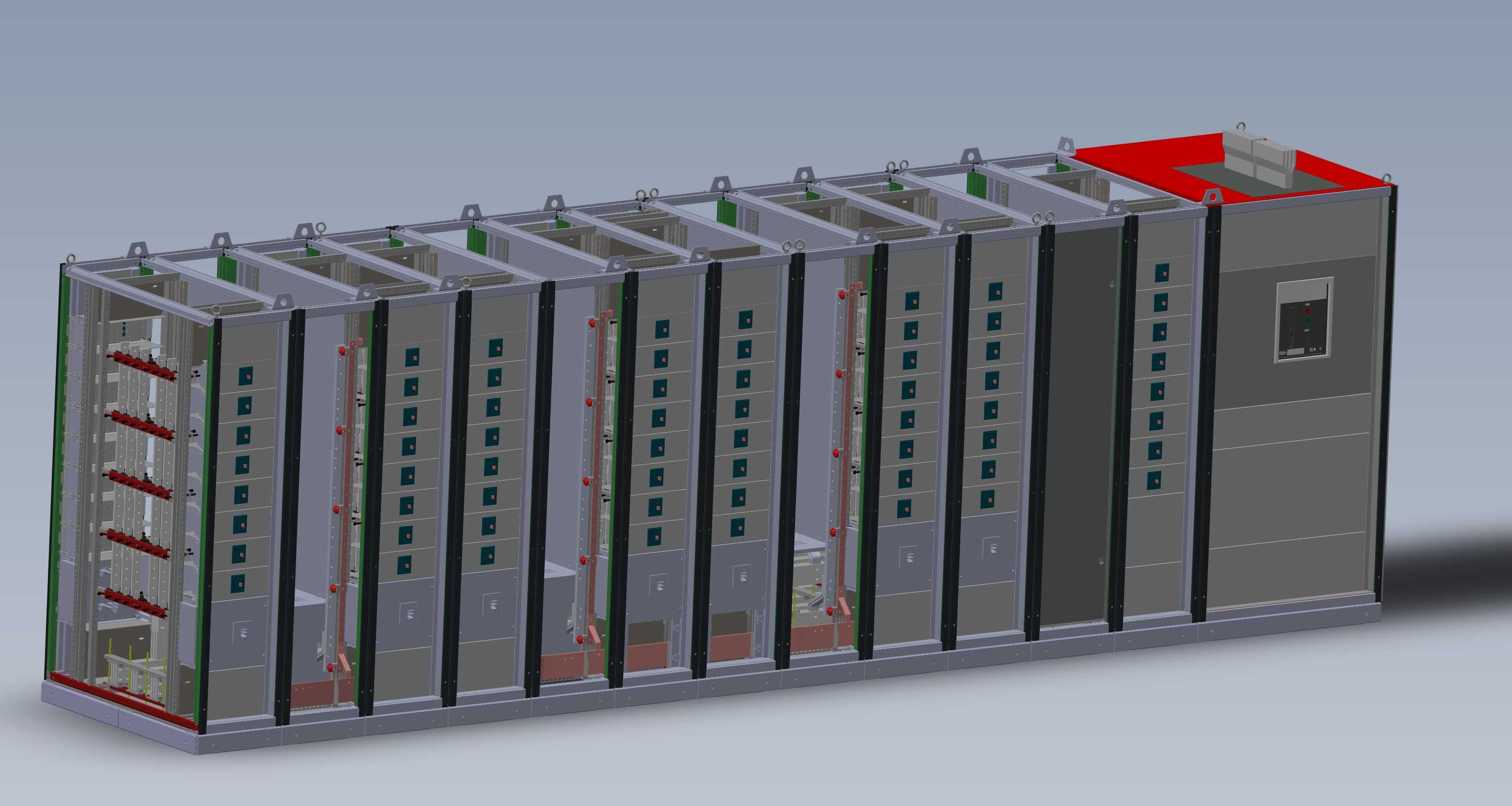

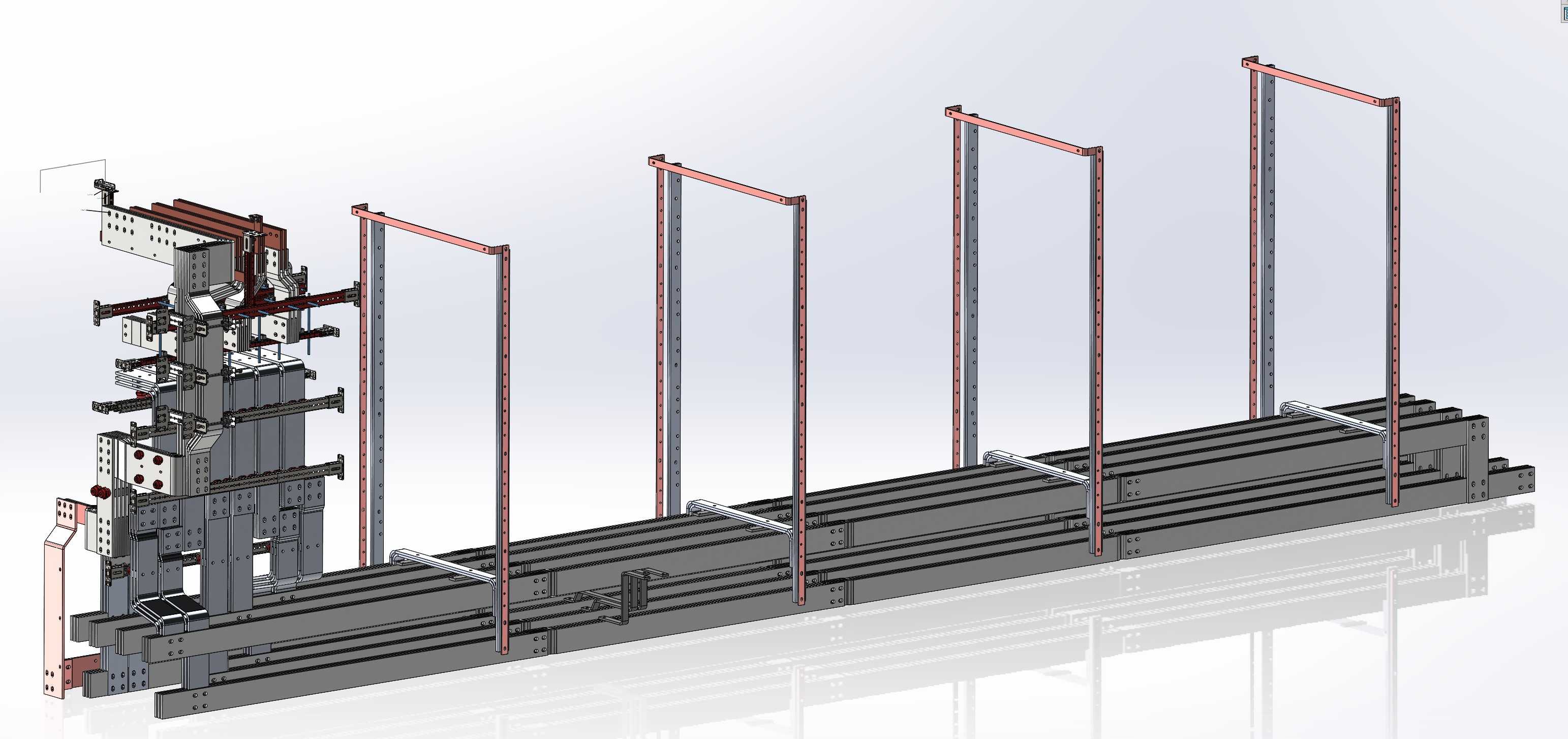

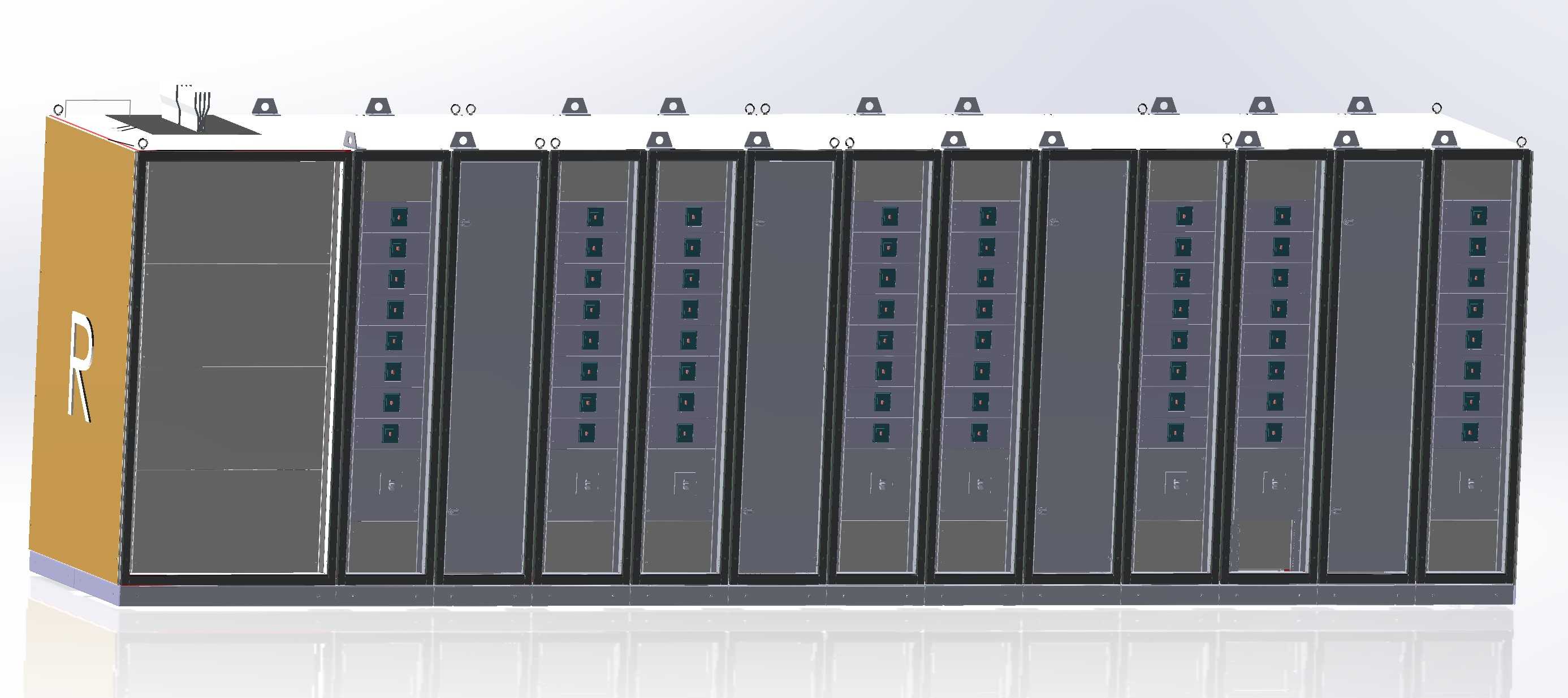

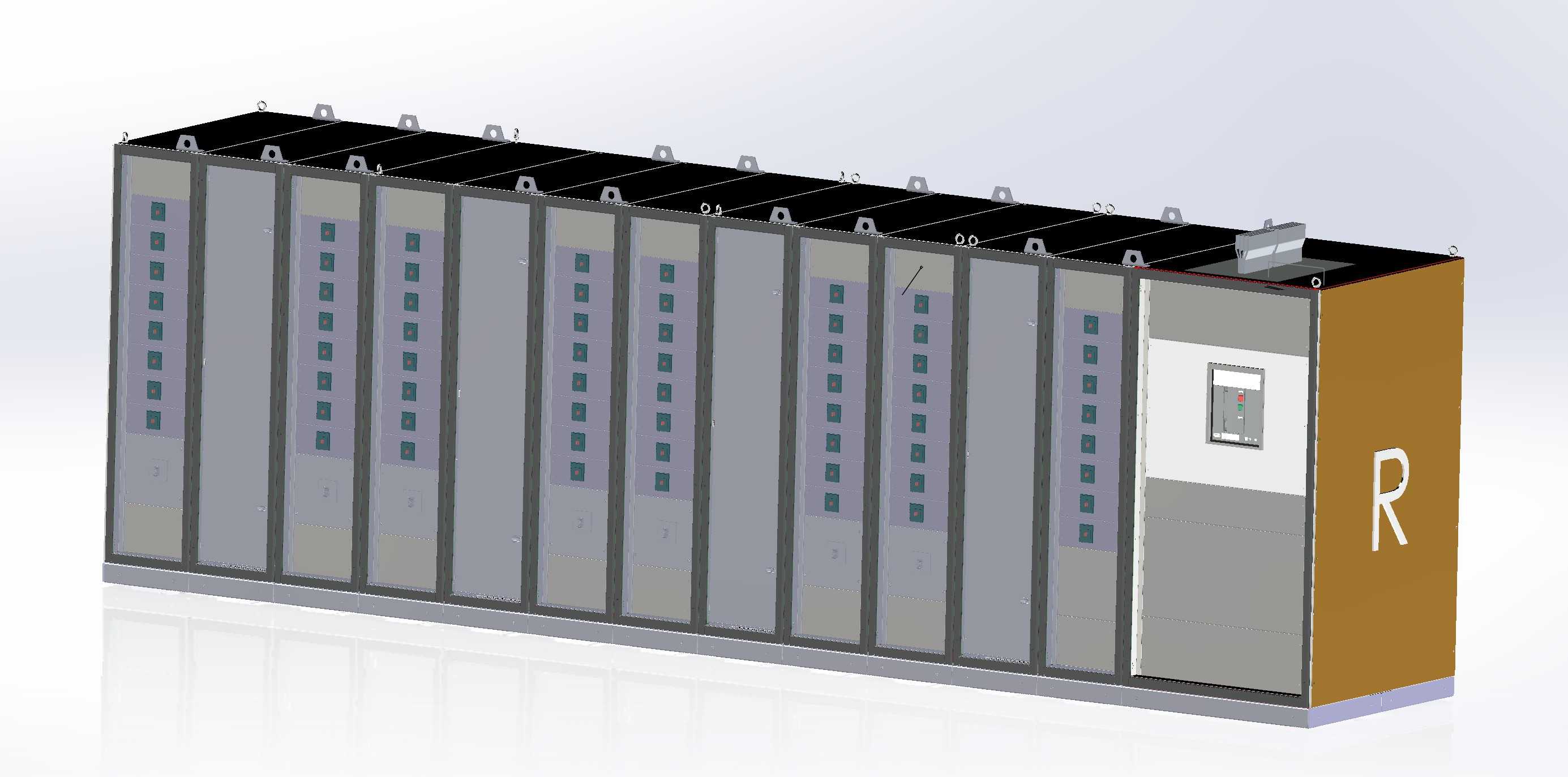

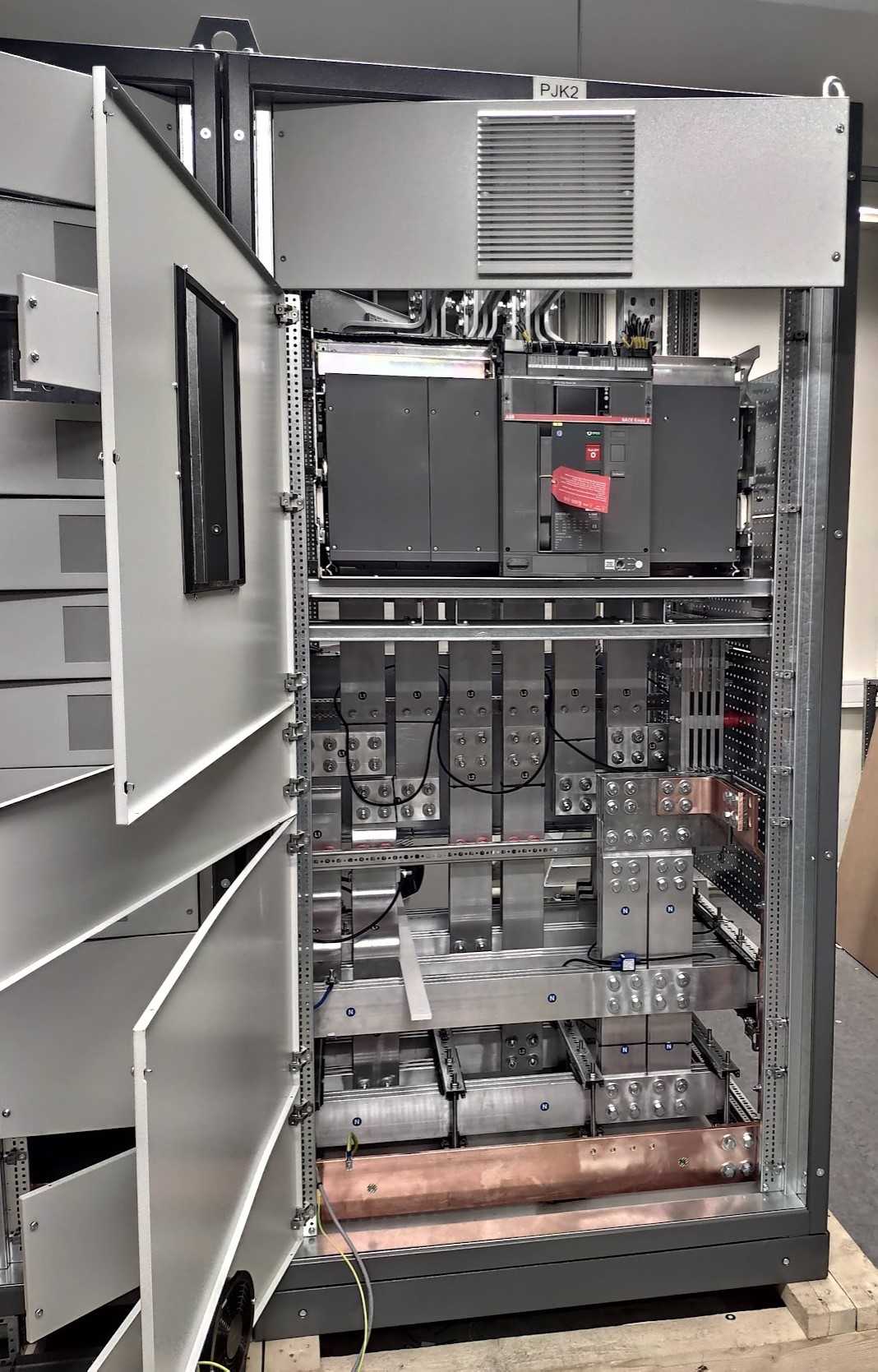

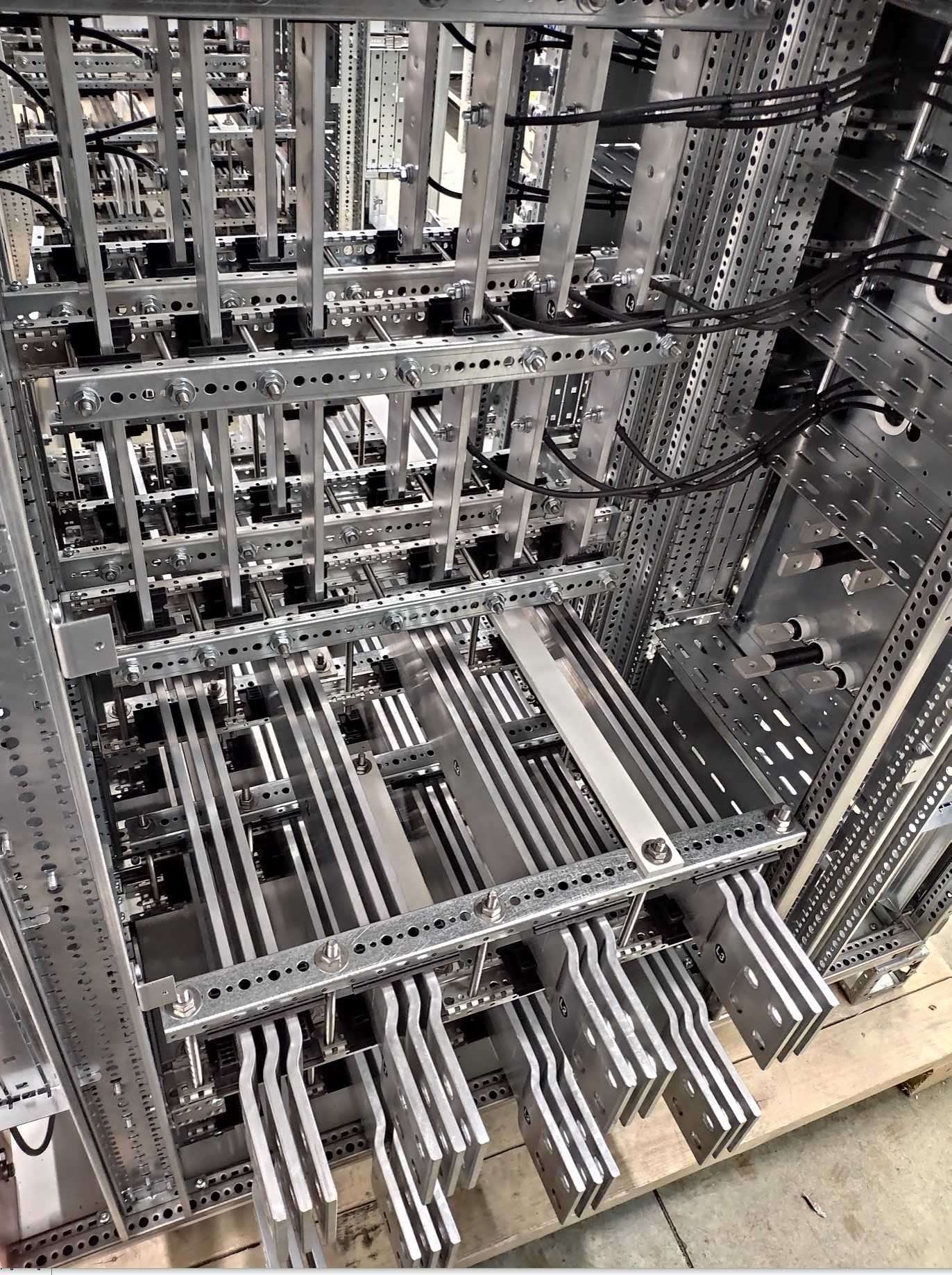

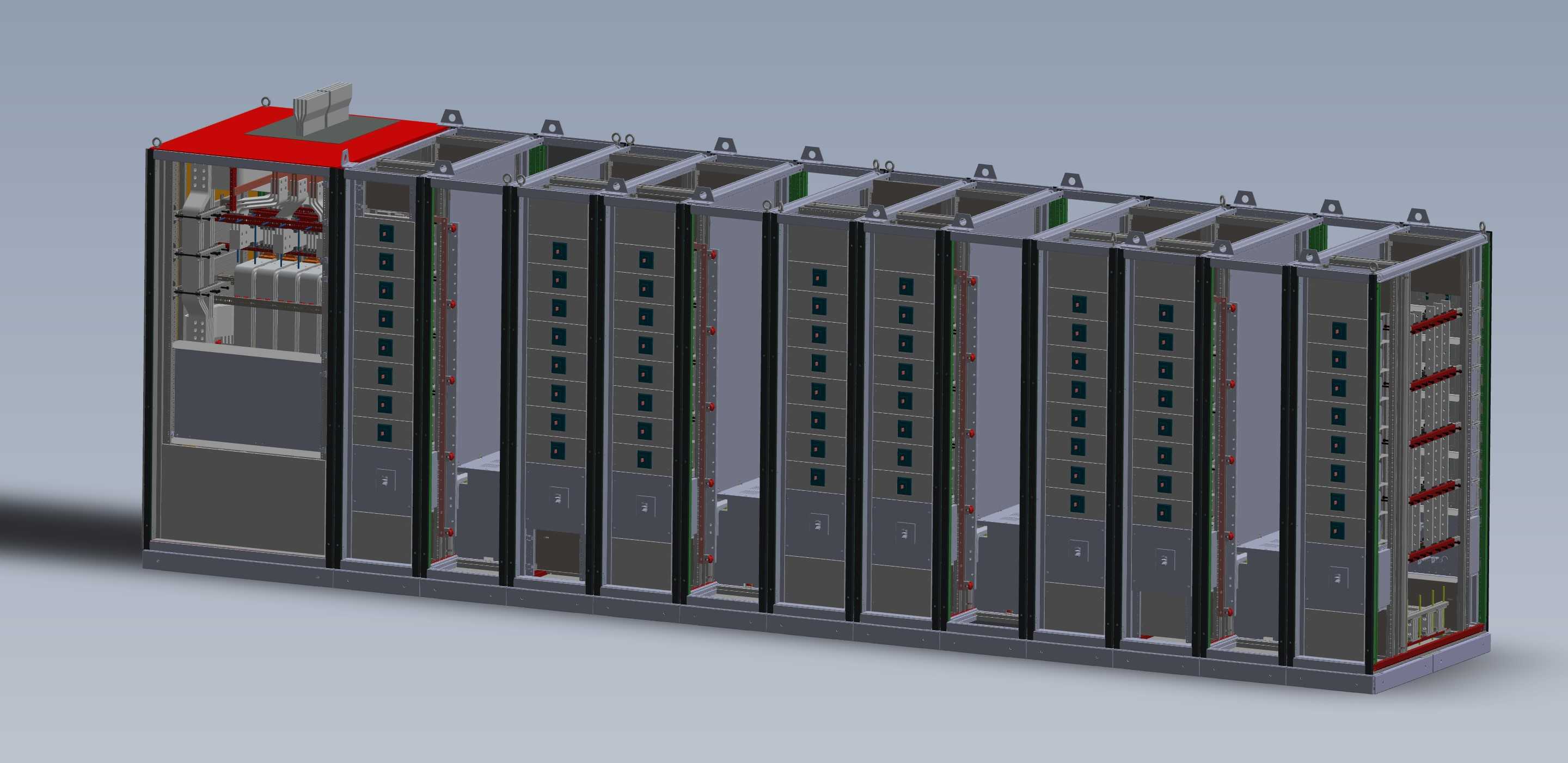

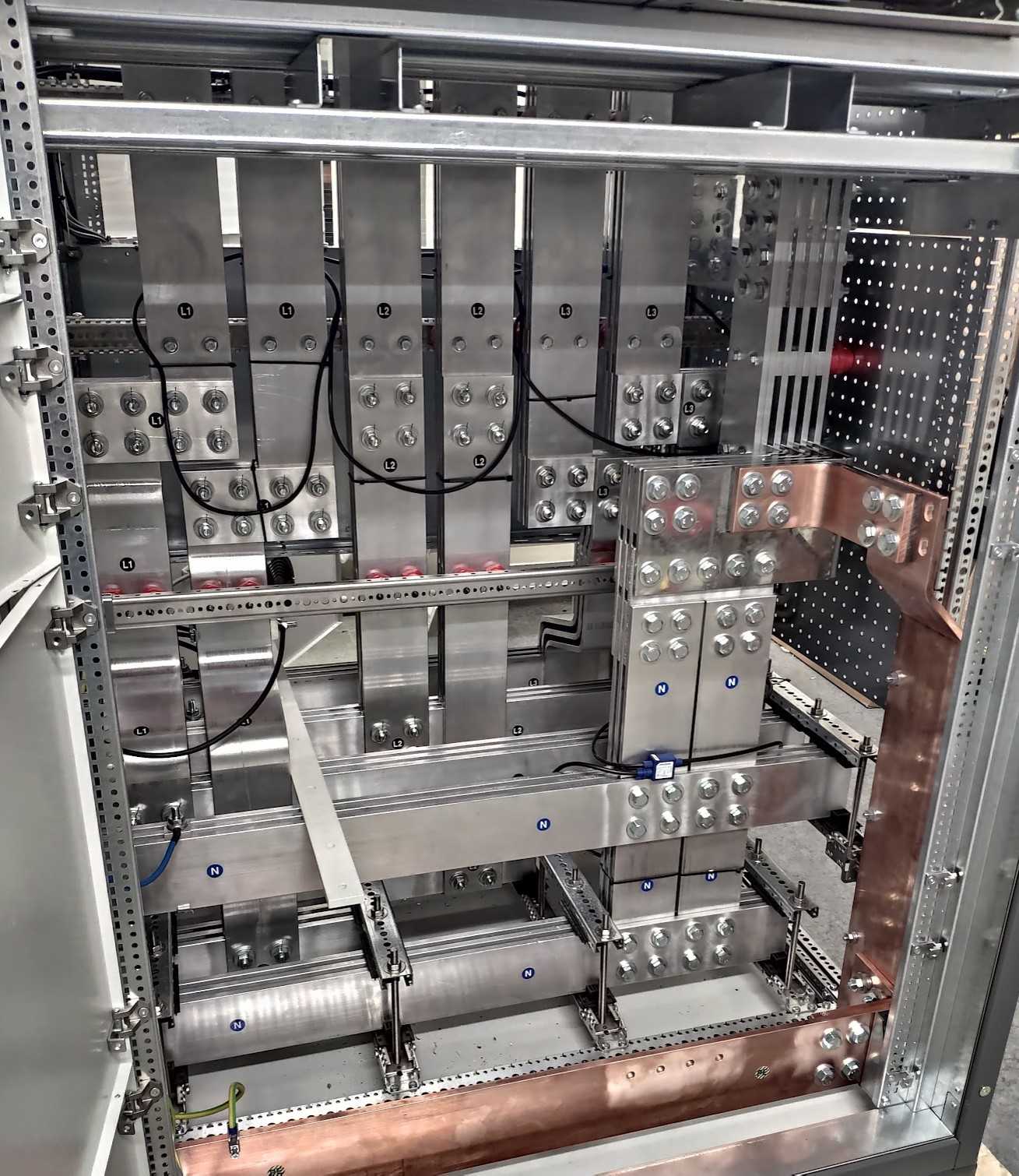

　　主母线的选型上没有采用常规的多片小截面铜排拼接的方案，直接选用了6mm厚、100mm宽的10片硬铝排组合作为主母排，单极母排的总截面达到6000平方毫米，完全能覆盖5000A长期满负荷运行的温升要求，铝排的连接位置全部做了镀锡处理，降低接触电阻，母排的固定支撑件全部采用高强度绝缘DMC材料，每间隔300mm就设置一处支撑点，避免大电流下母排受到电动力作用出现形变，同时母排外部全部套设阻燃热缩套管，不同相序的套管采用对应颜色区分，方便现场安装和后期运维排查。双向服务进线端子集管也就是母线槽接驳单元，设置在柜顶的位置，采用上进线的结构设计，预留的接驳接口可以直接和配套的密集型母线槽插接，不需要额外做铜排转接，能减少现场安装的连接点数量，这套低压进线开关柜的三维结构，是针对工业厂区总降压变电所低压侧、大型数据中心主进线回路这类需要承载超大持续电流的场景做的落地化设计，额定工作电压0.6kV，额定载流能力做到5000A，属于低压配电系统里的核心受电设备，承担着把上级变压器输出的大电流分配到各个下级馈电回路的核心作用，一旦这个节点的结构设计出问题，整个下游供电区域都会面临断电甚至电气火灾的风险。从结构排布上看，整柜采用多柜拼柜的模块化布局，最右侧的柜段是主进线断路器的安装舱位，选用的是ABB的框架式主开关，左侧依次排布的是母线舱、馈线出线舱，每个功能舱之间都做了独立的金属隔板分隔，避免某一个舱位出现弧光故障的时候蔓延到相邻舱位，提升整柜的故障耐受能力。

　　降低接触发热的隐患，端子集管的位置做了可拆装的封板结构，后期如果需要调整进线方向，只需要更换对应位置的封板就能实现左右双向进线的适配，不需要对柜体主结构做切割改动。接地系统的设计上，整柜设置了2处独立的电缆接地端头，分别位于柜底的左右两侧，接地母排采用全长度贯通的铜排布置，所有柜体的金属构件、门板、安装板都通过软铜编织带和接地母排做可靠连接，接地电阻能控制在4毫欧以内，满足低压配电系统的保护接地要求，同时柜内专门预留了二次接地的端子排，给二次控制回路的屏蔽层接地提供接点位。馈线侧一共配置了128组XT2-160/63A的塑壳断路器安装位，每个断路器的出线端都预留了电缆固定的支架位置，能适配最大70平方毫米的出线电缆，

　　每个出线回路的位置都预留了标签卡槽，方便后期运维的时候标注回路信息。柜体的外形尺寸上，整组拼柜的总深度做到1000mm，单柜的宽度为600mm，总高度2200mm，安装的时候柜底需要预留100mm的电缆沟高度，柜顶和建筑顶板之间需要预留至少300mm的散热空间，因为5000A大电流运行的时候母排和开关的发热量不小，除了柜顶设置的自然通风散热窗，每个断路器舱位的侧板上都预留了加装强制通风风机的安装孔位，如果现场安装环境的环境温度长期超过35摄氏度，可以直接加装风机提升散热能力。柜体的外壳防护等级做到了IP40，能防止直径大于1mm的固体异物进入柜内，适合安装在室内的配电房环境，门板和柜体框架之间全部加装了连续的密封胶条，

　　既可以提升防护能力，也能减少开关分合的时候产生的噪音向外传递。设计的时候还专门考虑了现场安装的便利性，所有的柜段连接位置都做了定位销孔，现场拼柜的时候只需要把定位销对齐穿入，再拧紧连接螺栓就能保证柜段之间的平整度，不需要反复调整对齐，柜内的所有安装梁都采用模数化的C型型材，上面的安装孔是间距25mm的标准模数孔，后期如果需要调整内部元件的安装位置，不需要重新钻孔，直接用自攻锁紧螺钉就能固定，给后期的回路改造预留了足够的灵活度。母排舱的位置专门设置了可开启的绝缘挡板，正常运行的时候挡板关闭，防止人员误触带电母排，检修的时候只需要拨开挡板就能对母排连接点做测温、紧固操作，不需要拆除大面积的结构件。整个结构的建模过程中，所有的配合间隙都按照实际加工的公差做了预留，比如门板和框架的配合间隙预留2mm，铜排和金属结构件之间的电气间隙做到不小于20mm，爬电距离不小于30mm，完全满足低压成套开关设备的国标要求，不会出现建模完成后实际生产装配干涉的问题，每个元件的安装位置都和实际产品的安装尺寸做了匹配，断路器的操作手柄位置、分合闸指示位置都和门板上的开孔一一对应，二次线的走线槽位置也全部做了预留，走线槽的宽度按照每根二次线占1平方毫米的截面积做了选型，不会出现二次线排布拥挤的问题。
