OT630-800开关配套铝质母线连接组件

　　在低压配电系统的出线回路搭建中，隔离开关出线端的母线连接是决定回路载流稳定性、安装规整度的核心环节，这套适配OT630-800系列隔离开关的铝质母线连接组件，正是针对4x150mm²出线电缆的接驳需求开发，可直接匹配额定电流1100A的配电回路使用，替代传统现场弯折铜排、临时打孔的粗放施工模式，降低现场安装的出错概率。从实际应用场景来看，这类母线组件多用于二级配电出线柜、大容量设备馈电回路中，当单回路出线采用多根150mm²铝芯电缆接驳时，常规的单孔端子无法同时满足多电缆压接、相间安全距离、开关出线端对位的多重要求，这套组件通过一体化弯折成型的铝排结构，直接将开关端的接线位延伸至电缆接驳区域，无需额外加装过渡排，减少了回路中的连接节点，也就降低了接触电阻过大导致的接头发热风险。

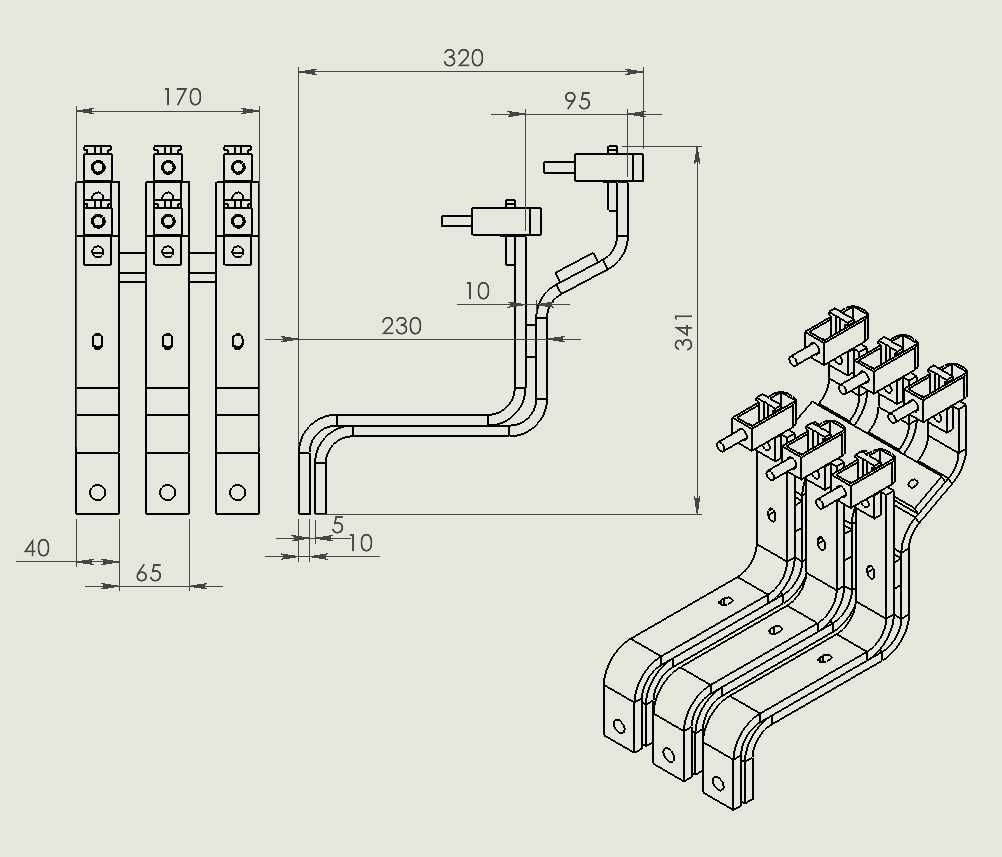

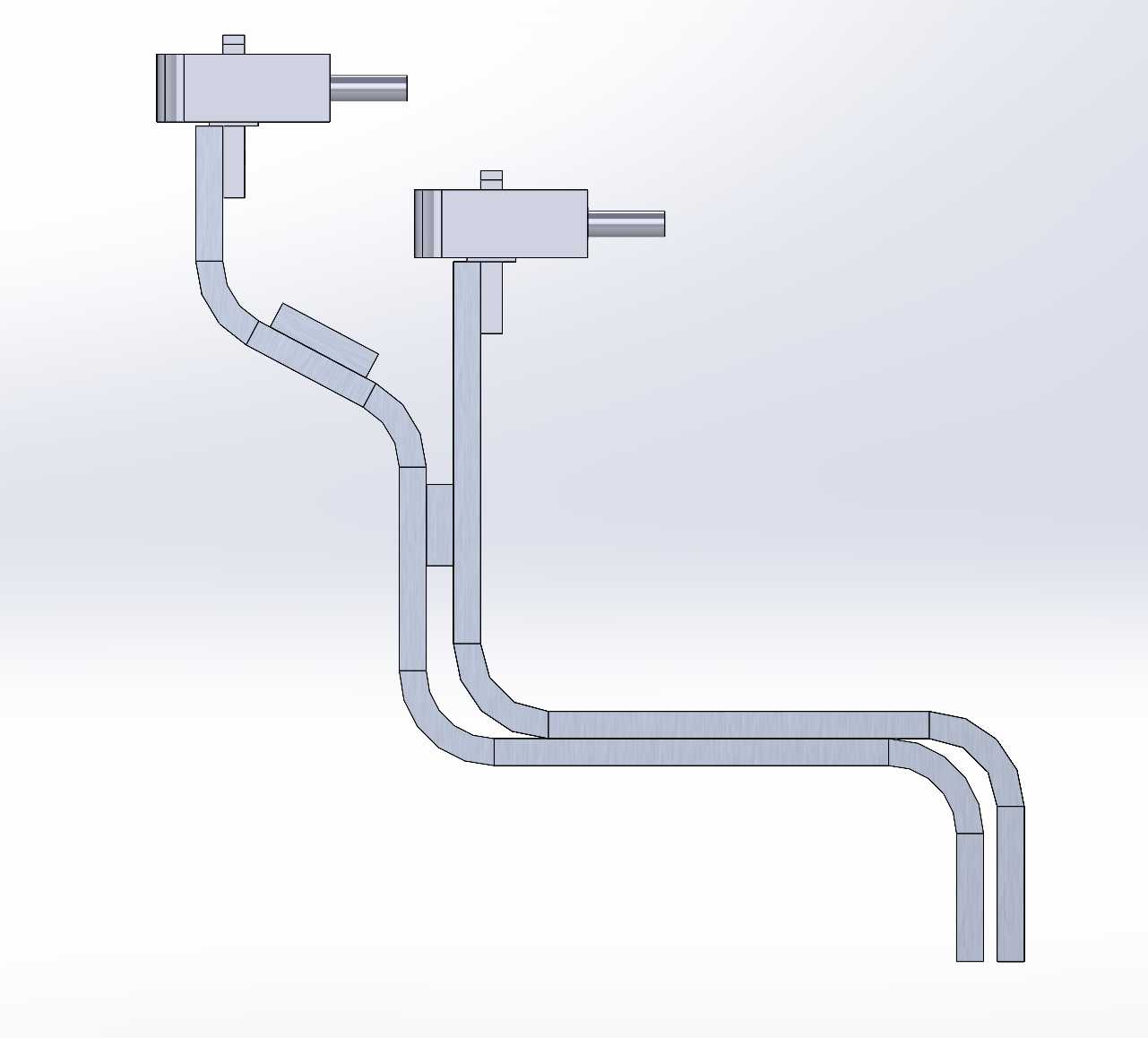

　　设计过程中首先要匹配OT630-800隔离开关的出线端安装孔位，组件上端的三个接线端子组横向总宽度为170mm，相邻端子组的中心间距为65mm，最外侧端子距组件边缘的距离为40mm，完全贴合该型号开关的出线端安装尺寸，安装时无需对开关原有结构进行任何改动，直接通过螺栓紧固即可完成上端接驳。母线排的弯折路径经过空间校核，从开关出线端向下延伸后做直角弯折，水平延伸段长度为230mm，之后再次向上弯折至电缆接线端，整个排体的垂直总高度为341mm，水平方向从安装基准面到电缆端子端的总长度为320mm，弯折处的圆角半径经过优化，既避免了直角弯折导致的铝排内部应力集中，也保证了相间排体的安全距离，不会出现运行过程中的相间放电隐患。

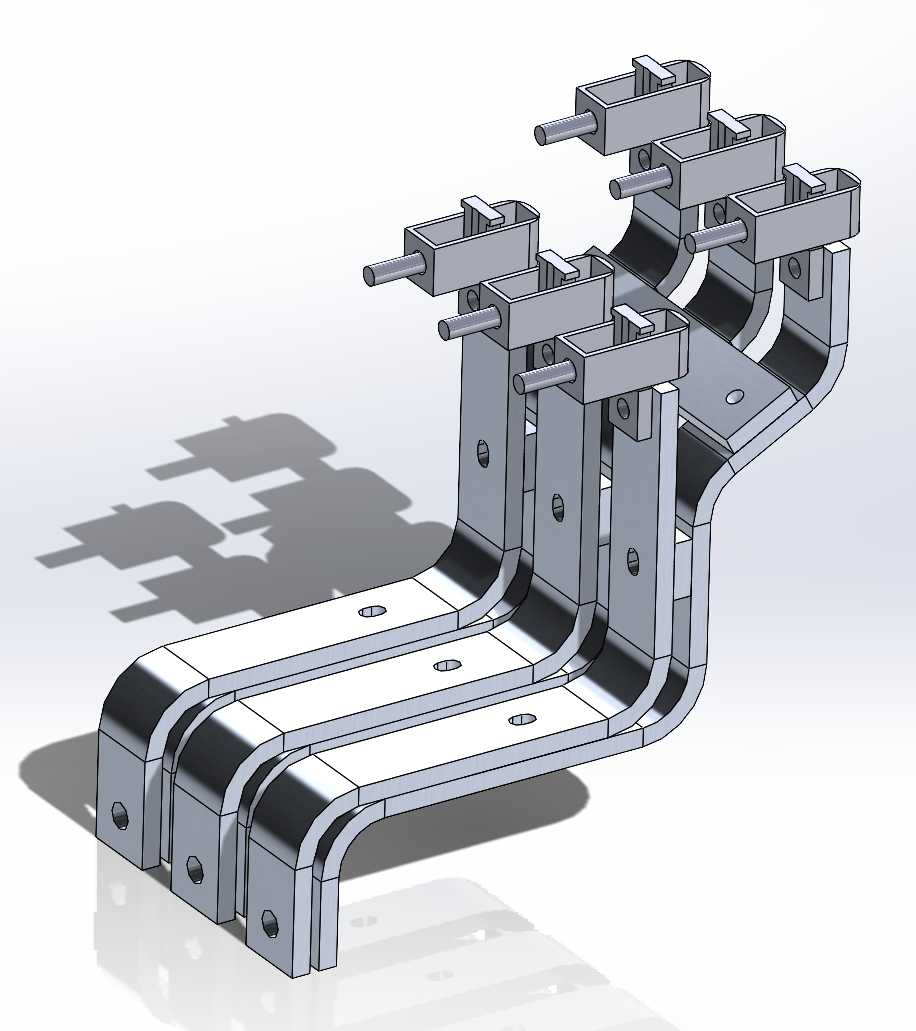

　　电缆接驳端的结构设计充分考虑了多根电缆的压接需求，每个相别的母线排末端预留了适配OL2x50-150规格电缆端子的安装位，端子安装位的孔位间距为10mm，距排体边缘的距离为5mm，可同时压接两根150mm²的铝芯电缆，端子安装位的接触面经过铣平处理，表面粗糙度控制在Ra3.2以内，保证电缆端子与母线排的接触面积满足载流要求，避免长期运行过程中接触面氧化导致的发热问题。每相母线排的本体采用40x10mm的铝型材加工而成，截面经过载流量校核，在环境温度40摄氏度的工况下，长期通流1100A时的温升不超过国标规定的70K限值，满足低压配电设备的长期运行要求。

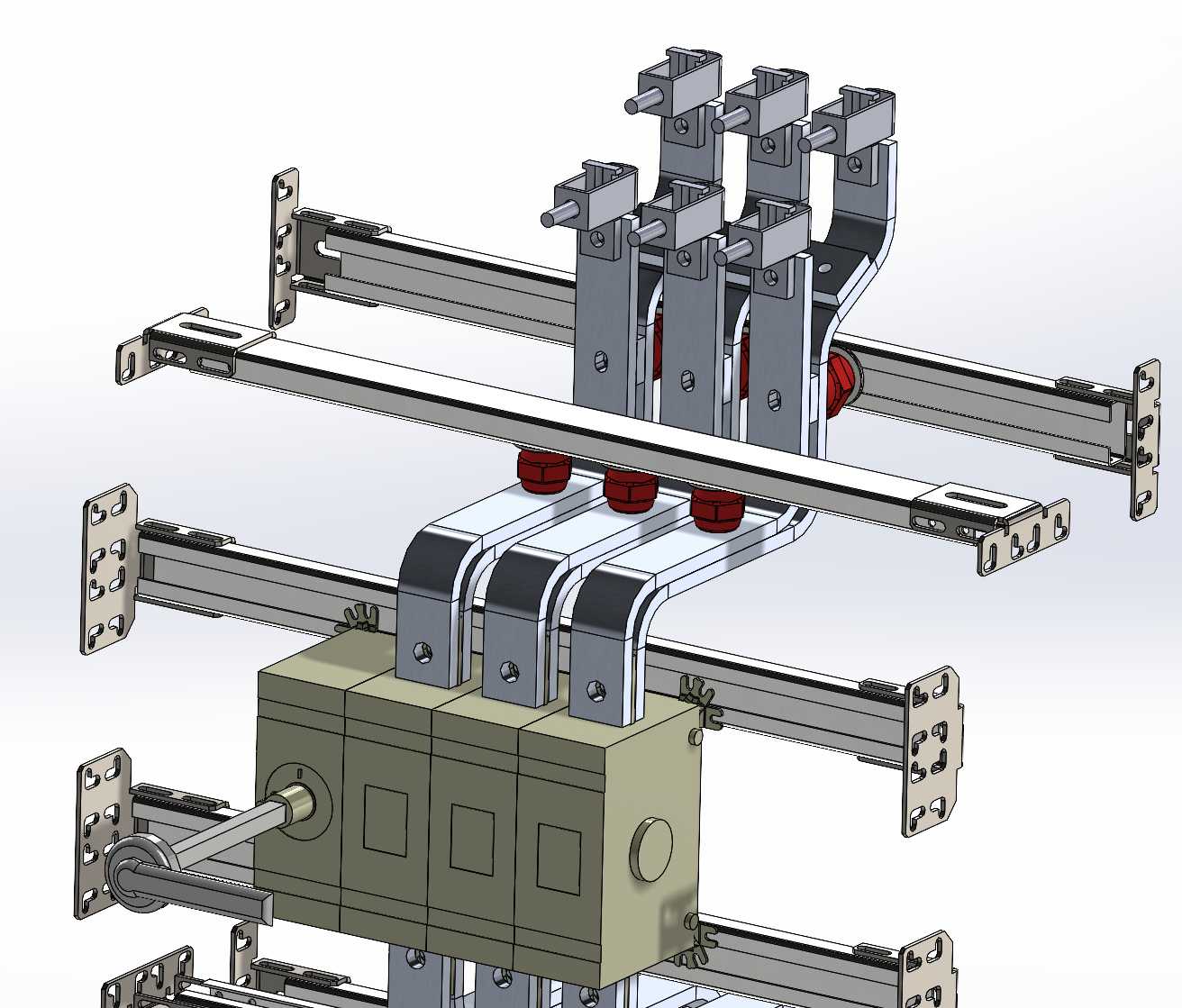

　　安装边界方面，这套母线组件在柜内安装时，需要保证排体与柜体内侧板、相邻功能单元的最小安全距离不小于20mm，由于排体的弯折路径是固定成型的，安装前需要核对柜内出线仓的深度是否满足320mm的水平延伸尺寸，垂直方向需要预留至少360mm的安装空间，避免与柜内的横梁、二次线槽产生干涉。组件上的所有安装孔均采用长圆孔设计，可补偿开关安装时的少量位置偏差，降低现场安装的对位难度，每相排体之间无需额外加装相间绝缘隔板，因为排体弯折后的相间净距离已经达到20mm以上，满足0.4kV电压等级的空气绝缘间隙要求。

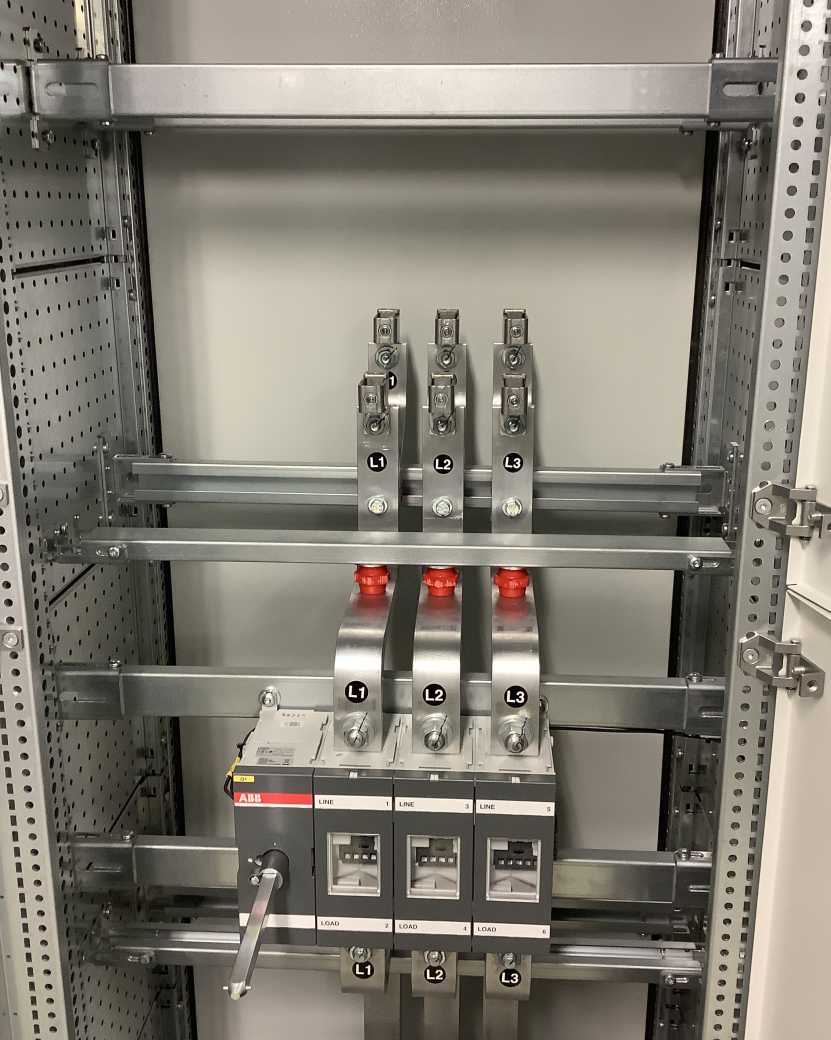

　　从结构可靠性角度来看，铝排的弯折处没有出现截面减薄的问题，加工过程中采用冷弯工艺，弯折后进行了去应力退火处理，避免长期运行过程中由于应力释放导致的排体变形、连接螺栓松动问题。每个接线位的附近都压制了相位标识，安装时可快速对应三相相序，减少接线错误的概率。相比现场自制的铜排连接方案，这套成型的母线组件不需要现场进行测量、弯折、打孔、倒角等工序，可直接成套安装，能将单个出线回路的母线安装时间缩短70%以上，同时也避免了现场加工导致的排体毛刺、孔位偏差、角度不准等质量问题，更适合批量配电柜的生产装配使用，也方便后期运维过程中的回路拆解与复装。
